双行程交叉滚轮式直线导轨结构设计

　　在精密自动化装配工位、半导体晶圆传输平台、小型数控进给轴这类对导向精度、运行平顺性有较高要求的设备场景中，普通滚珠直线导轨往往存在预压调节难度大、侧向承载冗余、小行程下刚性不足的问题，交叉滚轮式线性导轨正是针对这类窄安装空间、多方向承载需求的工况开发的导向部件。本次设计的交叉滚轮直线导轨，采用双列交叉排布的圆柱滚轮作为滚动体，相邻滚轮轴线呈90度垂直交错布置，单根导轨即可同时承受径向载荷、双向轴向载荷与倾覆力矩，无需额外搭配侧向辅助导轨，能大幅压缩导向机构的整体安装空间。从结构设计逻辑来看，滚轮与导轨滚道采用线接触形式，相比滚珠导轨的点接触，接触应力分布更均匀，同等额定动载荷下导轨截面尺寸可以缩小30%左右，

　　非常适合安装边界受限的紧凑型设备。设计过程中首先明确了两种行程规格的适配需求，2mm微行程版本主要面向精密微调平台、光学镜头调焦机构这类微米级进给场景，滚道有效长度控制在极小范围内，滚轮保持架全程不越出滚道边界，避免微行程下保持架错位引发的爬行问题；135mm常规行程版本则适配小型物料移栽滑台、检测设备探针进给轴这类常规直线运动场景，滚道两端设计了限位挡边结构，防止滑块高速运行时脱出导轨。导轨本体采用轴承钢整体淬硬处理，滚道表面粗糙度控制在Ra0.4以下，滚轮采用外圈带凸度的修形设计，避免滚轮边缘应力集中引发的早期点蚀，保持架采用工程塑料注塑成型，相邻滚轮之间设置储油槽，可填充长效润滑脂，维护周期相比金属保持架结构延长两倍以上。

　　安装接口设计上，导轨底面与安装基面采用全平面贴合定位，导轨两侧设置定位销孔，安装时可通过销钉实现快速精准定位，无需反复打表调整导轨直线度；滑块顶面与侧面均设计了标准螺纹安装孔，可直接连接负载板或执行元件，适配不同设备的安装习惯。从受力特性来看，交叉滚轮的排布方式让导轨在承受垂直向下的压装力时，半数滚轮参与承载，承受侧向推挤力时另外半数滚轮承载，承受倾覆力矩时两列滚轮分别承受拉压载荷，整体刚性表现远优于同尺寸的滚珠导轨，在100N预紧力条件下，垂直方向静刚度可达120N/μm，完全满足精密加工与检测场景的刚性要求。设计过程中还针对微行程工况做了特殊优化，微行程版本的滚轮保持架采用对称限位结构，即使在频繁的毫米级往复运动中，

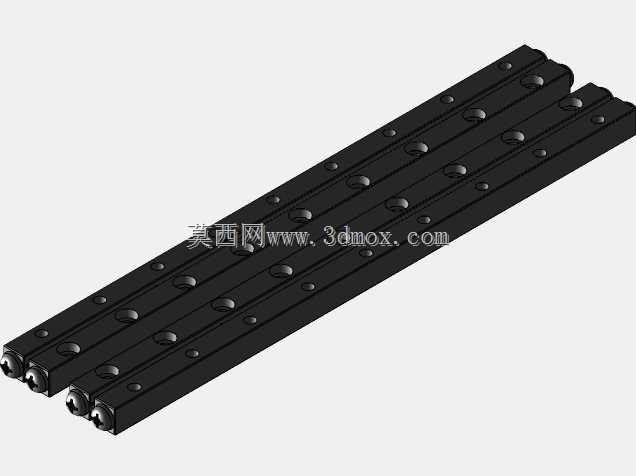

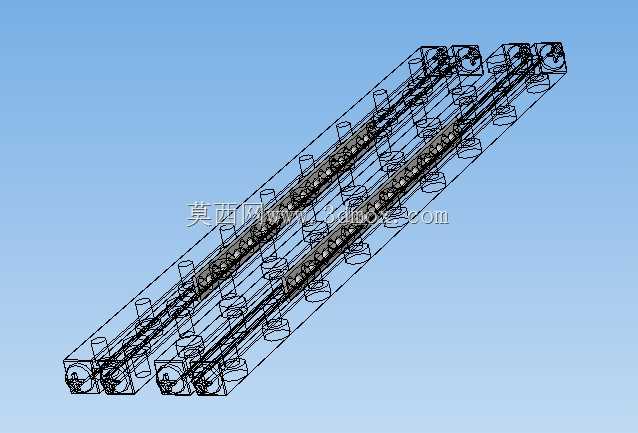

　　保持架也不会出现累积偏移，避免长期运行后滑块卡滞、精度丢失的问题；135mm行程版本则在滚道两端设计了缓冲阻尼结构，滑块运行至行程端点时不会产生刚性碰撞，降低设备运行的冲击噪音。在实际选型适配中，这类导轨不需要搭配额外的润滑管路，依靠保持架内的储油结构即可实现长期免维护，适合洁净车间、无尘环境下的设备使用，不会出现润滑脂滴落污染工件的问题。导轨的截面高度控制在较低水平，安装后整体重心更低，设备运行时的振动更小，对于高速往复运动的工况，交叉滚轮的滚动阻力更小，驱动电机的负载可以降低15%左右，有助于缩小驱动元件的选型规格，进一步压缩设备整体成本。从建模细节来看，所有滚轮的装配间隙、滚道的接触角、保持架的让位间隙都按照实际加工公差做了参数化设置，模型可直接导出用于工程图生成、运动仿真验证，也可直接导入装配体中做干涉检查，不需要额外调整结构尺寸。
