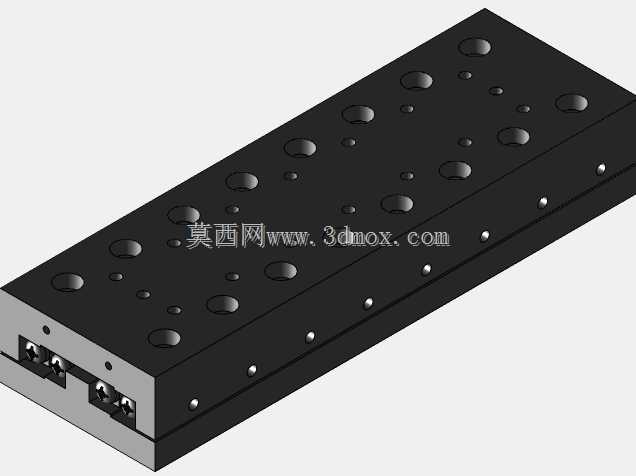

在精密检测设备、小型自动化装配工位、光学调整架这类对导向精度、运行平顺度有较高要求的场景里,常规滚珠直线导轨往往会因为钢球循环带来的轻微脉动、安装空间占比偏大的问题,难以适配紧凑布局下的高精度往复运动需求,交叉滚轮结构的线性导轨正是针对这类工况开发的导向部件。这款导轨采用交叉排列的圆柱滚轮作为滚动体,相邻滚轮的轴线呈90度垂直交错布置,相比同规格滚珠导轨,滚轮与滚道的接触形式为线接触,额定载荷承载能力可提升40%以上,同时滚动体运行过程中没有循环换向带来的振动冲击,低速微动时的摩擦力波动更小,能实现微米级的平稳进给,不会出现滚珠导轨常见的爬行现象。从结构设计来看,这款导轨的滚道直接加工在导轨基体与滑块本体上,
没有额外的保持架兜孔循环结构,整体截面高度可以做的更薄,适配设备内部紧凑的安装空间,本次建模还原的规格覆盖2mm微行程与120mm常规行程两个版本,其中2mm行程款主要用于精密微调机构,比如激光打标设备的焦距调整、显微检测平台的对焦位移,这类场景不需要长距离运动,但对位移分辨率、导向刚性要求极高,交叉滚轮的预压结构可以消除滚道间隙,保证微调时没有空回行程;120mm行程款则可用于小型物料移栽、点胶设备的作业轴导向,能承受一定的偏载力矩,不需要额外加装辅助导向轨。设计过程中需要重点关注滚轮与滚道的接触角匹配,45度接触角的布置可以同时承受垂直方向、水平方向以及倾覆方向的载荷,四个方向的额定载荷基本一致,
方便设计人员在多姿态安装场景下选型,不需要额外核算不同安装方向的载荷折减。安装边界上,这款导轨的基准侧加工有定位靠肩,安装时只需要将导轨靠肩贴合设备安装面的定位边,按照推荐扭矩拧紧安装螺钉即可,不需要额外做打表校正的复杂工序,滑块上的安装孔采用标准孔位布置,可与市面同规格交叉导轨直接互换,降低设备改型的替换成本。滚道的粗糙度需要控制在Ra0.4以下,减少滚轮滚动时的磨损,延长导轨的使用寿命,滚轮采用轴承钢淬硬处理,硬度达到HRC60-64,保证长期运行下的尺寸稳定性,导轨基体同样采用轴承钢整体淬硬,变形量控制在每米0.02mm以内,避免安装后出现弯曲变形影响运行精度。在实际装配调试时,需要注意预压量的调整,

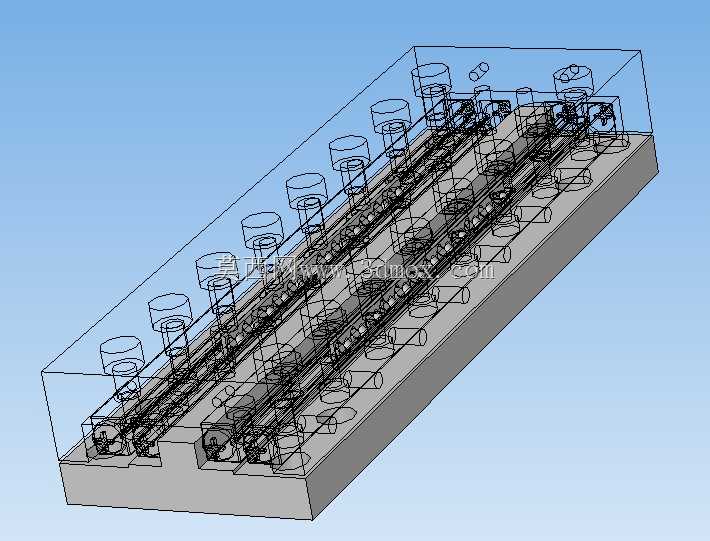

预压过大会导致运行阻力增大,驱动电机负载升高,长期运行会加剧滚轮磨损;预压过小则会存在间隙,导向精度下降,出现反向空程,一般根据使用场景的载荷情况,将预压量控制在额定动载荷的3%-8%区间即可,轻载高精度场景取小值,有冲击载荷的场景取大值。不同于带保持架的微型导轨,这款交叉滚轮导轨的滚动体不会因为高速运行出现保持架偏移的问题,在短行程高频往复的工况下,运行稳定性更优,不会出现卡顿、卡滞的故障。建模过程中完整还原了滚轮的交错排列结构、导轨与滑块的滚道型面、安装螺钉的沉孔位置、端部的限位结构,可直接用于设备的整体装配干涉检查,也可以作为导向机构选型的参考模型,导出工程图后可直接用于加工出图,所有配合尺寸均按照行业通用公差标注,符合机械设计的实际加工要求。在半导体封装设备的焊头导向、医疗检测设备的样本移送机构、3C产品的精密组装工位中,这类交叉滚轮线性导轨的应用占比逐年提升,其紧凑的结构、稳定的精度表现、优秀的刚性表现,刚好匹配这类设备小型化、高精度的发展趋势,相比传统的滑动导轨,摩擦系数可降低至0.002-0.004,驱动功率仅为滑动导轨的十分之一,能有效降低设备的驱动部件成本,同时减少运行过程中的发热,避免热变形对设备精度的影响。
