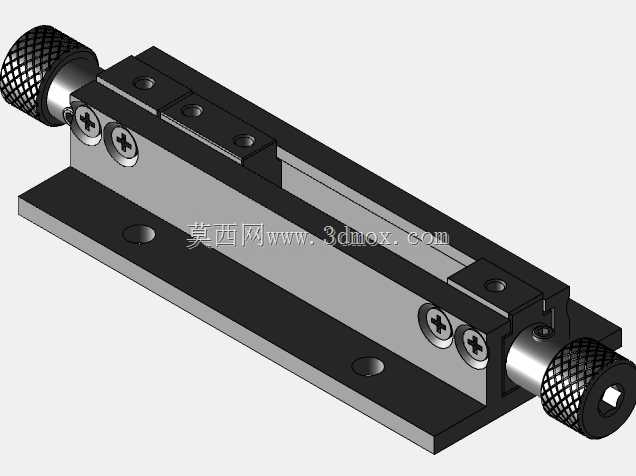

40mm行程手动驱动直线运动装置

　　在非标工装调试、小型实验台搭建、教学演示教具制作这类场景里，经常会遇到不需要电动驱动、仅靠人工操作就能完成精准直线位移调节的需求，这类需求往往对成本控制、操作便捷性、维护难度有较高要求，带手动驱动的直线运动装置就是针对这类场景设计的实用结构。这套装置的核心滑动行程设定为40mm，这个行程参数是经过多场景适配考量的，既可以满足小型工装夹具的位置微调需求，也能适配实验设备中传感器、检测头的短距离位移调整，不会因为行程过长导致结构冗余，也不会因为行程过短无法覆盖常规调节需求。从结构设计逻辑来看，这套装置没有采用复杂的减速传动结构，而是直接通过手动操作件带动滑动座沿导向方向做直线运动，导向部分采用了低摩擦的滑动配合结构，

　　在保证运动顺滑度的同时，也能控制整体的加工与装配难度，普通的机加工车间就能完成全部零件的加工，不需要特殊的高精度加工设备。安装边界方面，这套装置的整体外形做了紧凑化处理，底座的安装孔位按照标准的孔距设计，可以直接通过螺栓固定在铝型材框架、钢板工作台或者其他设备的安装面上，不需要额外做转接板设计，滑动座上也预留了标准的螺纹安装孔，可以直接固定夹具、检测元件、执行端头这类需要做直线位移的功能部件，不需要用户自行二次加工安装接口。实际使用过程中，手动驱动的操作力经过了优化，通过传动比的匹配，操作人员只需要施加很小的力就能带动滑动座完成全行程移动，同时在运动过程中没有明显的卡滞或者空程，调节到位后可以通过自带的锁紧结构固定位置，

　　避免在设备运行过程中出现位置偏移。不同于电动直线模组需要配套驱动器、电源、控制系统的复杂配置，这套手动驱动的直线运动装置不需要任何外接动力，完全依靠人工操作就能完成位移调节，非常适合用在不需要频繁自动调节、仅需要手动预设位置的工位上，比如小型装配工位的挡块位置调整、检测设备的探头距离校准、教学实验中的位移变量调节等场景。在结构细节上，导向部分的配合间隙做了合理控制，既保证了运动的灵活性，也将滑动座的偏摆量控制在很小的范围内，能够满足常规工况下的位置精度要求，所有的运动摩擦面都可以通过预留的注油点补充润滑脂，长期使用也不会出现磨损加剧的问题，整体的零件数量很少，后期如果出现易损件磨损，只需要更换对应的导向或者传动零件即可，

　　维护成本极低。从设计思路上来说，这套装置没有追求过高的参数冗余，而是完全围绕短行程手动调节的实际需求做针对性优化，去掉了所有非必要的结构，在保证功能可靠性的前提下尽可能压缩了整体体积和制造成本，不管是作为独立的手动调节模块集成到其他设备中，还是单独作为手动位移台使用，都有很好的适配性。在装配过程中，所有零件的公差配合都做了合理匹配，不需要做选配或者修配就能完成总装，装配完成后滑动座在全行程范围内的运动阻力均匀，没有局部过紧或者过松的情况，安装面的平面度要求也符合通用机械零部件的安装标准，不需要对安装基面做特殊的精加工处理就能保证装置的正常运行。
