七针弯插式D型通讯连接器结构设计

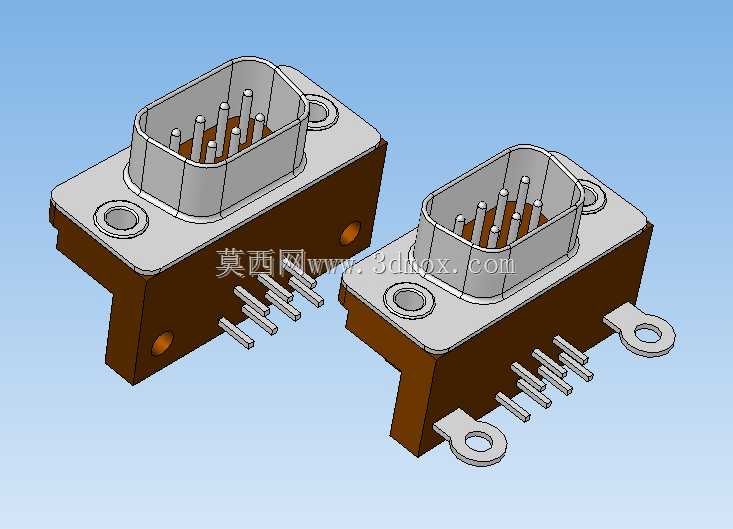

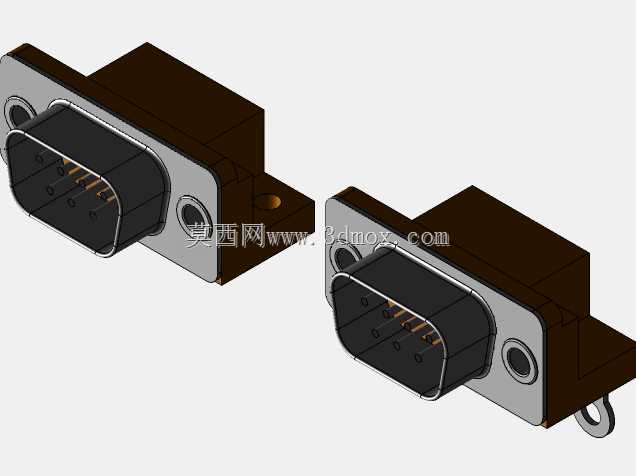

　　适合面板厚度与基座卡槽尺寸匹配的批量装配场景，装配效率更高；另一款则在金属屏蔽壳两侧延伸出带安装孔的固定耳，可通过螺丝将连接器牢牢锁附在机箱面板上，抗振动性能更强，适合在有冲击、振动的工业现场设备中使用，避免长期使用后连接器松脱导致信号中断。设计过程中首先要保证D型金属外壳的导向定位精度，外壳的梯形轮廓公差需要控制在合理范围内，确保公母座对插时不会出现插反、插偏的问题，插针的相对位置度需要严格匹配行业通用的D-sub七针接口标准，保证不同厂家的同规格母座可以完全兼容互插，不会出现针脚错位、插针弯折的问题。绝缘基座采用耐高温的热固性塑料材质，能够耐受波峰焊时的高温冲击，不会出现基座融化、插针移位的问题，在工业控制、通讯设备、测试仪器的板卡互连场景里，这类七针D型连接器是非常常见的互连部件，主要承担机箱面板与内部PCB板之间的低速信号、小功率控制回路的连接功能，和常规直插式连接器不同，本次设计的弯插结构引脚呈90度弯折，专门适配板卡平行于机箱面板安装的布局，能够大幅压缩设备内部的纵向安装空间，避免直插引脚占用过多板后纵深，在紧凑型工控机、嵌入式通讯模块、便携测试设备的结构布局里应用十分广泛。从实际使用场景来看，这类连接器通常分为公座与母座配对使用，本次呈现的两款公座分别对应两种安装固定形式，一款采用棕色绝缘基座直接嵌入机箱面板开孔的安装方式，依靠基座两侧的定位柱与面板卡合，无需额外金属固定耳，

　　基座上的插针固定孔与插针采用过盈配合，同时在插针弯折位置设计了定位凸台，避免焊接或插拔过程中插针出现松动、退针的故障。弯插引脚的成型尺寸是设计中的关键控制点，引脚的弯折半径需要符合金属冲压的工艺要求，避免弯折处出现应力集中导致引脚断裂，引脚伸出基座底部的长度需要匹配常规PCB板的焊接厚度，引脚末端的宽度与厚度要适配标准PCB焊盘尺寸，保证波峰焊或手工焊接时焊锡能够充分浸润，避免虚焊、连焊的问题。金属屏蔽壳采用锌合金压铸成型，表面做镀镍处理，既能够提供足够的结构强度，在对插后形成连续的屏蔽腔体，减少外界电磁干扰对信号传输的影响，同时镀镍层具备良好的防锈能力，适合在潮湿、多粉尘的工业环境中长期使用。安装边界方面，

　　带固定耳的款式整体安装宽度需要匹配机箱面板上标准D型七针连接器的开孔尺寸，固定耳上的安装孔中心距符合通用安装规范，用户无需重新修改面板开孔尺寸即可直接替换原有同规格连接器；无固定耳的卡装款式基座的卡槽尺寸适配1.2mm至1.5mm厚度的冷轧钢板机箱面板，卡入后基座与面板表面齐平，外观更加整洁。在结构细节上，插针的伸出长度经过优化，既保证对插时的接触深度足够，接触电阻稳定在合格范围内，又不会因为插针过长导致对插后顶到母座内部的绝缘结构，插针表面做镀金处理，降低接触电阻，提升多次插拔后的耐磨性能，保证长期使用的连接可靠性。绝缘基座的底部设计有定位柱，在PCB板上对应位置开设定位孔，焊接前可以先将连接器的定位柱插入PCB板定位，

　　避免过炉时连接器出现偏移，保证所有引脚都能准确对准焊盘，提升焊接良率。两款结构的设计覆盖了不同的装配需求，卡装款适合大批量消费类、民用通讯设备的快速装配，锁附款适合高可靠性要求的工业设备，在实际选型过程中，结构工程师可以根据设备的使用环境、装配工艺、空间限制灵活选择对应的款式，三维建模过程中所有配合尺寸都严格遵循行业通用规范，装配间隙预留合理，既不会因为间隙过大导致连接器晃动，也不会因为间隙过小出现装配困难的问题，模型完整还原了产品的所有结构细节，包括插针的弯折角度、屏蔽壳的倒角、基座上的定位凸点、固定耳的安装孔倒角等细节，能够直接用于设备的结构布局干涉检查、面板开孔设计、装配工艺模拟，不需要额外进行尺寸修正。
