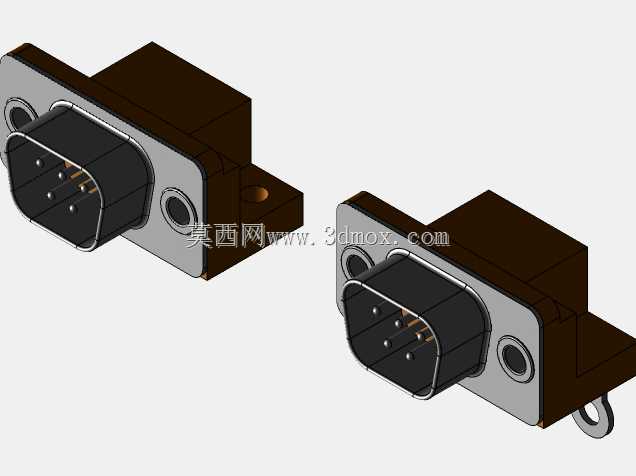

D型五针板端机箱接插件插孔结构

　　在工业控制、通讯设备、计算机外设的板卡互联场景中，板端D型连接器是实现机箱内外信号稳定传输的核心基础部件，本次呈现的五针板端插孔结构，正是针对小功率信号、低速控制链路的板载安装需求设计的接插件结构。这类接插件通常被布置在PCB板边缘、机箱面板的开孔位置，用来实现机箱内部板卡与外部线缆的快速插拔对接，常见于老式串口通讯链路、工业传感器信号接入、小型设备电源辅助供电等场景，相比其他类型的板载连接器，D型结构自带防呆设计，能从根本上避免插反导致的针脚弯折、电路短路问题，同时金属外壳的屏蔽结构可以降低外界电磁干扰对内部传输信号的影响，在工业现场复杂电磁环境下的信号传输稳定性表现突出。

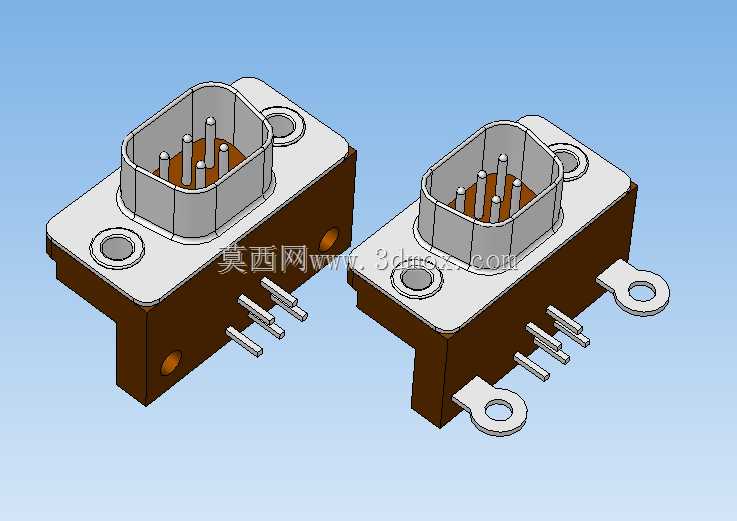

　　从结构设计逻辑来看，整个接插件分为绝缘基座、金属屏蔽外壳、接触插针、安装固定耳四个核心部分。绝缘基座采用耐温工程塑料注塑成型，一方面为内部五根接触插针提供精准的定位支撑，保证插针之间的绝缘间距满足安规要求，避免高压击穿、爬电距离不足的问题，另一方面基座的外形尺寸与机箱面板、PCB板的安装开孔完全匹配，装配后不会出现晃动、错位的情况。金属屏蔽外壳采用锌合金压铸成型，包裹在绝缘基座外侧，外壳边缘做了卷边处理，既可以提升整体结构强度，避免插拔过程中受力导致基座开裂，也能实现连续的电磁屏蔽通路，装配时外壳上的固定脚会与PCB板上的接地焊盘焊接，将外部干扰信号导入接地层。五根接触插针采用铜合金基材表面镀金处理，降低接触电阻，提升插拔寿命，插针的尾部采用直插式设计，对应PCB板上的通孔焊盘，过波峰焊时可以直接完成焊接固定，不需要额外的压接工序，适合批量生产装配。

　　安装边界方面，这款接插件的板载占用空间经过优化，基座主体的长宽尺寸适配标准DB型连接器的安装孔位，两侧的安装固定耳上预留了标准固定孔，既可以直接通过焊盘焊接固定在PCB板上，也可以配合螺丝从机箱外侧锁紧，实现面板与PCB的双重固定，避免长期插拔过程中焊盘受力脱落。插针的伸出长度、引脚间距完全符合通用D型连接器的尺寸规范，与对应的线端插头插合时，插针的插入深度、接触行程经过校核，保证每根插针都能与线端插孔实现可靠接触，不会出现虚接、接触不良的情况。绝缘基座底部做了定位凸台，装配时可以卡入PCB板的对应定位孔中，在焊接前就实现接插件的预固定，提升SMT或者波峰焊工序的装配良率，减少人工对位的工作量。

　　在实际选型应用中，这类五针D型接插件通常用于传输电流不超过5A的信号或者低压供电链路，设计时需要注意PCB板上的开孔尺寸与基座外形的配合公差，通常单边预留0.1-0.2mm的装配间隙，避免加工误差导致接插件无法装入。同时安装固定耳的位置需要预留足够的螺丝操作空间，如果是面板安装的场景，需要校核面板外侧插头插拔时的手部操作空间，避免与周边其他接口、结构件产生干涉。插针的焊盘尺寸需要根据引脚直径设计，保证焊接时的焊锡浸润效果，同时接地焊盘需要与屏蔽外壳的固定脚充分连接，保证屏蔽效能。对于有振动要求的工业应用场景，可以在接插件与面板之间增加橡胶减震垫圈，同时在焊接完成后对引脚进行点胶加固，提升长期振动环境下的连接可靠性。
