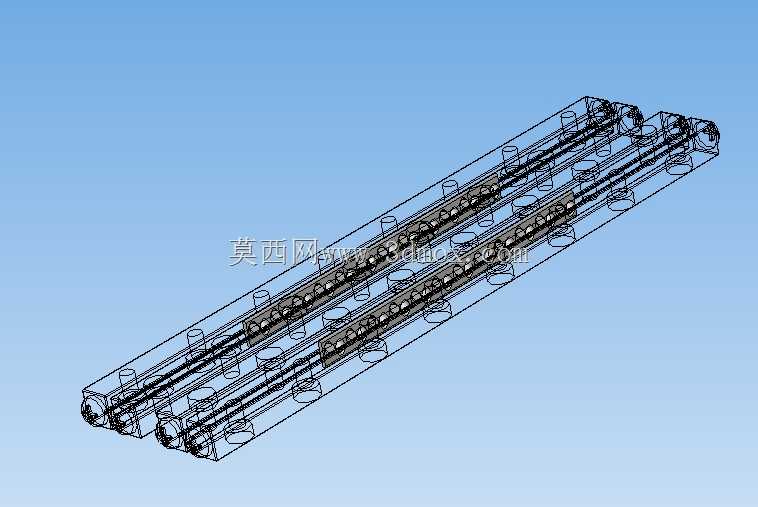

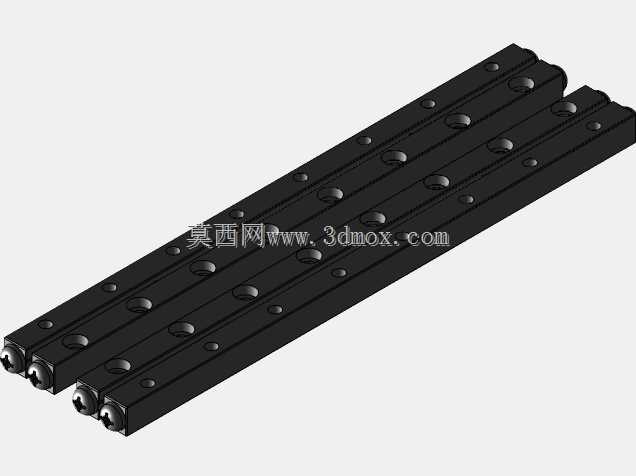

在精密自动化装配、半导体晶圆传输、小型检测工位这类对导向精度、运行平顺性有较高要求的场景里,普通滚珠直线导轨往往因为预压调节难度大、侧向负载承载能力不足,难以适配紧凑空间内的双向负载导向需求,交叉滚轮式直线导轨正是针对这类工况开发的导向部件。这套双行程规格的交叉滚轮直线导轨,分别覆盖2mm微行程与120mm常规短行程的使用需求,对应JV2-120的结构规格,在设计阶段就充分考虑了小空间安装的边界限制,导轨主体采用一体化磨削成型的安装基准面,安装孔位沿导轨长度方向等距排布,孔位公差控制在±0.02mm范围内,能够直接适配标准安装面的快速定位,不需要额外做配磨加工就能满足初始安装精度要求。从结构原理来看,交叉滚轮导轨的滚动体采用圆柱滚子交叉排布的方式,相邻滚子的轴线呈90度垂直交错,相比同规格滚珠导轨,滚子与导轨滚道的接触形式为线接触,承载能力可以提升40%以上,同时能够同时承受径向载荷、反径向载荷以及双向侧向载荷,不需要额外增加辅助导向块就能承受多方向的复合负载,这一点在多工位往复移动的小型滑台结构里优势尤为明显,能够大幅简化滑台的整体结构,减少配套零件的数量。设计过程中,滚道的型面参数经过反复校核,滚道曲率与滚子外径的匹配值控制在合理区间,既保证滚子滚动过程中不会出现卡滞、滑移的问题,又能通过合理的过盈配合实现预压效果,消除导轨副的反向间隙,在微行程往复动作时不会出现空程误差,
这对于2mm行程的精密微调场景至关重要——这类微行程动作常见于检测探头的进给、精密点胶头的位置微调,哪怕0.01mm的空程误差都可能导致检测数据失真或者点胶位置偏移。导轨的滑块部分采用分体式锁紧结构,能够根据实际使用的预压需求调整锁紧力,适配不同负载下的运行阻力要求,当应用在轻载高速往复场景时,可以适当降低预压值减小运行阻力,提升滑块的最高运行速度;当应用在重载、有冲击负载的场景时,可以增大预压值提升导轨副的整体刚性,避免冲击负载下滑块出现偏移、爬行的问题。在安装边界上,这套导轨的截面尺寸经过紧凑化设计,导轨宽度、整体高度都比同承载能力的滚珠导轨缩小15%左右,能够安装在空间极其受限的小型设备内部,比如桌面型检测设备、
小型精密工装的导向位,不需要为导轨预留过大的安装空间。导轨的两端设计有集成式限位挡块安装位,不需要额外在设备台面上加工限位结构,直接配套标准限位螺钉就能实现滑块的行程限位,避免滑块脱出导轨的风险。同时滚道位置设计有简易的防尘密封槽,可以配套薄型防尘密封条,在有少量粉尘、切削液飞溅的工况下,阻挡杂质进入滚道内部,延长导轨的维护周期,减少滚动体磨损的概率。在实际选型适配时,2mm行程的规格主要适配固定工位的精密微调结构,比如光学镜头的焦距微调、探针测试工位的位置补偿,这类场景下滑块的往复行程极短,对导向的灵敏度、重复定位精度要求极高,交叉滚轮的线接触形式能够保证滚子在极小行程内始终保持纯滚动状态,
不会出现滚珠导轨在微行程下容易出现的滚珠滑移、润滑脂淤积导致的运行阻力波动问题。而120mm行程的规格则适配短距离往复移动的小型滑台,比如小型物料移栽滑台、标签贴合工位的进给滑台,这类场景下导轨需要承受一定的侧向负载,同时要求运行过程中无卡顿、位置精度保持性好,交叉滚轮结构的抗倾覆能力能够保证滑台在偏载放置工件时,不会出现滑块倾斜、运行卡滞的问题。建模过程中,所有的配合面都按照实际加工公差进行了参数化建模,导轨安装孔的沉头深度、螺纹规格,滑块的安装孔位尺寸,都完全对应实际量产产品的尺寸参数,能够直接导入装配体中做干涉检查、安装模拟,不需要二次调整尺寸就能用于整机的结构设计校核。滚道与滚子的配合间隙按照中等预压的标准值进行设定,模拟实际装配后的预压状态,在做运动仿真时能够真实反映导轨运行时的阻力变化、滑块的位移精度,为后续的电机选型、驱动力计算提供准确的参考依据。另外,导轨的材料选型对应常规轴承钢材质的热处理硬度要求,滚道表面硬度控制在HRC58-62,保证长期运行下的磨损量在可控范围内,建模时也预留了表面处理的图层厚度参数,当需要应用在有防锈需求的场景时,可以直接调整模型的表面层参数,适配镀铬、发黑等不同表面处理的尺寸变化,避免表面处理后出现装配尺寸超差的问题。
