铰链零件多工位冲压成型第三序模具结构

　　这套模具针对铰链类零件的第三次冲压工序设计，主要应用于五金冲压加工车间的批量零件生产场景，适配普通开式可倾压力机的安装接口，可直接装夹完成对应工序的冲压作业。在实际冲压生产流程中，铰链类零件通常需要经过多道工序依次完成落料、预弯、成型、整形、冲孔等加工内容，这套结构对应成型工序的作业需求，承接前序工序输出的半成品坯料，完成铰链关键弯折部位的最终成型作业，保证零件弯折角度、形位公差满足后续装配要求。

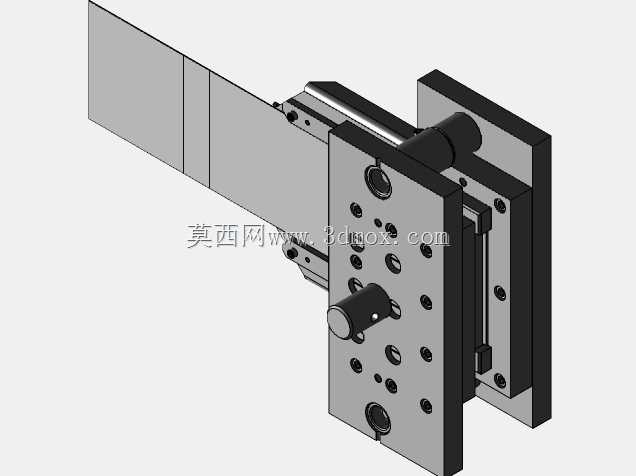

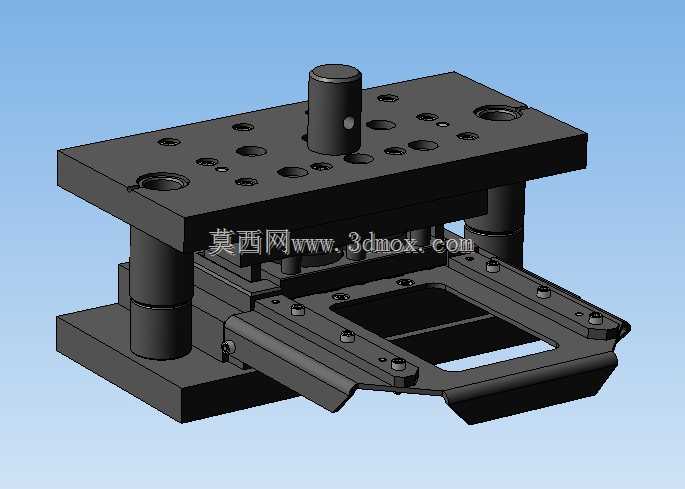

　　从结构布局来看，整套模具采用标准后侧导柱模架，上下模座通过两组导柱导套实现精准导向，导柱配合间隙控制在H7/h6精度等级，合模过程中可保证上下模的对中精度，避免成型过程中出现偏载啃模的问题。上模部分设置模柄接口，可直接与压力机滑块的模柄孔配合安装，无需额外加装模柄夹板，适配多数常规吨位压力机的安装尺寸。上模核心为成型凸模，采用镶块式结构设计，成型工作面根据零件最终成型轮廓做仿形加工，硬度处理至HRC58-62，保证长期冲压作业的耐磨性能，当局部成型面出现磨损时，可单独拆卸对应镶块进行补焊修磨或更换，无需整体报废上模主体，降低后期维护成本。

　　下模部分设置定位机构与成型凹模，定位结构针对前序半成品的外形轮廓做适配设计，坯料放入下模后可通过侧边定位块与端部挡料销完成精准定位，避免放料偏移导致的成型尺寸超差。凹模同样采用镶拼结构，对应零件弯折部位设置让位槽与成型圆角，圆角半径根据零件材料厚度做匹配设计，避免成型过程中出现材料拉裂、起皱的问题。下模还设置了弹性卸料结构，通过内置矩形弹簧提供卸料力，成型完成后上模回程时，卸料板可将箍在凸模上的零件平稳推出，避免零件随上模上行，方便作业人员取件，也能防止零件变形。

　　安装边界方面，这套模具的闭合高度适配160吨及以下普通开式压力机的参数范围，上下模座的安装槽尺寸符合标准压力机的T型槽间距要求，装夹时可直接通过压板固定，无需额外加工过渡垫板。模具的横向与纵向尺寸控制在常规压力机工作台面的允许范围内，不需要对设备台面做额外改造即可直接投产使用。

　　设计过程中重点考虑了成型过程中的材料流动规律，针对铰链零件弯折部位的材料变形特点，在凸模与凹模的对应位置设置了合理的压料力，成型时压料板先压紧坯料表面，再通过凸模下行完成弯折成型，可有效控制成型过程中的材料窜动，保证零件成型后各部位尺寸一致性，减少批次间的尺寸波动。同时模具的导向结构设置了防尘密封结构，可避免冲压车间的金属碎屑进入导柱导套配合面，延长导向部件的使用寿命，减少日常维护的频次。

　　在实际生产适配性上，这套结构的送料方向预留了手动送料的操作空间，也可适配配套的自动化送料机构，若对接机械手送料，只需在对应位置加装传感器支架即可完成自动化改造，满足小批量手动生产与大批量自动化生产的切换需求。成型部位的排气孔设计可避免合模过程中模腔内部出现憋气问题，防止零件表面出现压痕或成型不到位的缺陷。各紧固螺钉、销钉的位置均预留了足够的装拆空间，日常修模时可直接在机台上完成镶块拆卸，不需要将整套模具从压力机上拆下，大幅缩短换模修模的停机时间。
