三菱NV250-SVU三极塑壳断路器结构

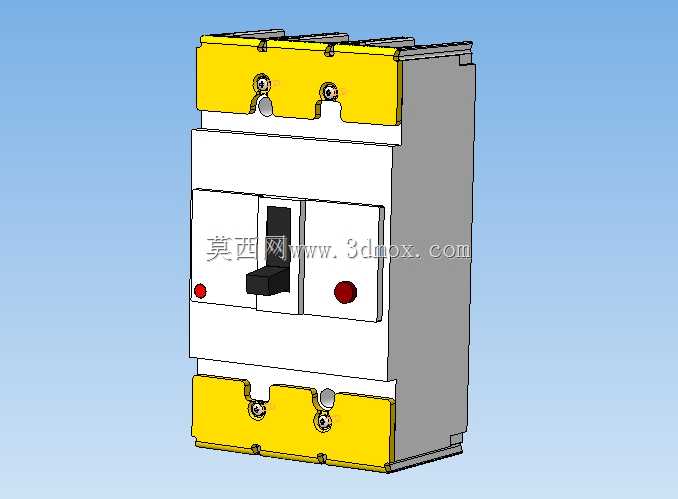

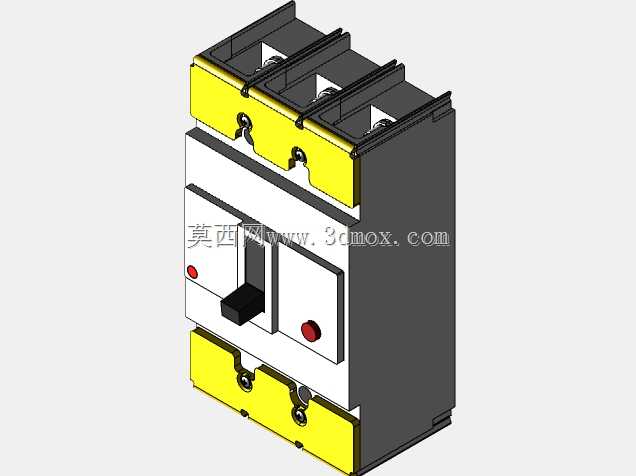

　　这款三极塑壳断路器主要面向低压配电系统的终端与分支回路保护场景，常见于工业厂房配电柜、商业建筑配电竖井、生产设备进线端等位置，承担电路过载、短路及欠压故障的分断保护作用，避免线路过热烧毁、电气设备因过流损坏，同时可作为线路的不频繁通断操作开关使用，在配电系统中属于核心保护类低压电器元件。从结构设计来看，该断路器采用模块化塑壳封装思路，上下两端的黄色区域为进出线接线端子防护区，预留了标准接线螺栓安装位，端子间距符合三极250A电流等级的电气间隙要求，可适配对应线径的铜芯电缆或铜排连接，接线端的防护结构能避免施工或运维过程中误触带电部位，降低触电风险。中部白色区域为操作与指示区，设置了手动操作手柄，手柄的三个位置分别对应合闸、分闸、

　　故障脱扣三种状态，两侧的红色按钮分别为分闸指示与测试复位结构，其中红色测试按钮可定期验证脱扣机构的动作可靠性，运维人员无需外接测试设备即可完成基础功能校验，故障脱扣后复位按钮弹出，可直观提示回路出现过流或短路故障，便于快速排查线路问题。外壳采用灰色阻燃工程塑料材质，壳体的拼接缝隙做了错位止口设计，既可以提升壳体的结构强度，抵御安装及运维过程中的外力磕碰，也能满足低压电器的防护等级要求，防止灰尘、飞溅液体直接进入内部触头与脱扣机构区域。从安装边界来看，该断路器为标准导轨加螺栓固定兼容结构，背部预留了适配标准35mmDIN导轨的卡扣位，同时壳体四角设置了螺栓安装孔，可根据柜内安装空间选择固定方式，

　　整体宽度适配三极250A等级的常规安装间距，进出线方向支持下进上出或上进下出的接线方式，可适配不同柜型的布线走向，无需额外调整内部结构。内部结构设计上，触头系统采用银基合金触头材质，可承受大电流分断时的电弧烧蚀，灭弧室设置在触头区域周边，采用多栅片灭弧结构，分断短路电流时可快速切割、冷却电弧，将电弧电压快速提升至电源电压以上实现熄弧，避免电弧持续灼烧触头导致器件失效。脱扣机构采用热磁式脱扣原理，热脱扣元件利用双金属片受热弯曲的特性实现过载保护，可根据回路额定电流调整脱扣电流整定值，磁脱扣元件利用电磁吸合原理实现短路瞬时保护，短路故障出现时可在毫秒级时间内驱动机构分断，将故障电流切断，保护后端线路与设备。在实际选型应用中，

　　该款250A等级的三极断路器可适配额定工作电压400V的三相交流配电回路，额定工作电流覆盖125A至250A区间，可根据后端负载的额定电流选择对应电流等级的产品，常用于车间动力回路进线、大功率生产设备的电源进线、楼层配电总进线等位置，安装时需预留足够的接线操作空间，上端接线区预留不小于150mm的布线空间，下端预留不小于200mm的电缆弯曲空间，两侧预留不小于20mm的散热间隙，保证断路器长期工作时的热量可正常散出，避免因散热不良导致脱扣特性偏移。建模过程中对内部脱扣机构的运动行程做了精准还原，操作手柄的转动角度与实际产品一致，合闸、分闸位置的限位结构与实物匹配，接线端子的螺栓尺寸、安装孔位均按照实物参数绘制，可直接用于配电柜的布局干涉检查、配电系统的三维布线仿真，也可作为低压电器教学、产品结构参考的数字化模型使用，帮助结构设计人员快速完成柜内器件布局，避免安装时出现尺寸干涉、接线空间不足等问题。
