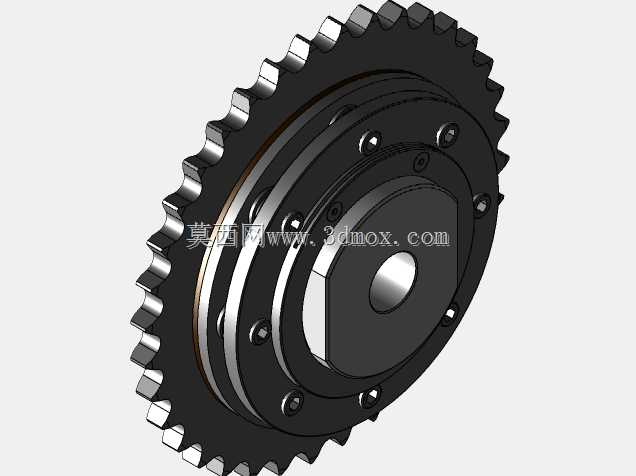

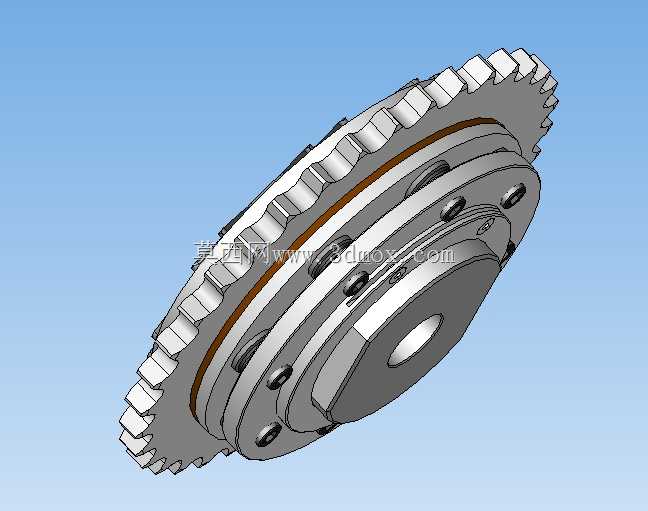

带链轮48mm轴径安全离合器结构

　　在连续运转的链式传动生产线、重载输送设备以及频繁启停的工况传动系统中，传动链的过载损坏一直是设备运维中高频出现的故障点，这款适配48mm轴径的带链轮安全离合器，正是针对这类场景开发的扭矩限制型传动部件。从实际应用来看，这类部件常被布置在动力输出端与执行链轮之间，当传动系统出现卡滞、负载突变超过设定扭矩阈值时，离合器主从动部分会产生相对滑转，切断扭矩传递路径，避免后端链轮、链条以及驱动电机因过载出现断齿、链板拉裂、电机烧损等连锁故障，在包装输送线、木材加工进料机构、农业收获机械传动单元中都有极高的适配性。

　　从功能特性上看，这款离合器集成了传动链轮与扭矩限制结构，不需要额外单独配置安装链轮，减少了传动链的轴向安装尺寸，链轮参数匹配Z36齿规格，适配链节距19.05mm、滚子直径31.75mm的标准滚子链，完全符合ISO 606-94链条标准，选型时不需要额外改制链轮，可直接替换原有同规格链轮传动位的刚性连接结构。离合器的扭矩触发阈值可通过周向布置的压紧调节件进行微调，运维人员可根据实际工况的额定负载，调整内置摩擦副的压紧力，设定对应的滑转扭矩，兼顾正常传动的刚性传递需求与过载时的快速脱开保护。

　　设计思路上，这款结构采用了叠层摩擦副+周向均布压紧的布局，主体分为与轴连接的内毂、集成链轮齿圈的外从动盘、中间摩擦片组以及轴向压紧组件几个部分。内毂采用键槽与48mm传动轴配合，保证周向传动无间隙，外从动盘直接加工出链轮齿形，减少了分体装配带来的同轴度误差，摩擦片组夹在内毂与外盘之间，通过周向均匀分布的紧固件提供轴向压力，这种均布压紧的设计可以保证摩擦面受力均匀，避免局部偏磨导致的扭矩阈值漂移，同时摩擦片采用耐磨损的复合摩擦材料，长期滑转工况下也能保持稳定的摩擦系数，减少频繁调整维护的频次。

　　从安装边界来看，这款离合器的轴向尺寸紧凑，链轮齿顶圆、离合器主体外径都做了优化，安装时不需要额外扩大周边的机构避让空间，轴孔适配48mm直径的传动轴，键槽尺寸匹配标准平键规格，安装时只需要将内毂穿入传动轴，轴向定位锁紧后，调整好压紧件的预紧力即可完成装配，不需要复杂的调试工序。日常运维中，只需要定期检查摩擦片的磨损量，当磨损量超过补偿间隙时，适当调整压紧件的预紧行程，即可恢复额定的扭矩限制值，不需要整体更换部件，大幅降低了长期使用的维护成本。

　　在实际选型适配时，需要注意匹配的链条张紧度要调整到合理区间，避免链条过紧带来的额外径向力作用在离合器轴承位，导致离合器偏载影响扭矩触发精度，同时安装时要保证离合器与传动轴的同轴度，避免安装偏心带来的运转振动，影响摩擦副的使用寿命。这类集成式的安全离合器相比分体式的扭矩限制器加链轮的组合，省去了中间连接法兰的结构，传动链的转动惯量更小，频繁启停工况下的动态响应更好，也减少了连接螺栓松动带来的传动故障点，非常适合安装空间紧凑、传动扭矩中等的链式传动场景。
