轴径32刚性链条联轴器传动结构

　　在中小功率工业传动系统的布局中，轴系对接的同轴度补偿与扭矩传递可靠性，一直是结构设计阶段需要反复权衡的环节，这款适配轴径32的刚性链条联轴器，正是针对常规工况下两根平行轴的刚性连接需求完成的结构设计。不同于弹性联轴器依靠橡胶、聚氨酯等弹性元件吸振缓冲的思路，这类链条联轴器采用双排滚子链条同时啮合两个带相同齿形的半联轴器链轮的结构，没有多余的弹性变形环节，能在安装空间受限的场景下，实现更大扭矩的稳定传输，在轻工输送线、小型机床进给轴、包装设备主传动、农用机械动力输出端这类对传动刚性有要求、但轴系对中精度存在少量偏差的场景中适配性极强。从实际安装边界来看，两个半联轴器的内孔直径为32mm，配套标准平键槽完成轴与轮毂的周向固定，

　　装配时无需复杂的专用工装，只需将两个半联轴器分别通过紧定螺钉或者键连接固定在待对接的两根轴端，调整好两轴的轴向间距保证链条能顺畅套入链轮齿部，再将配套的双排滚子链条环绕啮合在两个链轮的齿圈上，最后加装链条外侧的密封防护罩即可完成安装，相比凸缘联轴器需要严格保证两轴同轴度、拆装时必须移动轴系的缺陷，这类链条联轴器的拆装维护效率提升明显，日常巡检时只需检查链条的张紧度与润滑状态，无需拆解整个轴系就能完成易损件的更换。设计阶段的核心考量集中在齿形匹配与链条选型上，两个半联轴器的链轮齿形严格按照对应节距的双排滚子链条参数绘制，齿廓的渐开线起始点、齿根圆弧半径都经过参数化校核，保证链条滚子能顺畅啮入啮出，避免出现卡链、咬链的异常磨损情况；

　　链轮轮毂部分的厚度根据轴径32的抗扭截面系数计算得出，保证在额定扭矩载荷下，轮毂不会出现键槽压溃、轴孔变形的失效问题；链条选用标准双排滚子链，相比单排链条能在相同节圆直径下承载更高的扭矩，同时多排链的结构能让载荷分布更均匀，即使单个链节出现少量磨损，剩余链节仍能短时间维持传动，避免突发断轴停机的风险。在实际工况应用中，这类刚性链条联轴器允许两轴存在少量的径向偏移与角向偏移，偏移补偿量远大于刚性凸缘联轴器，能抵消设备运行过程中机架振动、轴承磨损带来的轴系微量错位，不会因为轴系对中偏差产生额外的附加载荷，延长两端支撑轴承的使用寿命。不同于弹性套柱销联轴器存在弹性元件老化、需要定期更换橡胶套的问题，金属材质的链条与链轮只要保证定期润滑，

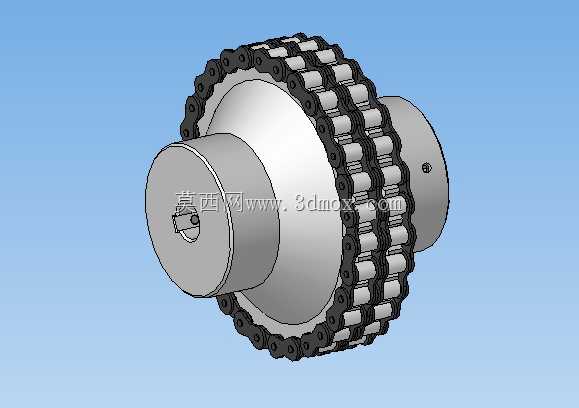

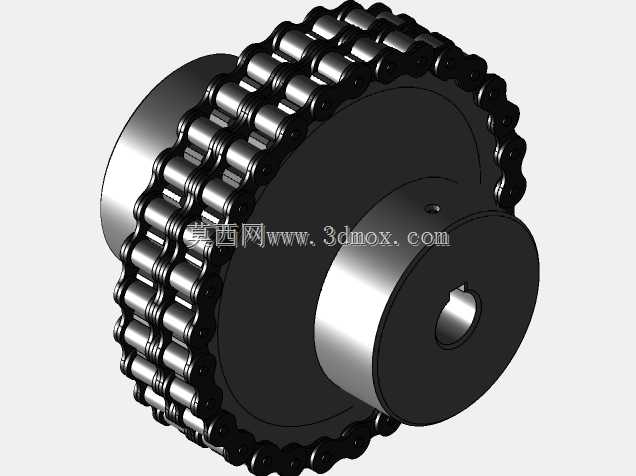

　　使用寿命能达到弹性联轴器的数倍，在有少量粉尘、湿度适中的工业车间环境中，加装简单的防护罩就能阻挡大部分杂质进入链条啮合部位，降低磨损速率。从结构外形来看，整个联轴器的径向尺寸紧凑，相比相同扭矩等级的弹性柱销联轴器，外径缩小近15%，适合安装在设备内部空间狭窄、无法预留大直径安装空间的传动位置，两个半联轴器的外形采用圆柱轮毂加齿圈的结构，没有突出的连接螺栓或者柱销，旋转过程中的风阻更小，高速运转时的动平衡更容易保证，在转速不超过1500r/min的传动场景中，无需额外做动平衡校正就能稳定运行。建模过程中，链条部分采用阵列配合链节铰接约束的方式完成，还原了真实链条的活动自由度，能直观模拟链条与链轮啮合的运动状态，方便设计人员在装配阶段检查干涉情况，验证两轴不同偏移量下的链条张紧状态，为后续的安装调试提供直观的结构参考。在选型适配时，只需确认待连接轴的轴径为32mm，计算轴系传递的额定扭矩不超过该型号链条联轴器的承载上限，预留1.5到2倍的安全系数，就能直接替换同规格的其他类型联轴器，无需改动两端轴的安装尺寸，适配性极强。
