集成制动功能的直流伺服电机结构设计

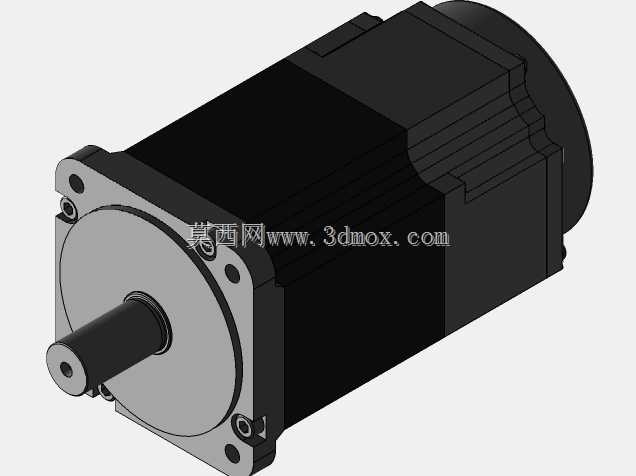

　　在自动化产线的垂直轴传动、高精度点位定位、需要断电锁止的工位场景中，普通伺服电机往往无法满足断电后负载保持的需求，一旦驱动系统失电，垂直布置的负载会因重力出现下滑偏移，轻则造成工位定位偏差，重则引发工装碰撞、工件报废甚至安全事故，集成制动器的直流伺服电机正是针对这类场景开发的动力执行部件。这款带制动器的直流伺服电机，将电磁制动模块与伺服电机本体做了一体化集成设计，省去了外部单独安装制动器的对接工序，也避免了外置制动组件与电机输出轴同轴度偏差带来的传动抖动、制动片偏磨问题。从结构布局来看，电机主体采用方形机座设计，相比传统圆形机座，方形外壳的安装贴合面更大，在设备安装板上固定时的抗扭转性能更强，适合高速启停、频繁正反转的伺服工况；

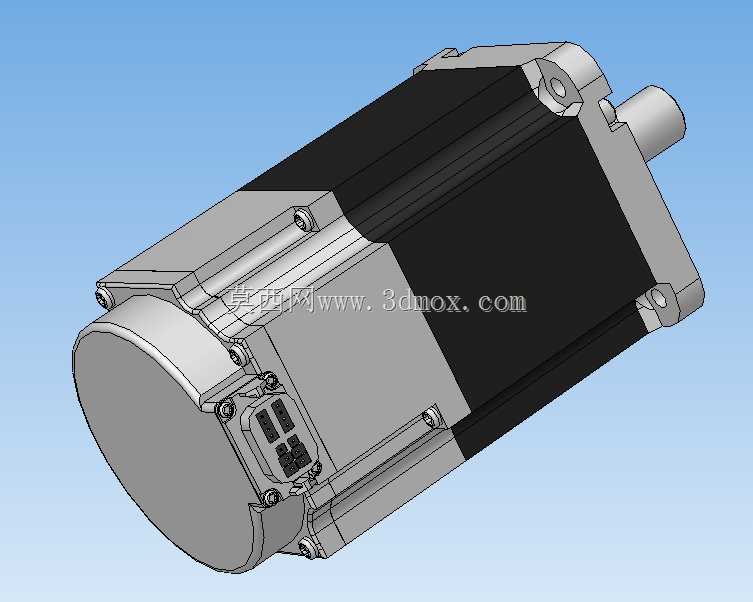

　　机座侧面预留了集成式接线端口，将动力绕组接线、编码器信号接线、制动器供电接线整合在同一接插区域，减少了设备布线时的走线复杂度，也能避免多组线缆分散布置带来的信号干扰问题。输出轴采用标准圆柱轴伸带键槽的结构，可直接与联轴器、同步带轮、行星减速机等常规传动部件对接，不需要额外定制转接轴件，适配绝大多数通用传动安装场景。尾部集成的失电式电磁制动器，在电机正常供电运行时，制动器线圈得电吸合摩擦片，解除对电机转子的锁止，电机可正常输出扭矩完成转速、位置控制；当驱动系统断电或者触发安全急停信号时，制动器线圈瞬间失电，内置的弹簧结构会快速压紧摩擦副，将电机转子锁止在当前位置，响应时间控制在毫秒级，可有效避免垂直负载下滑、工位偏移的问题。

　　在设计建模过程中，需要重点关注制动器模块与电机后端盖的安装配合尺寸，制动器的定子部分与电机后端盖采用止口定位配合，保证制动摩擦片与电机转子轴的同轴度公差控制在合理范围内，避免制动过程中出现摩擦片偏磨、制动扭矩不足或者运行时带刹发热的问题；同时要预留制动器的接线走线空间，避免线缆与电机尾部的旋转部件、编码器组件发生干涉。机座的散热筋结构沿轴向布置，在电机运行时可通过转子自带的风叶带动气流沿散热筋流动，带走绕组与制动器工作时产生的热量，即使在频繁启停、制动频繁动作的工况下，也能将电机温升控制在绝缘等级允许的范围内。安装边界方面，方形机座的四个安装孔采用对称布置设计，安装孔的孔距、孔径匹配对应功率段伺服电机的通用安装尺寸，

　　可直接替换同规格不带制动器的直流伺服电机，不需要对原有设备的安装板做二次加工；输出轴的轴伸长度、轴径、键槽尺寸均符合通用伺服电机的尺寸规范，原有设备上的传动连接件可直接复用，降低设备改造成本。在实际选型应用中，这类集成制动器的直流伺服电机常被用在电子制造设备的 pick-and-place 垂直轴、包装机械的封切升降工位、数控机床的刀库换刀轴、物流分拣设备的升降摆臂等需要断电位置保持的场景，相比外加装制动器的方案，一体化结构的整体长度更短，能缩小设备的整体安装空间，同时制动器与电机本体在出厂时已经完成同轴度调试与制动扭矩测试，现场安装时不需要单独调整制动器间隙，可大幅缩短设备的装配调试周期。建模过程中对电机的各个配合面做了公差匹配设计，比如机座与前后端盖的止口配合、输出轴与轴承的配合、制动器摩擦片与轴的配合都按照实际加工的公差等级做了预留，可直接用于后续的工程出图、装配干涉校验，也能作为设备整体布局时的动力部件选型参考，帮助结构工程师在设计阶段就确认电机的安装空间、传动对接尺寸，避免后期装配时出现空间不足、对接错位的问题。
