带制动功能螺旋法兰安装式齿轮减速电机

　　这款集成制动功能的螺旋法兰齿轮传动电机，在工业传动场景里的适配性相当广泛，常见于自动化生产线的输送驱动、包装设备的间歇动作执行、轻工机械的定速传动单元，也能适配需要精准停机定位的工装变位、小型物料提升这类对停机位置有明确要求的工位。从实际使用逻辑来看，它把异步驱动电机、螺旋齿轮减速组、失电制动模块、法兰安装接口做了一体化集成，省去了传统传动方案里单独选配制动器、单独对接减速箱、额外做安装转接座的繁琐步骤，整套传动单元的同轴度在出厂装配时就已经完成校准，现场安装只需要对接法兰止口、固定安装螺栓、接好动力线与制动控制线就能投入使用，能大幅缩短设备组装的调试周期。

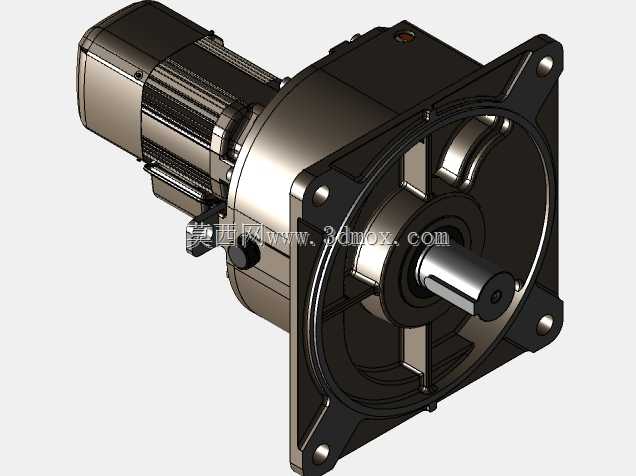

　　从功能特性上拆解，螺旋齿轮传动结构相比传统直齿轮传动，啮合重合度更高，传动过程中齿面接触是渐进式的，运行时的冲击噪音更低，承载能力也更强，能在频繁启停的工况下保持稳定的扭矩输出；集成的制动器为失电制动结构，也就是设备断电时制动模块会自动锁止输出轴，避免垂直安装场景下出现负载溜滑，或是水平传动场景下因惯性出现过冲，能满足设备安全规范里对意外断电后的位置保持要求。输出端采用方形法兰安装结构，法兰上的安装孔位、止口尺寸都遵循通用工业安装标准，能直接对接绝大多数同安装规格的设备输入端，不需要额外加工转接板，输出轴为实心圆柱轴带键槽结构，能通过平键传递额定扭矩，轴端的中心螺纹孔可用于外接联轴器的轴向固定，避免传动过程中联轴器出现轴向窜动。

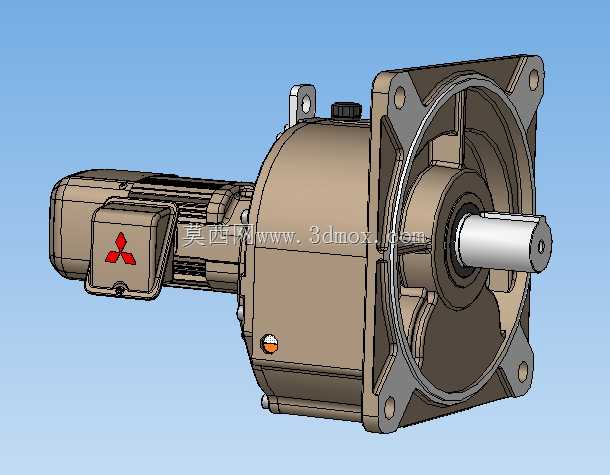

　　设计层面上，整个壳体采用一体化压铸成型结构，减速箱壳体与电机端盖的对接面做了精密止口定位，装配后能保证内部齿轮组的啮合间隙控制在合理范围，同时壳体表面的散热筋结构顺着电机运行时的气流方向布置，能在电机自带散热风扇转动时，把绕组和齿轮组运转产生的热量快速带出壳体，避免长时间满负荷运行时出现过热退磁、润滑油提前劣化的问题。接线盒设置在电机壳体的侧上方，接线口采用防水密封接头，能适配车间多粉尘、有少量溅水的使用环境，制动模块的控制线与电机动力线在接线盒内做了分区排布，避免接线时出现误接。

　　从安装边界来看，这款减速电机的轴向总长度控制得比较紧凑，法兰安装面到电机尾端的尺寸能适配设备内部安装空间局促的场景，方形法兰的对角安装孔距、止口直径、输出轴的伸出长度与轴径都做了标准化匹配，选型时只需要确认输出转速、额定扭矩、安装法兰规格就能直接替换同参数的老旧传动单元，不需要改动设备的原有安装结构。日常维护层面，减速箱壳体上设置了透明油位观察窗，能直接看到内部润滑油的液位高度，底部的放油螺塞、顶部的注油口位置都做了易操作设计，不需要拆解整机就能完成润滑油的更换，电机尾部的制动间隙调整螺母外露，不需要大拆就能完成制动片磨损后的间隙校准，能降低后期运维的工作量。

　　在实际工况适配中，这款传动单元能在-10℃到40℃的常规车间环境下稳定运行，齿轮组采用浸油润滑方式，出厂时已经加注了适配常规工况的齿轮润滑油，水平安装时不需要额外调整润滑液位，垂直安装时只需要按照说明书调整注油量就能保证齿轮啮合面的充分润滑。输出轴的径向承载能力能满足直连链轮、同步带轮的使用需求，不需要额外增加支撑轴承座，进一步简化了设备的传动结构设计。
