双行程交叉滚轮式直线导轨结构

　　在精密滑台、小型检测设备、半导体取放机构这类对安装空间有严格限制的场景里，常规滚珠直线导轨的滑块高度、钢球循环结构往往会挤占过多Z向空间，同时短行程工况下滚珠循环带来的卡顿感也会影响微动进给的平顺性，交叉滚轮式线性导轨正是针对这类痛点优化的导向方案。这款导轨采用双列交叉排布的滚轮作为滚动体，相比同规格滚珠导轨，滚轮与滚道的接触形式为线接触，额定动载荷能提升40%左右，同时滚动体不需要做循环回流运动，在2mm到120mm的短行程区间内运行时，不会出现滚珠进出循环槽的顿挫感，微动定位的响应速度更快，适合做高频次的短距离往复运动。从结构设计逻辑来看，这款导轨的滚道直接加工在导轨本体的两侧安装基准面上，没有额外的滑块保持架外凸结构，

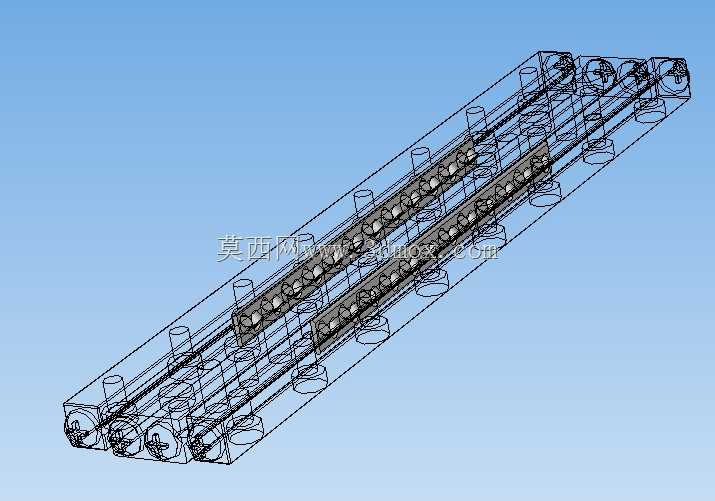

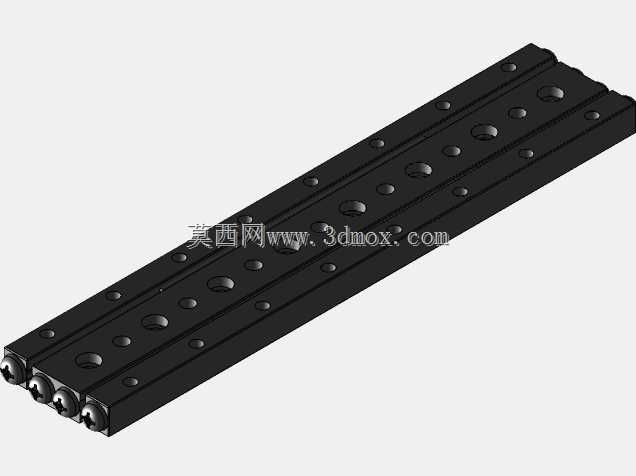

　　整体截面为规整的矩形，安装时可以直接将导轨嵌入设备的安装槽内，不需要额外预留滑块侧的避让空间，对于紧凑型设备的布局设计非常友好。滚轮采用交错90度排布的方式，一组滚轮承受垂直向下的载荷，相邻的滚轮则承受侧向的倾覆力矩，四个方向的载荷承载能力均匀，不管是垂直安装、水平安装还是侧挂安装，都能保持稳定的导向精度，不会出现单侧受力偏移的问题。在安装边界上，这款导轨的安装孔采用等间距排布，孔位的同轴度公差控制在0.02mm以内，安装时只需要按照孔位在安装基面上打对应的定位销孔，拧紧固定螺丝后就能保证导轨的直线度，不需要做复杂的刮研校准，能大幅缩短设备的装配调试周期。导轨的两端设计有一体式的限位挡块，不需要额外加装行程限位结构，

　　滚轮的保持架采用自润滑工程塑料材质，内部预填了低温润滑脂，在-20℃到80℃的工作温度区间内不需要定期补充润滑，维护成本极低。实际应用中，这类导轨常被用在光学检测设备的镜头调焦滑台、小型点胶机的Z向进给轴、自动化产线上的物料避让机构上，相比普通的线性滑轨，它的运行阻力更小，在低速微动时不会出现爬行现象，配合微型伺服电机或者气缸驱动，就能实现微米级的进给精度。设计建模时需要注意，滚轮与滚道的预压量控制在0.01mm到0.03mm之间，预压过大会增加运行阻力，加快滚轮磨损，预压过小则会出现配合间隙，影响导向精度；导轨的安装基面平面度需要保证在0.05mm以内，避免安装时导轨产生形变，导致滚轮卡滞。另外这款导轨的双行程设计，

　　是指同一根导轨上可以配置两个独立的滑动单元，两个单元可以独立运行互不干涉，在需要双工位同步动作的机构里，只需要安装一根导轨就能实现两个滑台的独立导向，能进一步减少安装空间的占用，降低设备的材料成本。滚道的表面粗糙度要求达到Ra0.8，经过淬硬处理后硬度达到HRC58-62，能保证长期运行后的磨损量控制在极小范围内，长期使用后的精度保持性优于普通的滑动导向结构。在做三维装配时，需要注意滚轮与滚道的配合间隙，建模时要预留出润滑脂的存储空间，同时两端的限位挡块要做圆角处理，避免应力集中导致挡块在受冲击时断裂。
