铰链成型二次工序冲压成型工装结构

　　这套工装结构面向五金铰链类零件的冲压成型二次工序设计，主要应用于五金冲压加工车间的连续冲压产线配套工位，承担铰链零件在完成首次冲裁、初成型后的二次压型作业，是铰链类连接件量产过程中保障成型尺寸精度与形位公差的核心工序工装。从实际产线适配场景来看，该工装可直接安装于普通开式压力机的滑块与工作台面之间，不需要对现有冲压设备做额外改造，适配车间内多数通用小吨位冲压设备的安装接口，能够快速嵌入现有铰链加工的工序流程中，替换原有简易成型夹具，提升二次压型工序的加工一致性。

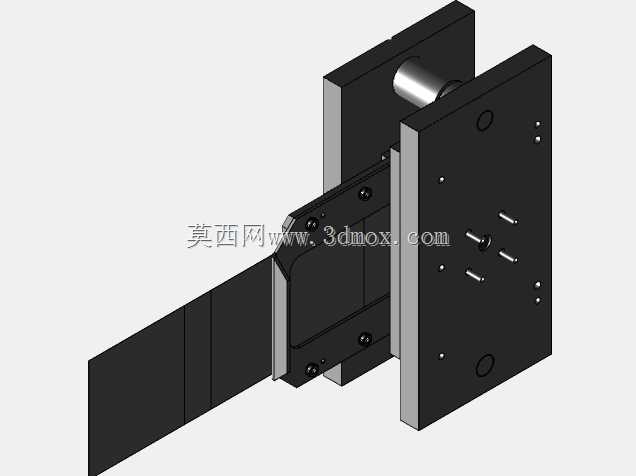

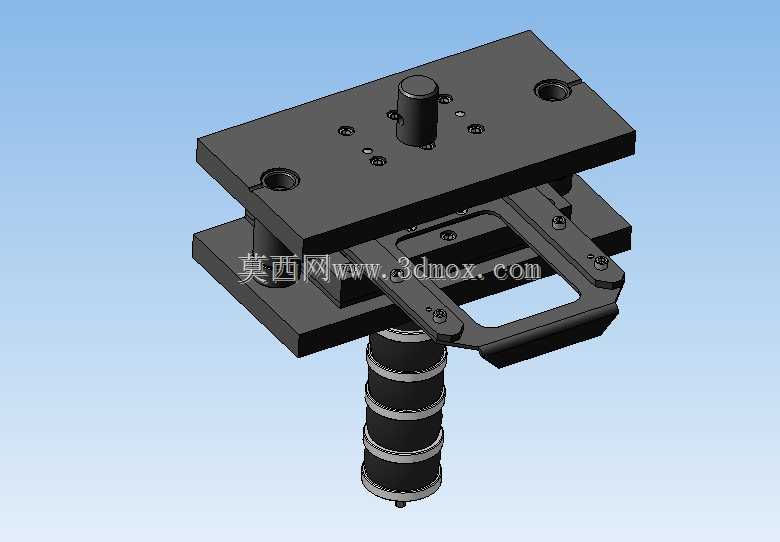

　　从功能特性来看，该工装采用上下模分体式导向结构，上模部分设置有独立的成型压头与定位销孔，下模部分配套有与零件初成型轮廓匹配的仿形定位槽，能够对完成首次操作的铰链坯件做精准定位，避免二次压型过程中坯件移位导致的成型偏差。工装下部集成的缓冲结构，能够在压头下行到成型终点时提供均匀的缓冲阻尼，避免刚性冲击导致的零件表面压痕、模具刃口崩损问题，同时缓冲行程与压头的成型行程做了匹配设计，当压头完成成型保压动作开始回程时，缓冲结构能够平稳托举下模成型块，辅助成型后的零件与下模型腔脱离，减少操作人员取件的操作难度，也避免硬撬取件导致的零件变形。

　　设计思路上，整套结构优先考虑了冲压工序的操作便捷性与长期使用的维护性，上下模座采用标准模座板材加工，安装孔位按照通用压力机的T型槽间距做了适配设计，现场安装时只需要通过压板螺栓即可完成快速固定，不需要额外加工转接板。定位结构采用可拆卸的定位销与镶块设计，当生产不同规格的铰链零件时，只需要更换对应的成型镶块与定位销，不需要更换整套模座，能够大幅降低多规格产品共线生产的工装投入成本。成型工作面的硬度处理按照冷作模具的常规工艺要求设计，成型压头与下模仿形块均采用合金工具钢加工后做淬火处理，表面硬度满足连续冲压作业的耐磨要求，同时在非成型面做了减重槽设计，在保证模座整体刚性的前提下降低工装整体重量，方便车间内的吊装与转序。

　　从安装边界与尺寸适配来看，上模座的安装平面做了精加工处理，平面度公差控制在0.02mm以内，能够与压力机滑块底面实现紧密贴合，避免冲压过程中模座倾斜导致的成型面受力不均。下模座的底部同样设置有平行度校准基准面，安装时可以通过百分表快速校准与滑块运动方向的垂直度，保障压头下行过程中与下模型腔的同轴度。工装的整体闭合高度、开模行程均匹配常规小吨位压力机的参数范围，开模状态下上下模之间的操作空间足够操作人员完成手工上下料作业，不需要额外增设自动送料机构即可满足小批量生产的操作需求，若对接自动化产线，也可以在模座侧面加装送料定位支架，适配机械手自动上下料的作业模式。在实际成型作业过程中，坯件放置到下模定位槽后，上模随压力机滑块下行，首先通过预压结构将坯件压紧在定位槽内，避免压型过程中坯件翘起，随后成型压头接触坯件的待成型区域，逐步将坯件压合到下模的仿形型腔中，到达成型终点后缓冲结构吸收多余的冲压力，保压1-2秒后滑块回程，缓冲结构带动下模顶块将成型完成的零件顶出型腔，即可完成单次成型作业，整个动作流程与常规冲压工序的操作逻辑完全一致，操作人员不需要额外的培训即可快速上手操作。
