板料多工位联动冲压成型工装结构

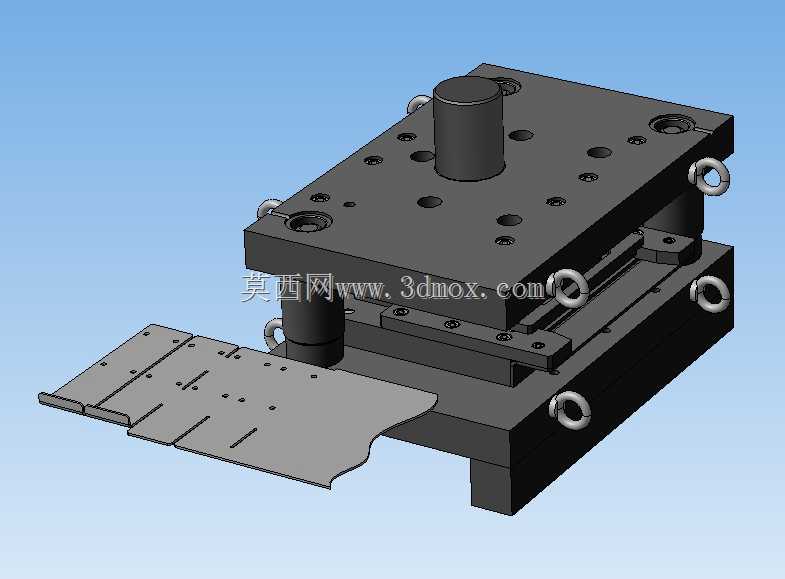

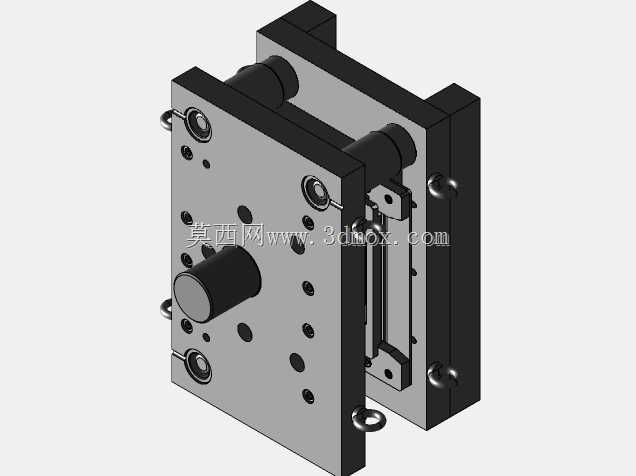

　　这套工装结构主要面向五金薄板连续冲压加工场景，适配中小型冲床的安装接口，用于带多组特征的薄钢板零件一次成型作业，常见于家电钣金、汽车小尺寸覆盖件、五金连接件的批量生产环节，替代单工序分散冲压的低效模式，减少工序间工件转运带来的定位误差与人工操作强度。从结构布局来看，整套工装采用上下模分体式设计，上模座通过模柄与冲床滑块连接，下模座通过压板螺栓固定在冲床工作台面，四周设置的吊环是为了满足车间天车吊装转运的需求，适配模具在不同机台间换模的作业要求，上下模之间设置的导柱导套结构保证合模过程的运动精度，避免冲裁、成型过程中出现上下模错位啃模的问题。设计过程中优先考虑了多工序联动的实现逻辑，板料通过前端的导料板送入模腔，依次完成定位、冲裁、

　　折弯、成型多步作业，上模下行过程中，不同工位的凸模按照预设的先后顺序接触板料，先完成定位孔冲裁，再进行局部特征成型，最后完成落料分离，整套动作随冲床滑块的一次行程即可完成全部工序，不需要人工在工序间调整工件位置。安装边界方面，下模座的安装孔位按照通用160吨冲床的工作台T型槽间距设计，模柄直径适配标准冲床滑块的装夹孔径，闭合高度控制在常规开式冲床的闭合高度调节范围内，不需要额外对机床进行改造即可直接装夹使用。结构细节上，下模设置的弹压卸料板可以在冲压完成后及时将卡在上模的板料推落，避免带料问题影响连续送料，各工位的凹模镶块采用单独的紧固件固定，后续某一工位出现磨损时可以单独更换镶块，不需要将整套模具报废，降低后期维护成本。

　　导料板上设置的定位挡块可以精准控制每一步的送料步距，避免送料距离偏差导致的零件尺寸超差，对于厚度0.8-2mm的冷轧钢板、镀锌板都有较好的适配性，成型过程中不会出现板料起皱、拉裂的问题。整套结构的受力部件都做了加厚处理，上模座、下模座采用45号钢调质处理，凸模、凹模镶块采用合金工具钢淬火处理，保证长时间批量冲压过程中的结构刚性与刃口耐用度，连续作业状态下的刃口寿命可以满足万次以上的冲压需求，不需要频繁修磨。在实际生产场景中，这类联动冲压工装相比单工序模具，生产效率可以提升3倍以上，同时减少了单工序模具所需的设备占用与操作人员配置，单台冲床搭配一名送料操作人员即可完成整道零件的加工，加工出的零件一致性更好，

　　避免了多次定位带来的形位公差累积问题，适合年产量十万件以上的批量零件生产需求。结构设计时还考虑了废料排出的问题，下模各冲裁工位下方都设置了对应的废料落料孔，冲裁产生的边角废料可以直接通过落料孔掉入冲床下方的废料槽，不需要人工频繁清理模面的废料，降低作业过程中的安全风险。
