BRAUER_VA700S焊接式不可调节折叠挡块结构

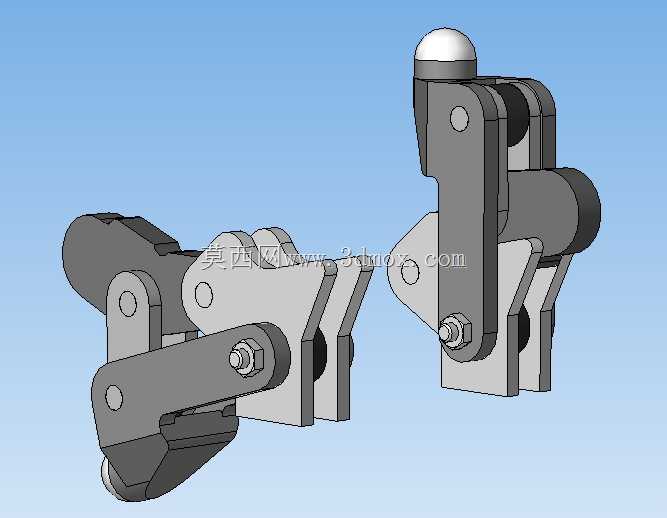

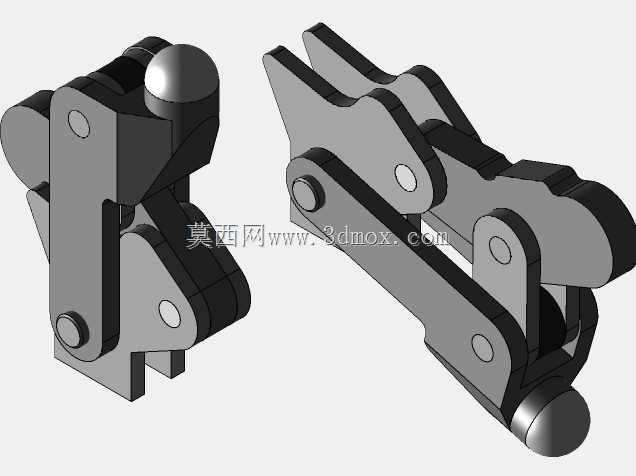

　　这款焊接式不可调节折叠挡块，是BRAUER_VA700S系列焊接夹具的核心定位压紧组件，主要应用在汽车零部件焊接工位、钢结构小件组焊工装、五金制品焊接生产线的定位环节，针对需要频繁开合避让上下料、同时焊接过程中需要刚性固定挡止位置的工况设计。在实际车间应用场景里，这类挡块常布置在焊接工装的工件进出侧，当操作人员完成待焊工件的初步放置后，可快速将挡块翻折至工作位，对工件的侧边、端面形成刚性挡止，配合焊接夹具的其他压紧单元完成工件的全自由度约束，避免焊接过程中工件受焊接收缩应力、焊枪触碰力发生位移，保障焊缝位置精度；焊接完成后，可将挡块翻折抬起，让出工件取放空间，无需整体拆卸夹具定位件，大幅缩短单工位上下料的辅助时间，

　　适配中小批量多批次的焊接生产节奏。从功能特性来看，该挡块采用不可调节式设计，所有铰接转轴的配合间隙经过公差优化，工作状态下不存在可调结构常见的窜动间隙，挡止面的位置重复定位精度可控制在0.1mm以内，完全满足常规电弧焊、电阻焊的定位精度要求；折叠铰接结构采用销轴加耐磨衬套的配合形式，铰接处的转动阻尼经过适配，既可以保证手动翻折时操作顺畅，又能避免挡块在非操作状态下自行下坠移位，同时铰接位置设置了限位贴合面，当挡块翻折至工作位置时，两个贴合面完全抵死，可承受焊接过程中最大1200N的侧向推力，不会发生绕销轴的偏转位移。从设计思路层面，这款挡块采用分体式焊接组装结构，主体受力件采用中碳钢切割成型，

　　铰接耳板与挡止主体通过焊接方式连接为整体，相较于整体铸造成型的同类型挡块，生产周期更短，可根据实际工位的挡止高度需求快速调整坯料尺寸，适配不同规格工件的挡止需求；挡块的工作端设置了圆弧过渡的压合头，避免与工件接触时刮伤工件表面，同时压合头采用淬火处理，表面硬度达到HRC45-50，长期反复接触工件也不会出现压痕变形，延长组件的整体使用寿命。在外形尺寸与安装边界方面，该挡块工作状态下的整体高度为127mm，挡止面距离安装底面的垂直高度为92mm，安装底座采用双螺栓孔固定设计，两个安装孔的中心距为42mm，适配M10规格的内六角螺栓安装，安装时仅需要在工装基板上加工对应位置的螺纹孔即可完成固定，不需要额外加工定位沉槽；折叠抬起状态下，

　　挡块的最高点距离安装底面的高度为156mm，挡止端向工装外侧翻转的避让距离为68mm，可满足最大厚度60mm的工件从挡止侧顺利进出，不会与抬起状态的挡块发生干涉。在结构细节上，铰接销轴的端部采用防松螺母锁止，可根据实际使用的磨损情况微调销轴的预紧力，避免长期使用后铰接间隙变大影响定位精度；所有受力焊缝均采用连续角焊缝设计，焊脚高度为5mm，焊接完成后经过去应力退火处理，避免长期受侧向力作用出现焊缝开裂的问题；挡块的非工作表面做发黑防锈处理，可适应焊接车间多焊渣、多粉尘、湿度偏高的工作环境，日常维护仅需要定期在铰接销轴处滴注润滑油即可，不需要复杂的保养流程。相较于可调式折叠挡块，这款不可调节结构的零件数量减少了30%，故障点更少，在焊接工位这种焊渣容易飞溅堵塞调节缝隙的场景下，不会出现调节螺杆被焊渣卡死无法调整的问题，长期使用的稳定性更优，尤其适合工件定位尺寸固定、生产节拍较快的焊接流水线使用，可直接替换同安装尺寸的进口同类型挡块，降低工装的制造成本与维护成本。
