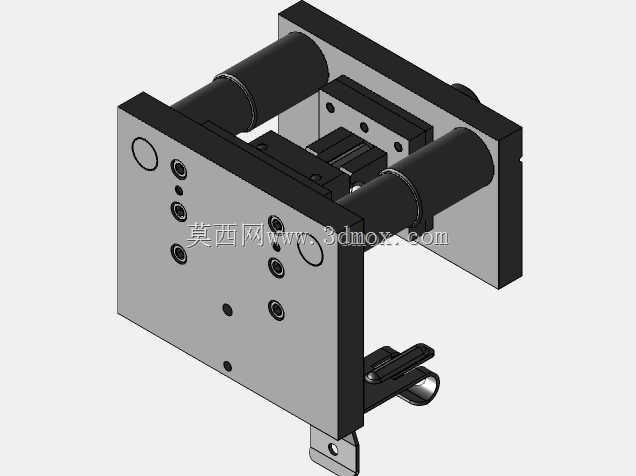

循环卷曲压印成型功能结构设计

　　在连续带材加工、柔性薄材表面压印处理的生产场景中，这类循环卷曲压印结构是实现连续化印记加工的核心执行单元，区别于单次冲压式压印设备，它能适配成卷来料的不间断走料节奏，在带材持续输送的过程中完成表面预设纹路、标识的压合印记作业，大幅减少单工位上下料的辅助工时，适配包装带材、金属薄带、柔性复合片材等多种物料的表面印记加工需求。从实际产线适配角度看，该结构的核心功能是在卷曲收卷的同步工序中完成压印动作，不需要额外单独设置压印工位，将收卷与压印两个工序的动作整合在同一单元内，有效缩短产线的整体排布长度，减少物料在不同工位间转运产生的表面划伤、定位偏差问题。结构设计上采用循环回转的压合逻辑，压印工作面随卷曲辊的转动持续与走料表面接触，

　　压合力度通过辊轴两端的调压结构进行线性调节，针对不同厚度、不同硬度的加工物料，可以通过调整压辊与承托辊的中心距来控制压印深度，避免压力过大导致物料被压穿、或者压力不足导致印记模糊残缺的问题。设计过程中优先考虑了连续作业的稳定性，压印辊的工作面做了等分分度处理，每一段压印面的纹路凸起高度公差控制在0.02mm以内，保证整卷物料加工完成后，所有印记的深浅一致、位置偏移量控制在工艺允许的范围内，不会出现局部印记过深或漏印的情况。卷曲辊的动平衡等级按照G6.3级进行调校，适配最高120m/min的走料速度，高速运转时不会出现明显的径向跳动，避免压印位置出现重影、偏移的缺陷。安装边界方面，该结构的整体安装基面预留了标准的螺栓固定孔位，

　　可以直接对接现有收卷工位的机架安装面，不需要对原有产线的机架做大规模的切割改造，进料端预留了导向辊的安装位置，可以适配不同宽度规格的来料导向，导向辊的高度可以根据来料的走料高度进行上下调整，保证物料进入压合区间时保持水平张紧状态，不会因为物料松弛导致压印褶皱。结构的传动端采用标准的键连接接口，可以直接对接产线原有收卷驱动的输出轴，也可以单独配套伺服驱动单元实现独立的转速控制，当对接独立驱动时，可以通过转速匹配调整压印的间距，满足不同产品对印记间隔距离的工艺要求。压印工作面采用可拆卸的镶块式设计，当需要更换不同的印记内容时，不需要整体更换卷曲辊，只需要拆卸更换对应位置的压印镶块即可，大幅降低换型的成本与停机时间，

　　镶块的固定采用沉头螺丝锁紧结构，更换时只需要使用标准内六角扳手即可完成操作，不需要专用的拆卸工装。在实际使用场景中，该结构可以适配0.1mm到2mm厚度的各类片材加工，针对金属薄带加工时，压印辊配套硬质合金镶块，保证长期使用不会出现纹路磨损；针对柔性塑料、纸质带材加工时，可以更换聚氨酯包覆的压印镶块，避免硬接触导致的物料表面破损。结构的两侧机架设置了透明的安全防护挡板，既可以观察内部压印的工作状态，也能防止操作人员的衣物、手部被卷入回转的辊轴中，符合机械设备的安全防护要求。润滑点位采用集中式的油嘴设计，日常维护时不需要拆开设备外罩，直接在预设的注油位置加注润滑脂即可完成轴承部位的保养，减少日常维护的工作量。承托辊的表面做了磨砂防滑处理，增大与物料之间的摩擦力，避免物料在压印过程中出现打滑移位，保证印记位置的精度，承托辊的内部设置了冷却流道，当连续加工产生热量导致辊体温升过高时，可以通入循环冷却水控制辊面温度，避免热敏性物料因为接触高温辊面出现变形、粘连的问题。
