带制动功能斜齿轮减速电机结构设计

　　在自动化生产线输送段、包装机械主驱动、立体仓储堆垛设备行走机构这类需要精准停机定位的工况里，普通减速电机往往因为输出轴惯性回转导致工位偏移，带制动器的斜齿轮电机就是针对这类场景开发的集成式传动单元。这类集成结构把制动模块、驱动电机、斜齿轮减速箱做了同轴一体化布局，不需要额外在电机输出端加装独立制动组件，能大幅缩减整套驱动单元的轴向安装尺寸，给设备整体布局留出更多设计余量。

　　从结构设计逻辑来看，斜齿轮传动副采用了斜齿啮合设计，相比直齿传动，重合度更高，传动过程中齿面接触是渐进式的，能有效降低高速运转时的啮合冲击与噪音，同时单级传动的承载能力比同模数直齿提升30%左右，适合中低速大扭矩的持续运转工况。制动模块集成在电机非输出端的尾盖位置，采用失电制动结构，设备供电中断时制动弹簧会直接推动摩擦片压合制动盘，瞬间锁死电机转子轴，避免负载因为重力或者惯性出现滑移，在升降类机构、倾斜输送段这类有反向负载趋势的场景里，这个结构能直接省去额外的防坠机械结构，简化设备整体设计。

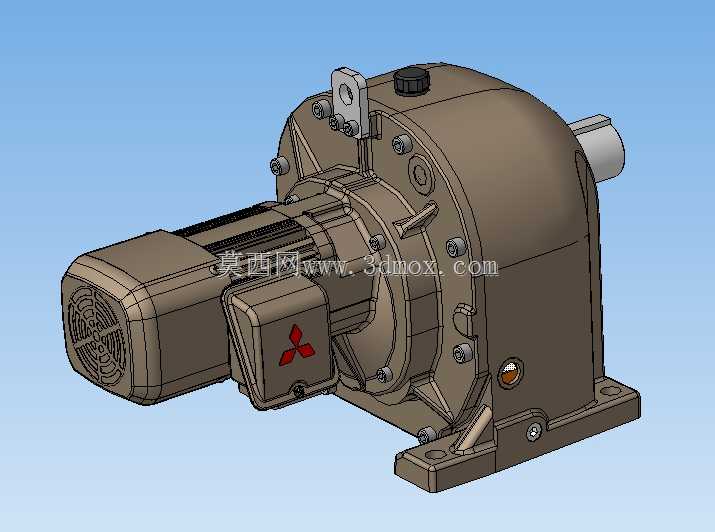

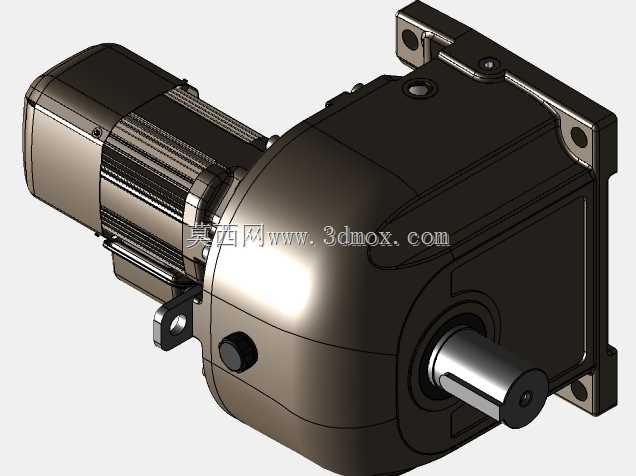

　　安装边界方面，这款减速电机采用底脚式安装结构，底部安装座做了加厚加强筋设计，四个安装螺栓孔的孔位公差按照H7级精度预留，安装时可以直接和设备机架的定位面贴合，不需要额外做调整垫片补偿安装误差。输出轴为实心圆柱轴，轴端预留了标准键槽，适配通用型联轴器、链轮、带轮的安装要求，轴伸长度按照通用传动件的安装尺寸做了匹配，不会出现轴伸过长导致传动件悬臂过大、或者轴伸过短导致锁紧螺母无法固定的问题。接线盒设置在电机机座的侧上方，接线口做了防水密封结构，车间常规的粉尘、少量溅水工况下不需要额外做防护遮挡，接线盒内部预留了接地端子与制动模块的独立接线位，电气布线时可以把动力线与制动控制线分开走线，减少电磁干扰对设备控制信号的影响。

　　日常运维的设计考量上，减速箱的顶部设置了透气塞，长时间运转时箱体内的齿轮油受热膨胀可以通过透气塞平衡内外压力，避免油封因为内部压力过大出现渗油问题；箱体检视油窗设置在侧面中间位置，不用拆开箱体就能直接观察齿轮油的液位与油质状态，换油时底部的放油螺塞可以直接把旧油排空，不需要抬升整机就能完成换油操作。电机尾部的散热风罩采用了导流式结构，风叶产生的冷却风可以顺着机座的散热筋轴向流动，覆盖整个电机机座与减速箱连接段的表面，持续满载运转时也能把绕组温度控制在绝缘等级允许的范围内，不会因为局部过热导致绝缘老化加速。

　　在选型适配阶段，这类集成式制动减速电机不需要单独匹配电机、制动器、减速箱的连接尺寸，也不用核算三个部件之间的同轴度公差，三维建模时直接调用集成模型就能完成整体装配，能大幅缩短设计阶段的选型与建模周期，同时避免了分体式组件装配时出现的同轴度偏差导致的运转振动、轴承过早磨损等问题。针对需要频繁启停、正反转切换的工况，斜齿轮的啮合特性也能更好的吸收换向时的冲击载荷，制动模块的响应时间控制在毫秒级，启停定位精度可以满足绝大多数通用自动化设备的工位定位要求，不需要额外加装位置传感器做停机补偿。
