集成制动功能的HK-ST353WB直流伺服电机结构

　　这款带制动器的直流伺服电机，在自动化产线的垂直轴传动、需要快速精准停机的工位上应用十分广泛，比如电子制造设备的贴装头升降驱动、数控机床的进给轴断电锁止、物流分拣设备的摆臂驱动场景，都需要这类集成制动单元的动力部件，避免设备断电后负载滑移造成工位偏移、工件磕碰甚至安全隐患。从实际功能来看，电机本体负责输出精准可控的旋转动力，尾部集成的失电制动器在供电切断时会通过弹簧压紧摩擦副，直接锁止电机输出轴，不需要额外加装外部制动组件，大幅缩减设备的安装空间，同时减少传动链的间隙累积，提升停机位置的保持精度。

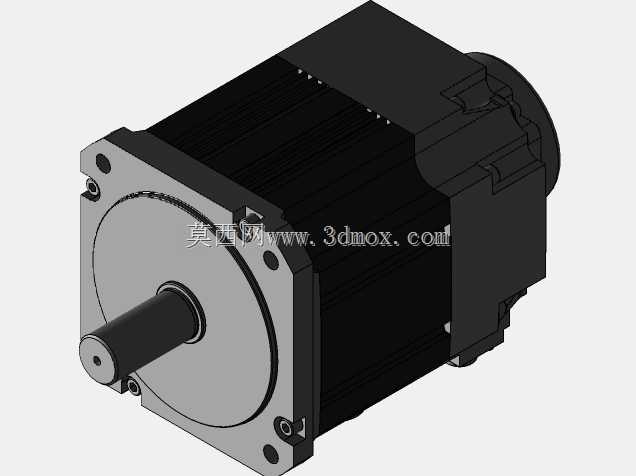

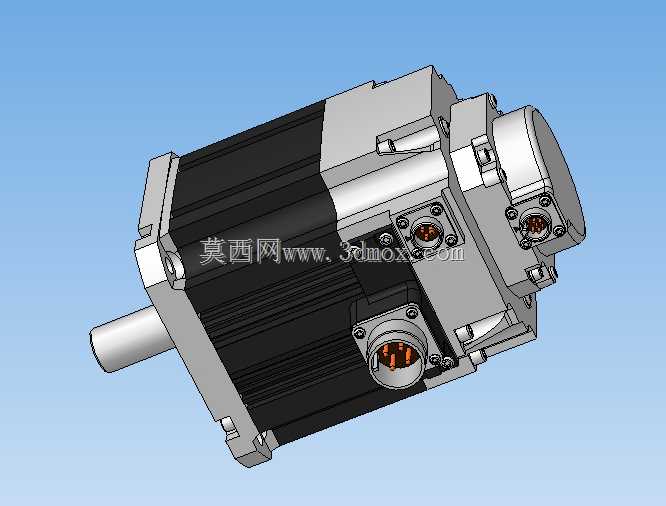

　　从设计思路上拆解，这款电机采用了分段式的壳体结构，前段为输出轴端的安装法兰，采用标准的止口定位设计，方便和设备的安装座快速配合，止口的公差按照h7级精度设计，保证安装后输出轴的同轴度控制在0.02mm以内，避免运行时出现偏载扫膛的问题。中段为定子与转子的容纳腔体，外壳采用带散热筋的铝合金材质，既减轻整体重量，又能通过散热筋增大和空气的接触面积，在额定转速运行时，壳体表面温度可以控制在70摄氏度以内，满足工业现场长时间连续运行的散热要求。尾部的制动单元和动力、信号接插件做了集成化布局，三个航空接插件分别对应动力供电、编码器信号反馈、制动器供电，接口位置做了凸起的防水挡边，配合带密封胶圈的插头，可以达到IP54的防护等级，适配车间多粉尘、少量切削液飞溅的使用环境。

　　安装边界方面，这款电机的输出轴为带键槽的圆柱轴，轴径按照标准伺服尺寸设计，轴伸长度预留了足够的联轴器安装空间，用户可以根据自身传动需求选择刚性联轴器、梅花联轴器或者同步带轮进行连接，不需要额外对轴进行二次加工。电机本体的安装法兰为方形结构，四个安装孔的位置度公差控制在0.1mm以内，安装时只需要对准设备安装板的对应螺孔，穿入螺栓按照对角顺序拧紧即可，不需要反复调整同轴度。尾部的接插件全部朝向侧方布置，不会占用电机轴向的安装空间，在轴向空间受限的设备布局中，这种侧出接口的设计可以大幅压缩设备的整体厚度，比如在小型龙门机械手的Z轴安装时，电机尾部不需要预留插头插拔的轴向空间，能让Z轴的有效行程提升15%左右。

　　在实际选型适配时，这款电机的制动单元保持扭矩和电机额定输出扭矩做了匹配设计，制动扭矩为额定扭矩的1.2倍，既可以保证断电时可靠锁止垂直方向的额定负载，又不会因为制动扭矩过大造成制动时的冲击过大，影响传动部件的使用寿命。编码器采用高分辨率的磁电式编码器，安装在电机后端盖和制动器之间，和转子轴直接连接，没有中间传动齿轮，避免了齿轮间隙造成的位置反馈误差，在低速运行时可以实现0.1rpm的平稳运转，不会出现爬行现象。电机的绕组采用耐高温的漆包线绕制，绝缘等级达到F级，在环境温度40摄氏度的工况下可以长期满负载运行，不会出现绕组过热烧毁的问题。

　　从结构细节来看，电机的前后轴承都采用了深沟球轴承，前端轴承靠近输出轴位置做了密封设计，防止外部的粉尘、切削液进入轴承腔体，延长轴承的润滑周期，正常使用情况下轴承的免维护时间可以达到20000小时以上。制动器的摩擦片采用无石棉的耐磨复合材料，摩擦系数稳定，在100万次制动循环后，摩擦片的磨损量不超过0.2mm，不需要频繁调整制动间隙，后期维护只需要在设备大修时检查摩擦片厚度即可。电机的整体动平衡等级达到G2.5级，在额定转速3000rpm运行时，振动速度有效值不超过1.8mm/s，不会因为自身振动影响设备的加工或者检测精度，适配高精度的自动化设备使用需求。
