集成制动功能的三菱交流伺服电机结构

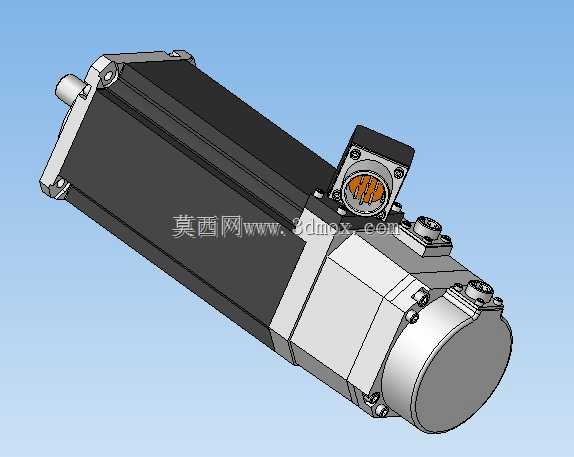

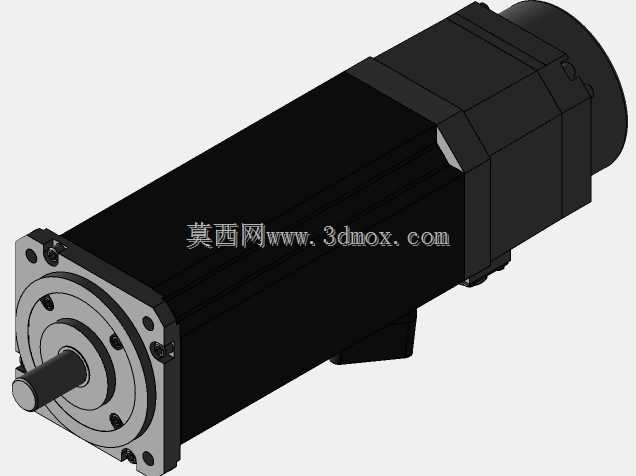

　　这款带制动器的交流伺服电机，是自动化传动场景里常用的执行元件，在需要断电锁止、防止负载位移的工况中应用极广，比如垂直轴传动的机械手升降模组、机床进给轴的位置保持、自动化输送线的精准停位、包装设备的拉膜辊驱动等场景，都需要这类集成制动功能的伺服电机来保障设备运行的安全性与位置精度。从结构设计来看，这款电机采用长机座布局，输出轴为单轴伸圆柱轴，适配常规的联轴器、同步轮等传动连接件，轴伸端的法兰安装面加工有定位止口与安装螺孔，能够直接与设备的安装墙板、减速机输入法兰做精准定位配合，安装时不需要额外做同轴度调校的复杂工装，只要保证止口配合间隙在公差范围内，即可满足传动的同轴度要求。电机尾部集成的失电式制动器，是这款产品的核心功能模块，

　　制动器采用弹簧加压摩擦片式结构，电机通电时制动器线圈同步得电吸合摩擦片，解除制动状态，电机输出轴可自由转动；当设备断电或者触发急停信号时，制动器线圈失电，弹簧推动摩擦片压紧制动盘，瞬间锁止输出轴，避免垂直负载下坠、或者工位偏移导致的产品报废、设备碰撞问题。在设计建模过程中，需要重点关注几个安装边界尺寸：首先是电机本体的外径尺寸，要预留足够的安装空间，避免与周边的线槽、管路、结构件产生干涉；其次是制动器侧的接线盒位置，这款电机的动力与编码器接线盒布置在机座侧面偏制动器端的位置，建模时要预留接线弯头的插拔空间，同时要注意编码器线缆的弯曲半径不能小于线缆直径的10倍，避免长期弯折导致线缆内部芯线断裂。另外电机尾部的编码器端盖处，

　　预留了制动器的单独接线端子，布线时需要将动力线、编码器线、制动器控制线分开走线，避免强电干扰编码器的反馈信号，导致伺服驱动器出现位置偏差报警。从功能特性上来说，这款伺服电机的转子采用高磁能积的稀土永磁材料，配合高精度的光电编码器，能够实现低转速下的大扭矩输出，转速波动控制在极小范围内，满足精密传动的位置控制要求；集成的制动器不需要额外的安装支架，直接与电机后端盖集成，整体结构紧凑，相比外加装制动器的方案，整体轴向尺寸缩短了近五分之一，能够有效节省设备内部的安装空间，对于结构紧凑的自动化设备来说非常友好。在实际选型应用时，需要注意制动器的静摩擦扭矩要匹配电机的额定输出扭矩，同时要考虑负载的惯量匹配，

　　一般要求负载惯量与电机转子惯量的比值不超过10倍，对于垂直轴应用场景，还要额外计算负载重力产生的扭矩，预留足够的制动安全系数，避免出现制动打滑的问题。建模过程中对电机的各个安装孔位、止口尺寸、轴伸键槽（如果带键的话）都做了精准还原，包括接线盒的安装方向、制动器的散热筋结构、机座表面的安装平面都按照实物比例建模，能够直接用于设备的整体装配干涉检查、安装布局模拟，不需要再对模型做额外的尺寸修正。另外要注意，这类带制动器的伺服电机，在安装时不能敲击输出轴，避免冲击力传递到尾部的编码器与制动器摩擦片，导致编码器码盘碎裂或者摩擦片移位，影响制动效果与反馈精度；日常维护时只需要定期检查接线端子的紧固情况，不需要对制动器做额外的润滑保养，摩擦片的磨损量在正常使用工况下可以满足设备的全生命周期使用要求。
