三菱NF250-HVU三极塑壳断路器结构

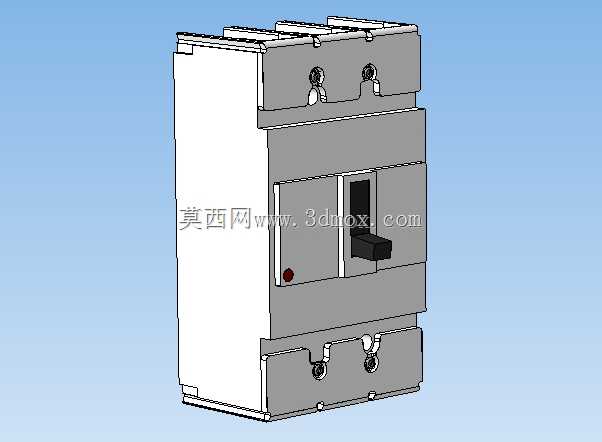

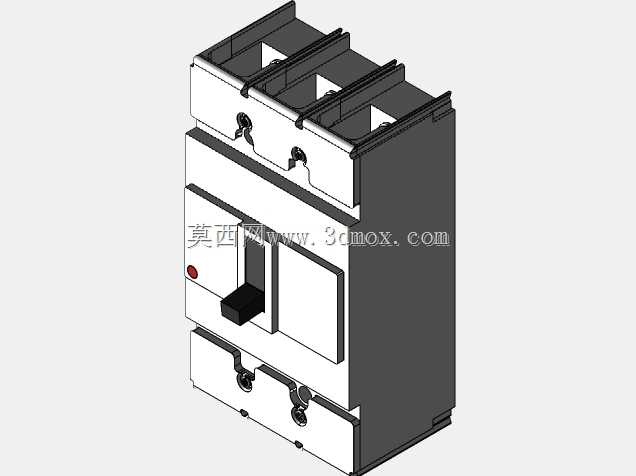

　　这款三极塑壳断路器的三维结构还原，完全贴合低压配电现场的实际选型与装配需求，在工业厂房配电、楼宇动力柜、设备主回路保护这类场景里，这类250壳架等级的断路器是主进线与大负载分支回路的核心保护元件，日常承担着配电线路过载、短路、欠压故障的分断保护职能，避免线路过热起火、短路冲击损毁后端负载设备。从结构设计逻辑来看，模型完整还原了塑壳断路器的模块化布局：外壳采用高阻燃耐冲击的热固性塑压成型结构，将触头系统、灭弧室、操作机构、脱扣器全部封闭在壳体内，仅外露操作手柄、进出线接线端子与状态指示点，既满足带电操作的绝缘防护要求，也能在分断大电流时阻挡电弧外溢，避免引发相间飞弧短路。三极的结构设计对应三相交流回路的同时分合，

　　每极的触头系统都配置独立的灭弧栅片室，分断短路电流时能快速将长电弧切割为多段短弧，快速冷却熄灭电弧，将分断过程的燃弧时间压缩到毫秒级，减少触头烧蚀损耗。操作机构采用五连杆自由脱扣结构，不管是手动分合闸，还是故障触发脱扣，都能保证触头快速闭合与分断，不会因为手柄操作速度慢导致触头长时间处于半接半分的拉弧状态；手柄的三个位置对应明确的工作状态：向上为合闸导通、向下为分闸断开、中间位置为故障脱扣，现场运维人员无需额外测量就能快速判断回路状态，故障排除后需要先将手柄向下扳到底再向上推，才能完成复位合闸，避免误操作直接送电引发二次故障。从安装边界尺寸来看，这款250壳架的三极断路器宽度适配标准配电柜内的安装梁间距，

　　底部预留的安装孔位匹配常规导轨与螺栓固定两种安装方式，进出线端子的接线空间足够容纳对应载流量的铜缆压接端子，端子处的绝缘挡板结构可以避免不同相的线缆裸露部分距离过近引发绝缘击穿。模型还原的细节还包括壳体侧面的散热筋结构，大电流持续导通时，触头与导体的发热可以通过壳体散热筋向外扩散，避免内部温升过高影响绝缘性能与脱扣器动作精度；操作手柄旁的红色小指示件是脱扣状态的辅助提示，和手柄位置形成双重状态确认，适合在多回路并列安装的柜体内快速定位故障回路。在做配电柜体三维布局时，这类断路器的模型可以直接用来校验安装间隙：柜体深度方向需要预留足够的接线操作空间，保证线缆弯曲半径满足规范要求，宽度方向要预留相间操作与维护的间隙，

　　上方要预留灭弧所需的安全距离，不能直接紧贴柜体金属横梁或者其他带电元件，避免分断时的电弧影响周边元件。对于设备端的集成应用来说，这款断路器可以直接作为设备总电源开关，安装在设备电气舱的进线位置，外壳的防护等级满足电气舱内的使用要求，操作手柄的位置可以适配设备门板的延伸操作机构，无需打开舱门就能在设备外部完成分合闸操作，同时配套的辅助触头、分励脱扣器附件安装位也在模型上做了对应预留，方便后续扩展远程分闸、状态信号反馈这类功能，适配自动化设备的远程控制需求。整个模型的结构细节完全匹配实物的装配关系，每一处卡扣、螺丝固定位、端子排布都和实物一致，不管是用来做配电系统的三维布局校验，还是做电气安装的施工模拟，都能直接复用，不需要再额外调整结构尺寸，能有效减少设计阶段的尺寸校验误差，避免现场安装时出现空间不足、接线干涉这类常见问题。
