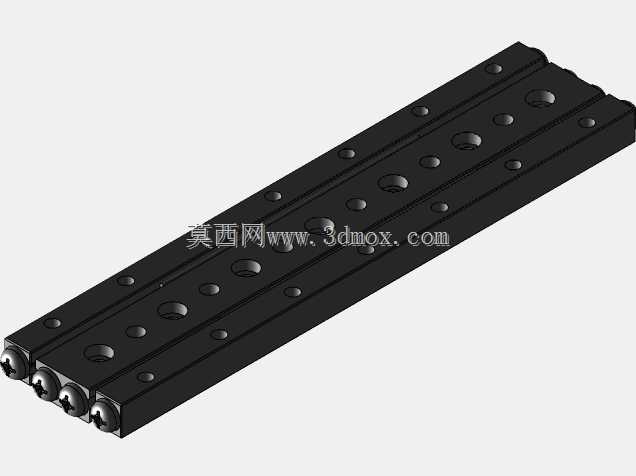

带交叉滚轮的精密线性导向导轨结构

　　这类带交叉滚轮的线性导轨，在精密传动场景里的适配性极强，尤其是在需要短行程、高刚性、低摩擦往复运动的工位上，相比普通滚珠导轨，它的抗倾覆能力表现更突出，很多半导体检测设备的滑台模组、光学调整架的微调平台、小型精密装配工位的进给单元，都会优先选用这类结构。从实际使用的角度看，它的核心作用是为运动部件提供精准的直线运动轨迹，同时承受来自垂直、水平方向的负载以及一定的倾覆力矩，避免运动过程中出现卡滞、偏移、爬行的问题，保证运动的平顺性和重复定位精度。

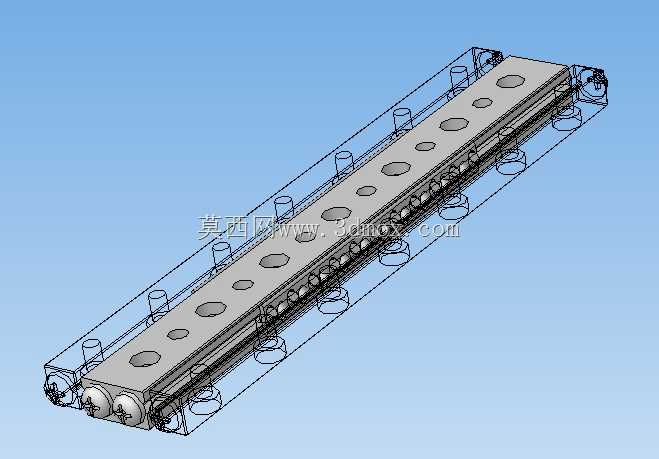

　　设计这类导轨的时候，首先要考虑的是滚轮的排布逻辑，交叉布置的滚轮可以分别接触导轨的两个导向面，交替承受不同方向的载荷，不会出现单侧受力集中导致的磨损不均问题。导轨本体的安装基准面做了精加工处理，上面的沉孔是用来穿装固定螺栓的，安装时需要先将安装基面的平面度调整到允许范围内，再按照对角线顺序逐步拧紧螺栓，避免导轨安装后产生内应力，导致运动阻力变大、精度丧失。导轨两端的限位结构是用来限制滚轮保持架的行程，防止运动超程后保持架窜动、滚轮脱落，日常维护时只需要定期在滚轮接触面上涂抹少量润滑脂，就能保证长期运行的稳定性，不需要复杂的密封维护结构，在洁净度要求不是极端严苛的普通工业场景里适配性很好。

　　从尺寸边界来看，这款导轨的有效行程覆盖105mm，导轨本体宽度适配2mm规格的交叉滚轮组件，整体安装高度较低，不需要在安装基板上加工很深的沉槽，对于安装空间紧凑的小型设备来说非常友好。导轨的滑块部分和运动负载直接连接，连接面的螺纹孔位置做了等距排布，方便适配不同规格的安装板，不需要额外做转接件就能直接固定。和普通滑动导轨相比，交叉滚轮结构的摩擦系数更低，启动阻力小，即使是低速微动的工况下也不会出现粘滑现象，在需要微米级进给的微调场景里，能保证进给量的均匀性，不会出现忽快忽慢的窜动问题。

　　在实际选型应用中，这类导轨不需要搭配额外的导向附件，自身就可以完成双向的导向承载，很多小型自动化设备的 pick-up 工位、检测仪器的样本输送滑台、医疗设备的样本推送机构，都会用到这类结构。设计建模的时候，要重点保证滚轮和导轨滚道的接触角度一致性，所有滚轮的直径公差要控制在极小的范围内，避免出现个别滚轮悬空不受力的情况，导致整体负载能力下降。导轨的滚道表面做了硬化处理，表面硬度达到高耐磨要求，长期往复运行也不会出现滚道凹陷、磨损起坑的问题，使用寿命比普通的光杆导向结构长很多。另外，这类导轨的保持架采用一体化结构，把所有滚轮约束在固定的间距范围内，运动过程中滚轮之间不会产生相互摩擦碰撞，运行噪音更低，运动平稳性更好。安装的时候要注意，导轨的两个平行安装面的平行度公差需要控制在合理范围内，如果平行度超差，会导致滚轮受力不均，运行阻力陡增，严重时还会出现滚轮卡滞、保持架变形的问题。对于需要多根导轨并联使用的长行程场景，还需要做好两根导轨的平行度校准，保证运动过程中滑块不会出现别劲的情况。
