十字交叉圆管夹紧固定支座结构

　　在自动化产线、轻型设备机架、实验室管路布置以及工装夹具搭建中，经常会遇到两根圆管呈空间十字交叉布置却需要相对固定的工况。这类位置既不能采用焊接方式破坏管材表面，也不适合在管壁上大量钻孔，尤其当管材为不锈钢光轴、铝合金圆管或喷塑机架管时，后期调整、拆卸和复用都是必须考虑的因素。该交叉固定管支架正是针对这种正交管路交汇点而设计的夹紧式连接件，通过两个方向上的抱箍结构，把竖向与横向圆管在交点处约束为一个稳定节点。

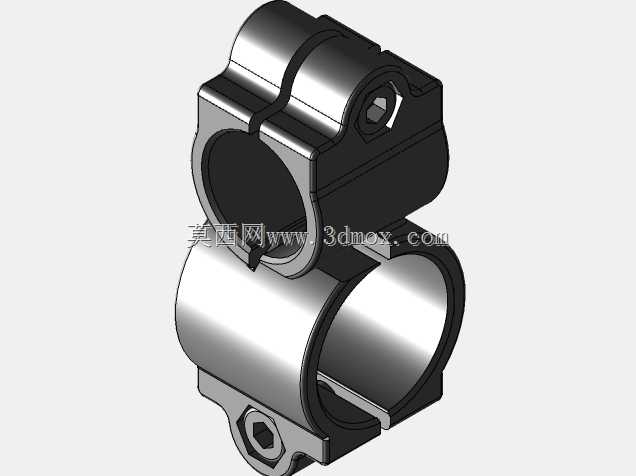

　　从结构组成看，支架主体围绕两个轴线相互垂直的夹持孔展开。竖向夹持孔采用对开式抱箍思路，孔壁两侧延伸出带螺栓过孔的夹紧耳，横向孔则与主体一体贯通，并在端部同样设置开口夹紧缝。拧紧侧面的内六角螺栓后，开口缝隙受压缩小，夹持孔内壁对圆管形成周向抱紧力。相比单螺钉顶紧的方式，这种整圈抱夹能够把接触压力分散到较大弧面上，既不容易在薄壁管表面压出凹痕，也能在承受振动和横向载荷时保持更高的摩擦锁紧可靠性。

　　该结构的一个关键设计点，在于两个方向的夹持功能并不是简单堆叠。横向管穿过支架中部的贯通孔，承担主要的水平方向定位；竖向孔则由主体下半圆筒和上半夹持块共同围成，二者通过侧向螺栓联动收紧。这样布置后，交汇节点处的力流可以直接通过铸件或机加工主体传递，而不是依赖额外连接板。支架外形虽然紧凑，但在孔口、夹紧耳根部和螺栓座周围都保留了明显壁厚过渡，避免夹紧力集中在单薄筋板上。对于需要反复松紧调整的工位，这种厚实耳部比薄壁冲压件更能耐受多次装配。

　　从安装边界考虑，适配管径约为30mm，属于轻型机架和输送护栏中较常见的圆管规格。建模时需要重点控制夹持孔的名义内径、开口缝宽度以及螺栓锁紧后的孔径收缩范围。若按理想圆孔制作，未锁紧状态应略大于管材外径，方便套装和沿管滑移；锁紧后则依靠弹性变形抱紧管材。开口缝不能过宽，否则螺栓行程增大、夹持刚性下降；也不能过窄，否则在公差偏紧时无法顺利装配。孔端口设置倒角，既引导管材插入，也减少锐边对镀层和操作人员的影响。

　　实际使用时，可先将支架套入其中一根圆管，再把另一根圆管穿入对应方向的孔内，推移到设计交汇位置后统一锁紧。由于支架不需要在管材上加工定位孔，管路高度、交叉位置和伸出长度都可以在装配现场微调，这对小批量设备和可变工位工装尤其有价值。若用于输送线护栏，横向管可作为栏杆或导向杆，竖向管则作为支撑立柱；若用于检测设备框架，也可把传感器安装杆、喷吹管或线缆护管固定在现有立柱上，减少额外焊接支座。

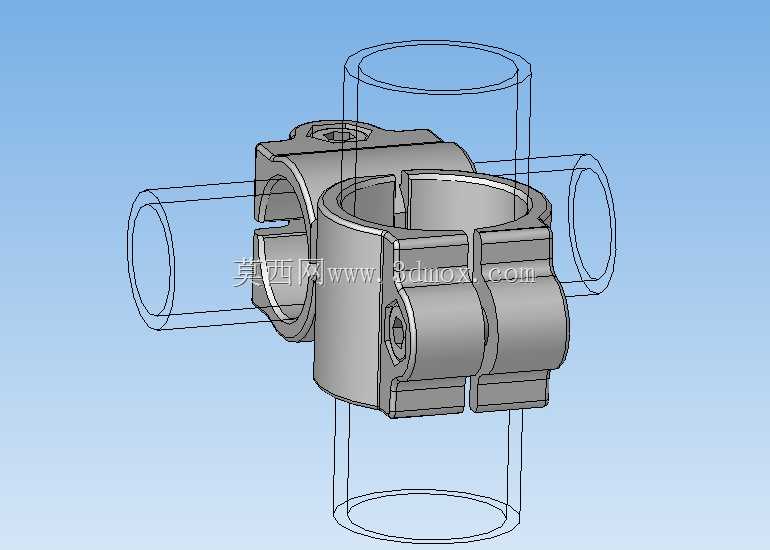

　　三维建模过程中，应先建立两根正交圆管的装配轴线，再以轴线为基准生成主体包络。竖向抱箍和横向套筒相交处会形成复杂相贯区域，布尔合并后需检查内壁是否存在干涉、壁厚是否突变。夹紧耳上的螺栓孔、沉孔或螺母贴合面要与开口缝保持合理距离，距离过小会导致耳部开裂，距离过大则降低夹紧效率。侧面螺栓座采用圆柱凸台形式，既能增加螺纹啮合长度，也为扳手操作留出空间。模型中还应保留管材的透明参考线，用来检查装配后孔轴同轴关系、支架相对管材的端部间隙以及螺栓拆装方向。

　　承载表现方面，这类支架主要传递管路自重、护栏侧向推力和设备振动载荷，并不适合作为重型吊点或主承力铰接节点。选型时需关注管材外径公差、表面摩擦系数以及螺栓拧紧力矩。对于光滑硬管，可在夹持孔内增加浅滚花或弹性衬垫来提高防滑能力；对于有防腐层的管材，则应控制夹紧面压强，避免局部损伤涂层。整体而言，该结构以无钻孔、可拆装、可调节和正交双向夹紧为核心特点，适用于轻型机械框架、管路固定和辅助工装节点的快速搭建。
