三菱GM-D系列0.4kW斜齿轮减速电机结构

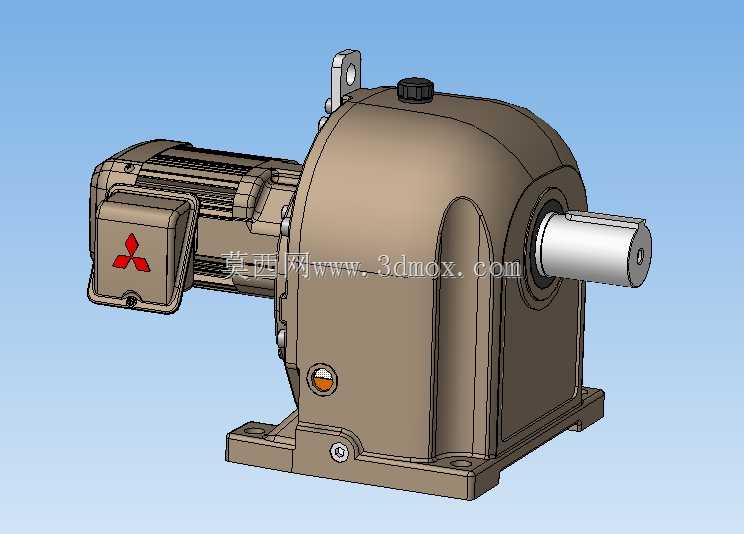

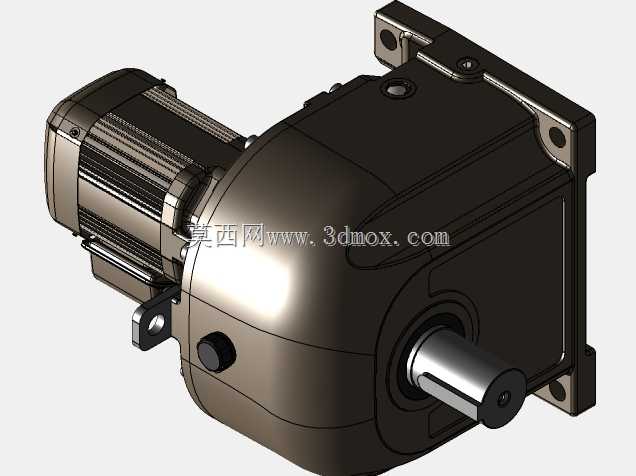

　　这款斜齿轮减速电机的三维结构完整还原了GM-D系列0.4kW规格机型的全部装配细节，从输出端的实心轴结构到电机侧的接线盒布局，再到底座的安装孔位、顶部的透气塞、油位观察窗都做了1:1的结构复刻，没有做简化处理，能直接用于设备布局阶段的干涉校验。从实际应用场景来看，这类减速电机常被用在轻工输送线、小型自动化专机、包装设备的动力输入段，相比普通直齿减速电机，斜齿轮啮合的重合度更高，运行时的噪音更低，承载能力也更强，适合长时间连续运行的工位。

　　在设计思路上，这款机型采用了一体式铸铁箱体结构，电机与减速箱直接法兰连接，没有额外的联轴器过渡，既缩短了整机的轴向尺寸，也避免了联轴器对中误差带来的振动问题。箱体侧面的加强筋顺着载荷传递路径布置，从输出轴轴承座位置一直延伸到底座安装面，能有效抵消输出轴承受径向载荷时产生的箱体变形，实际选型时如果输出端要装链轮、皮带轮，径向载荷不能超过样本标注的许用值，不然会加速轴承磨损甚至断轴。输出轴采用平键连接，轴端的中心孔既方便加工时的定位，也能在拆装联轴器、链轮时用液压拉马借力，避免硬敲损伤轴承。

　　安装边界方面，这款卧式安装的机型底座有四个长条形安装孔，孔距的公差在建模时按照实际安装要求留了调整余量，方便现场安装时微调电机的同轴度，接线盒的位置在电机侧上方，预留的接线空间足够穿入动力线缆，接线盒的防护等级能满足常规车间的使用要求，如果是用在多粉尘、有水溅的工位，还可以额外加装防护套。顶部的透气塞是用来平衡减速箱内外气压的，建模时保留了透气塞的凸起结构，做设备布局时要注意上方预留至少30mm的空间，方便后期维护时更换透气塞、加注齿轮油，侧面的油位观察窗是透明结构，建模时做了分色处理，能直观看到油窗的位置，现场运维时不用拆开箱体就能判断齿轮油的液位是否在合理区间。

　　从功能特性来看，这款减速电机的减速比覆盖540到900的区间，输出转速很低，输出扭矩大，适合需要低速大扭矩驱动的工位，比如小型滚筒线的驱动、物料翻转机构的动力输入，斜齿轮的啮合是渐进式的，启动和换向时的冲击比直齿结构小很多，能延长配套设备的使用寿命。电机端的散热筋沿着轴向布置，配合电机尾部的风叶，能在运行时把热量顺着筋条导出去，长时间额定负载运行时，电机的温升能控制在标准允许的范围内。建模时所有的配合面都按照实际装配关系做了约束，比如轴承与轴、轴承与箱体座孔的配合都是过渡配合，齿轮的啮合间隙也按照实际公差做了预留，把模型导入装配环境后，可以直接做运动仿真，模拟齿轮传动的过程，校验传动路径上是否存在干涉。

　　做设备选型时，用这个三维模型可以直接在装配环境里排布电机的位置，提前核对输出轴的中心高是否和配套的从动轴匹配，底座的安装孔是否和设备机架的预留孔位对齐，接线盒的朝向是否方便现场接线，避免后期加工机架时出现孔位错位、空间不足的问题。相比只看二维样本选型，三维模型能更直观地展现整机的外形轮廓，尤其是减速箱部分的圆弧过渡结构，在做设备外罩设计时，可以直接参考模型的外轮廓做罩壳的结构，避免罩壳和电机本体产生干涉。另外模型上的吊环结构也做了还原，这个吊环是用来吊装整台减速电机的，现场安装时不能用吊环吊整个设备，只能用来吊运电机本身，这点在做安装工艺设计时要特别注意。
