双行程交叉滚子线性导轨组件结构

　　在精密传动与直线导向的工程应用场景里，这类带交叉滚轮的线性导轨常出现在需要高刚性、低摩擦往复运动的设备工位上，比如精密检测设备的滑台承载、半导体分选机构的直线进给、小型自动化装配线的工位移位，还有光学调焦平台的位移导向环节，相比普通滚珠导轨，它的抗倾覆能力更强，能同时承受径向、反径向与侧向的复合载荷，不需要额外加装辅助导向块就能完成多方向受力的承载需求。

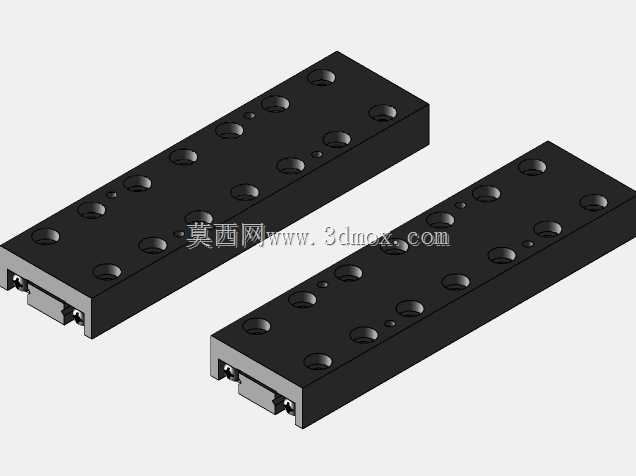

　　从结构设计逻辑来看，这款导轨采用交叉排布的滚子作为滚动体，相邻滚子的轴线呈90度垂直交错布置，滚子在导轨与滑块的V型滚道之间做滚动循环，相比同尺寸的滚珠导轨，滚子的线接触承载形式能提供更大的接触刚度，额定动载荷能提升40%以上，同时滚动摩擦系数维持在0.002到0.004之间，低速运行时不会出现爬行现象，能实现微米级的进给精度。本次呈现的两款导轨分别对应2mm导程适配、105mm额定行程的规格，型号覆盖JVT2-110与JVT2-110-A两个衍生款，两者的安装孔位尺寸保持一致，仅在端部限位结构与密封件形式上做了差异化设计，方便用户根据实际工况做替换选型。

　　在安装边界的设计考量上，导轨本体的基准侧做了0.01mm精度的磨削加工面，安装时可以直接靠紧设备安装基面的定位台阶，不需要额外打表找正就能保证直线度公差在每100mm行程0.003mm以内；滑块上的安装螺纹孔采用统一的沉孔设计，能适配M3到M5规格的内六角圆柱头螺钉，沉孔深度控制在4.5mm，既保证螺钉拧紧后不会高出滑块上表面干涉负载安装，又能避免螺钉过长顶到内部滚道造成滚动体卡滞。导轨的两端设置了集成式的刮屑板与储油毡垫，刮屑板采用丁腈橡胶材质，能刮除导轨表面附着的切屑、粉尘等硬质杂质，储油毡垫可以缓慢释放润滑脂，维持长期运行的润滑状态，常规工况下每运行1000公里才需要补充一次润滑脂，大幅降低设备维护频次。

　　从实际使用的适配性来看，这款导轨的滑块采用分体式锁紧结构，用户可以根据实际需要调整预紧力等级，从轻预压的零间隙配合到重预压的高刚性状态，只需要调整侧部的锁紧螺钉扭矩就能实现，不需要更换内部的滚动体或者垫片，对于需要频繁调整滑台刚性的试验类设备来说，这种设计能大幅缩短调试周期。导轨的整体外形做了圆角钝化处理，所有锐边都做了R0.3的倒角，避免安装过程中划伤操作人员或者配套的管线，滚道表面采用高频淬火处理，硬度达到HRC58-62，淬硬层深度在1.2mm到1.5mm之间，能承受长期往复运行的接触疲劳，额定寿命计算下，在额定载荷工况下能实现5000公里以上的无故障运行。

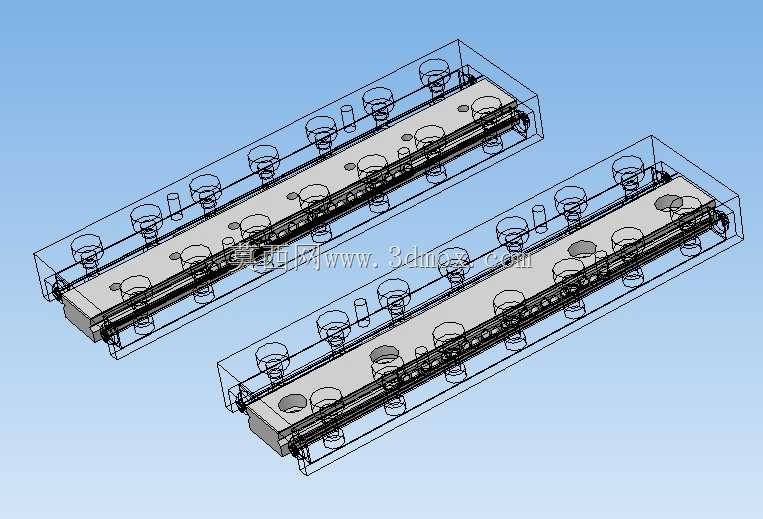

　　在三维建模的细节处理上，模型完整还原了内部交叉滚子的排布方式、滚道的截面轮廓、安装孔的位置公差、端部密封件的结构形态，还有滑块与导轨之间的间隙配合关系，导入装配环境后可以直接做运动仿真，模拟滑台往复运行时的干涉情况，也能直接提取安装孔位坐标做设备基座的开孔设计，不需要二次测绘尺寸。对于做精密设备结构设计的工程师来说，这类模型可以直接复用在滑台模组的设计环节，省去从零开始建模的时间，同时能准确校核导轨安装时与周边电机、丝杠、传感器等部件的空间位置关系，避免实际装配时出现空间干涉问题。
