集成制动功能的三菱交流伺服电机结构

　　这款集成制动器的交流伺服电机，是面向需要精准位置锁定、断电防位移的工业传动场景开发的动力执行部件，在数控加工中心的进给轴、自动化生产线的垂直升降轴、桁架机械手的行走驱动、包装设备的定长送料机构中都有广泛应用，这类场景普遍要求电机在断电状态下能够可靠锁止输出轴，避免负载滑移引发的工位偏移、工件坠落或者定位精度丢失问题。从结构设计来看，电机本体采用经典的方形机座搭配后端制动模块的布局，输出轴端预留了标准的安装止口与轴伸键槽，能够直接匹配市面上通用的行星减速机、同步带轮、联轴器等传动连接件，不需要额外做转接法兰的定制加工，能大幅缩短设备组装时的传动链路设计周期。机座侧面的接线盒采用倾斜式出线设计，相比传统的径向垂直出线结构，

　　能够有效减少设备布线时的线缆弯折半径，在安装空间局促的设备内腔中，不会因为线缆硬弯折导致的线芯疲劳断裂，接线盒内部预留了动力线、编码器线、制动器控制线的独立接线端子排，不同功能的线缆走线路径互不干扰，能降低现场接线时的错接概率。后端集成的失电式制动器采用弹簧加压摩擦片锁止结构，正常通电运行时制动器线圈得电吸合摩擦片，不会给电机输出轴增加额外的转动阻力，不会影响电机的动态响应性能与额定输出扭矩；当设备断电或者触发急停信号时，制动器线圈瞬间失电，内置的压紧弹簧会快速推动摩擦片压紧制动盘，在数十毫秒内完成输出轴的锁止动作，锁止扭矩能够匹配电机的额定堵转扭矩，避免垂直轴类负载在断电后出现下滑位移。从安装边界尺寸来看，这款电机的机座截面尺寸、

　　轴伸直径、安装孔位间距都遵循通用伺服电机的安装尺寸规范，同功率段的设备做选型替换时，不需要修改设备上的电机安装板开孔尺寸，也不用重新调整传动部件的同轴度，能够直接完成替换安装。电机后端的编码器模块与制动模块采用同轴叠装布局，没有额外增加电机的径向尺寸，仅在轴向长度上比同功率无制动的伺服电机增加了制动模块的厚度，在做设备布局设计时，只需要预留出后端的轴向安装空间即可，不需要额外扩大径向的安装避让区域。在实际工况适配中，这款带制动的伺服电机能够适配频繁启停、正反转切换的传动场景，制动器的摩擦片采用耐磨损的复合材料，能够承受高频次的制动锁止动作，不会因为短时间内多次急停导致摩擦片过度磨损出现锁止力衰减的问题。

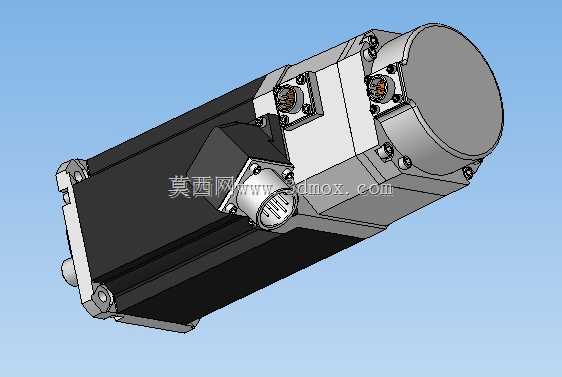

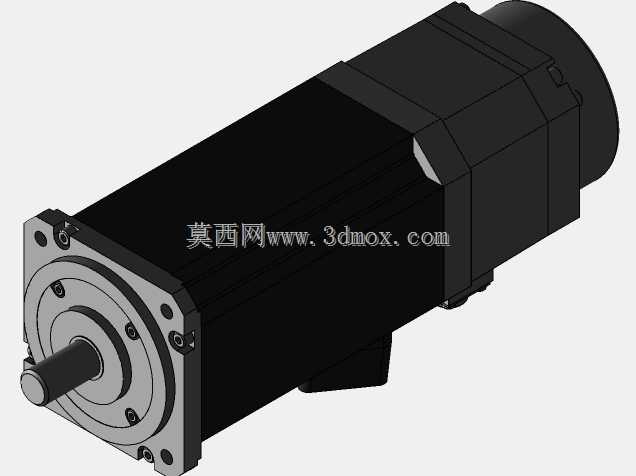

　　电机本体的外壳采用一体压铸成型结构，表面做了散热筋设计，在额定转速持续运行时，能够通过外壳散热筋将绕组产生的热量快速散发到周围空气中，不需要额外加装外置散热风扇，能够减少设备运行时的噪音来源，同时降低散热部件故障引发的电机过热风险。在做三维结构设计时，这款模型完整还原了电机各个部件的装配关系，从输出轴的轴承位、机座的安装孔、接线盒的接口尺寸到后端制动模块的外形轮廓都做了1:1的比例还原，结构工程师在做设备整体装配设计时，可以直接将该模型导入装配体中，用来校验电机与周边传动部件、设备机架、防护外罩的干涉情况，也可以直接提取安装面的尺寸参数来绘制电机安装板的加工图纸，不需要再手动测绘电机的外形尺寸，能够大幅缩短设备设计阶段的建模周期。需要注意的是，这类带制动器的伺服电机在安装时，要保证输出轴与被驱动部件的同轴度公差控制在允许范围内，避免额外的径向力作用在电机输出轴轴承上，长期偏载运行会导致轴承磨损加快，同时也会影响制动器的锁止同轴度，导致制动时出现摩擦片偏磨、锁止异响的问题。另外制动器的控制线需要单独走线，不能和电机动力线捆绑布线，避免动力线的电磁干扰影响制动器的正常吸合释放动作。
