三菱HK-RT703W直流伺服电机结构设计

　　在高精度数控进给、工业机器人关节驱动、自动化生产线点位定位这类对转速转矩控制精度有严苛要求的场景里，直流伺服电机始终是核心执行元件的主流选型方向，本次呈现的HK-RT703W规格直流伺服电机结构，完全围绕工业现场实际安装、运行、维护的全流程需求完成三维建模还原。从实际应用场景来看，这类中小功率直流伺服电机常被部署在数控车床的X/Z轴进给拖板驱动、立式加工中心的刀库回转驱动、电子制造设备的贴装头位移驱动、包装机械的送膜辊定长送进等工位，这些场景普遍要求电机具备低速大转矩输出、转速波动小、位置响应滞后量控制在毫秒级的特性，建模过程中也针对性还原了对应结构细节来匹配这些工况需求。

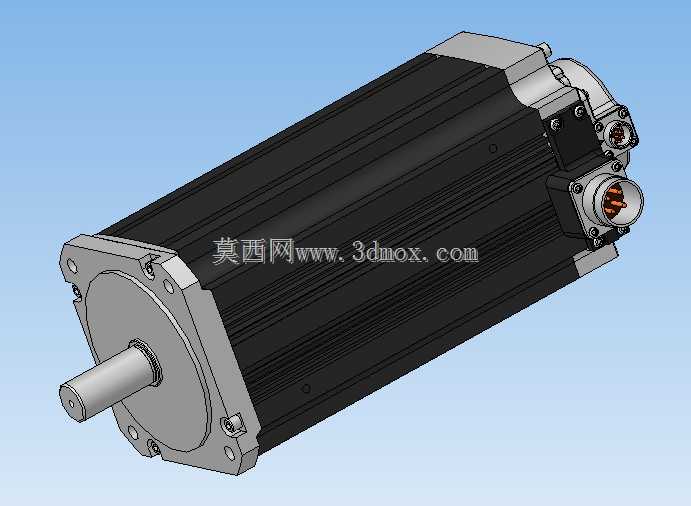

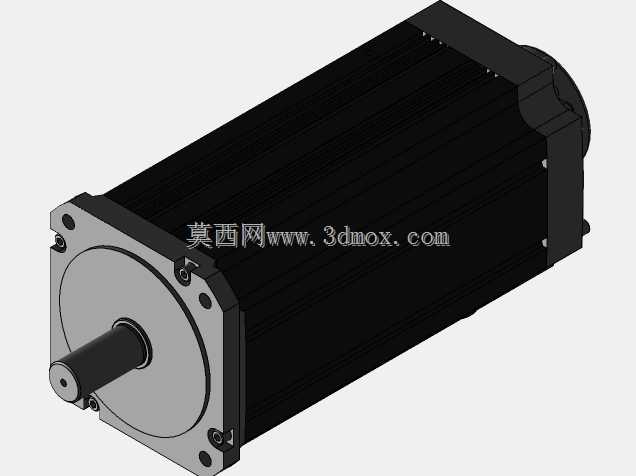

　　从功能特性的结构落地来看，电机本体采用带轴向散热筋的方形机壳设计，区别于普通民用直流电机的光滑圆柱机壳，这种沿轴向排布的等距散热筋，能够在电机持续额定负载运行时，通过增加机壳与空气的接触面积提升自然对流散热效率，不需要额外加装外置散热风扇即可满足700W功率等级的温升控制要求，同时方形机壳的四个安装平面可以适配多种安装姿态，不管是水平卧式安装通过前端法兰固定在设备墙板，还是垂直立式安装在滑台端面，都能保证机壳与安装面的贴合度，避免运行过程中出现共振偏移。电机前端的输出轴采用带键槽的圆柱轴伸结构，轴伸端面预留中心工艺孔，既可以通过平键连接传递额定转矩，避免轴与联轴器之间出现打滑丢转，也能在安装高精度编码器或者外接制动模块时，通过中心孔实现快速同轴定位，降低现场安装的调校难度。

　　建模过程中对安装边界的尺寸还原完全遵循工业伺服电机的通用安装规范，前端法兰的安装孔采用等分圆周排布的通孔设计，孔位公差按照IT7级精度控制，能够直接适配市面上同规格伺服电机的安装法兰尺寸，设备改造替换时不需要重新加工安装墙板，大幅降低现场改造成本。电机尾部的接线腔体采用侧出式航空插头结构，区别于普通电机的接线盒直接引线设计，这种快插式航空接头具备IP65级的防护能力，在有切削液飞溅、粉尘较多的机加工车间场景下，能够避免冷却液、金属粉尘进入接线腔造成短路故障，同时接头的锁紧结构采用卡扣式设计，现场接线时不需要拧动多颗固定螺丝，插合后旋转卡扣即可完成锁紧，大幅缩短设备布线的施工时间。

　　从设计思路的落地细节来看，电机尾部的位置反馈元件安装位预留了足够的装配空间，既可以适配增量式光电编码器，也可以更换为绝对值式编码器满足不同设备的位置反馈需求，编码器腔体与电机定子腔体之间采用密封胶圈隔离，避免电机运行过程中轴承润滑脂的挥发雾气进入编码器码盘，造成反馈信号丢脉冲的故障。电机内部的定子绕组、永磁体转子的结构排布也按照实际产品的磁路设计做了还原，转子的动平衡校正结构在建模时也做了体现，转子两端的平衡环预留了配重块安装位，能够保证电机在3000转额定转速运行时，振动幅值控制在0.1mm/s以内，满足高精度加工设备对振动控制的要求。

　　在实际选型适配过程中，这类电机的安装边界还需要考虑尾部出线的弯折半径，建模时特意将航空插头的出线方向做了可旋转结构的还原，现场安装时可以根据布线方向调整插头的出线角度，避免线缆过度弯折造成线芯断裂。同时电机后端盖的预留安装位可以适配失电制动器模块，当设备需要垂直轴驱动、断电位置保持的功能时，不需要更换电机本体，直接在后端加装对应规格的制动模块即可扩展功能，这种模块化的设计思路也在三维模型中做了完整的结构体现，方便结构设计人员在做设备整体布局时，直接调用模型完成安装空间的校核，避免后期装配时出现干涉问题。
