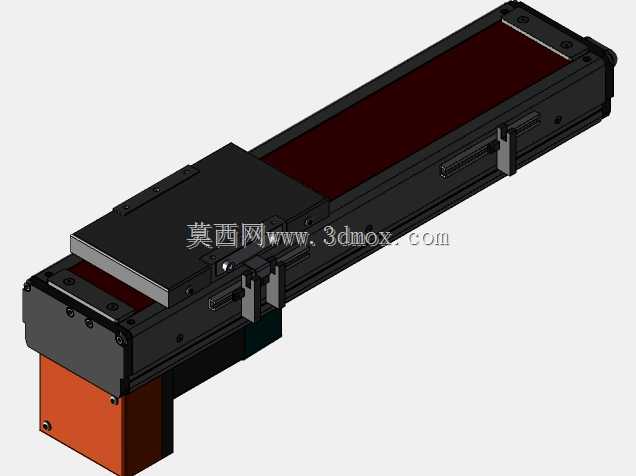

250mm行程底部驱动线性传动模组

　　这款底部电机驱动的线性传动机构，核心有效行程设定为250mm，是自动化产线搭建、单轴点位运动工位改造中非常常用的执行单元，区别于侧装、直连端部的驱动布局，将驱动电机布置在滑台本体底部的结构形式，能最大程度压缩模组整体的轴向安装尺寸，对于设备内部安装空间轴向受限、需要在短幅面内布置多组并排轴的场景适配性极强，比如3C电子行业的小件分拣工位、点胶涂覆工位的单轴进给，或是实验室小型检测设备的样本移送工位，都能见到这类布局线性模组的应用。从实际功能来看，该机构可实现负载沿导轨方向的高精度直线往复运动，本体集成的直线导轨副承担负载的径向与倾覆力矩承载，内部同步带传动结构（从外观带体结构判断）兼顾了传动效率与运行静音性，

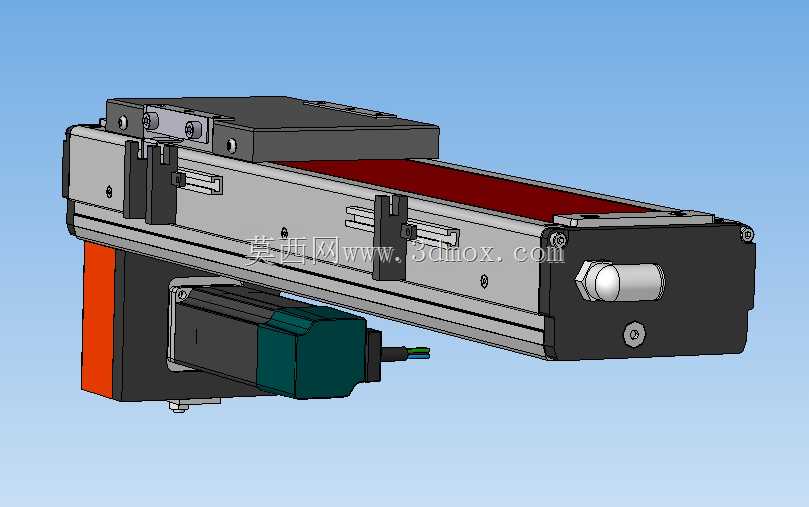

　　相比丝杆传动的同行程模组，带传动结构的运行速度上限更高，维护时仅需定期检查带体张紧度即可，不需要频繁做润滑脂补充，对于中低负载、高节拍的往复运动场景适配性更好。设计层面上，驱动端采用折角布置的安装座将电机固定在滑台底座下方，电机输出轴通过同步轮将动力传递到滑台内部的传动带，带动滑台台面沿导轨做直线运动，滑台台面上预留了标准的T型槽与安装螺纹孔，可直接搭载末端执行夹具、检测探头、作业头等功能部件，不需要额外做转接板的二次加工，能大幅缩短设备搭建的装配周期。安装边界方面，模组本体的截面尺寸属于紧凑型规格，底部安装面预留了贯穿的安装沉孔，可直接从底部锁付固定在设备安装基板上，也可通过侧面的安装槽做侧装固定，

　　两种安装方式的定位基准面都做了精加工处理，装配时不需要额外做基准面的二次修磨，电机侧的出线位置预留了足够的线缆弯曲空间，搭配拖链使用时不会出现线缆与运动部件干涉的问题。实际选型使用时，需要注意该模组的负载承载上限与安装方向强相关，水平安装时可承载额定范围内的垂直方向负载，垂直安装使用时需要额外搭配制动装置，避免断电后滑台受负载重力下滑，同时要根据实际运行的节拍速度调整驱动电机的加减速参数，避免启动停止瞬间的冲击力过大导致带体跳齿、影响重复定位精度。这类线性模组作为模块化的直线运动单元，相比设计人员自行从导轨、传动件、安装座开始散件设计组装，能省去大量的零件出图、加工公差匹配、装配调试的工作量，只需要根据实际需要的行程、负载、

　　运行速度选定对应规格，即可直接集成到设备当中，是当前非标自动化设备搭建中应用非常广泛的标准化传动部件，底部驱动的布局形式也填补了端部安装空间不足场景下的选型空白，在多轴拼接搭建十字滑台、龙门式运动结构时，底部驱动的模组作为X轴使用时，Y轴的安装空间不会被驱动电机占用，能让整体运动机构的结构更加紧凑，空间利用率更高。
