TSUBAKIMOTO带防护罩d65轴刚性链条联轴器

　　在重载传动的工况场景里，两轴对中精度较好、不需要补偿较大径向偏移的传动链路中，刚性链条联轴器是十分常见的扭矩传递部件，这款适配d65mm轴径的带防护结构链条联轴器，主要应用在输送线驱动端、工业减速机输出端与工作机输入端的刚性联接场景，也可配套在椿本系列传动套件中，承担恒定转速下的扭矩传递任务，相比弹性联轴器，这类刚性链条联轴器不存在弹性元件老化失效的问题，在低速重载、传动平稳性要求高的工位上使用寿命更长，日常维护仅需定期检查链条张紧度与润滑状态即可。

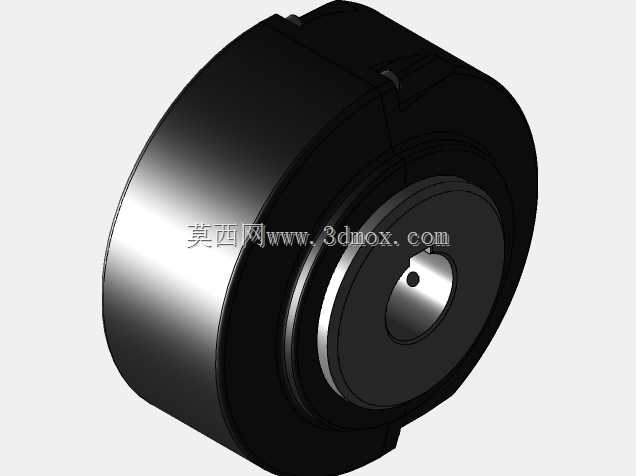

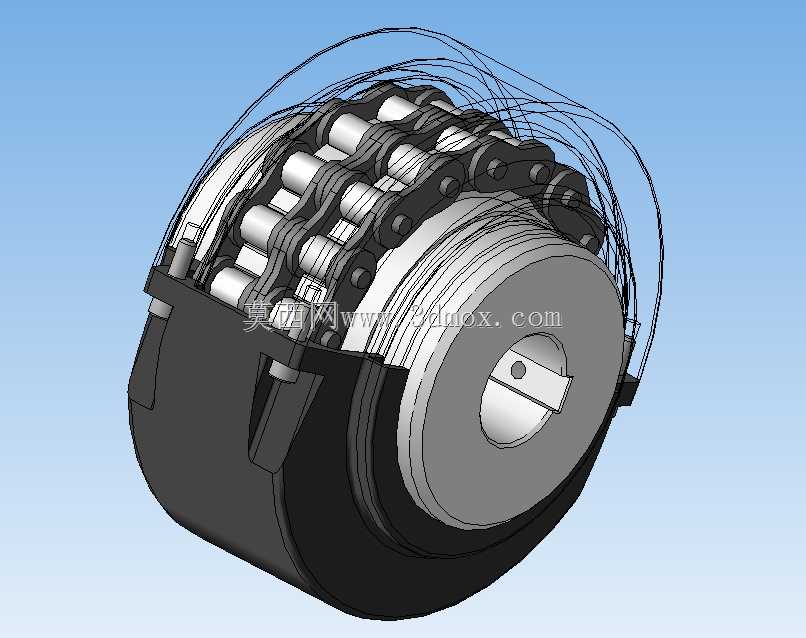

　　从结构设计逻辑来看，这款联轴器采用双排滚子链条作为扭矩传递的核心载体，两个带链轮齿形的半联轴器分别与主动轴、从动轴配合，轴孔位置设计有标准键槽，通过平键实现轴与半联轴器的周向固定，保证扭矩传递过程中不会出现轴与轮毂的相对滑动。外侧配套的整体式防护罩是这款结构的重点设计，日常运行时防护罩可以完全包裹住啮合的链条与链轮齿部，一方面避免车间内的粉尘、切削碎屑落入链条啮合间隙造成齿面磨损，另一方面也能防止润滑脂甩出污染周边工位，同时避免运维人员误触转动的传动部件造成安全事故，防护罩采用剖分式卡扣固定结构，不需要拆解两端的轴系就可以快速拆卸，完成链条的润滑、张紧调整或者更换作业。

　　安装边界方面，这款联轴器适配的轴径为65mm，半联轴器的轮毂长度按照标准轴伸尺寸设计，安装时需要保证两轴的径向偏移量控制在允许范围内，由于是刚性联接结构，不具备补偿两轴相对偏移的能力，因此安装时的对中精度要求比弹性联轴器更高，若对中偏差过大会造成链条与链轮齿的异常磨损，甚至出现链条卡滞、断裂的故障。整体径向尺寸相比同扭矩规格的凸缘联轴器更小，结构更紧凑，不需要在两个半联轴器之间加工高精度的止口配合，依靠链条与链轮的啮合即可实现扭矩传递，加工难度更低，拆装时不需要移动两端的主动、从动设备，仅需拆开链条的连接链节就可以完成两轴的分离，在设备检修、易损件更换时的作业效率更高。

　　实际选型应用时，这类刚性链条联轴器更适合用在转速不高、载荷平稳、两轴安装对中精度有保障的传动场景，比如物料输送设备的主驱动轴联接、中小型减速机与工作辊的联接、风机泵类设备的动力端联接，不适合用在频繁正反转、启动冲击载荷大、两轴对中精度难以保证的工位。设计建模过程中，链轮的齿形参数完全匹配标准双排滚子链条的节距、滚子直径参数，保证链条与链轮的啮合间隙处于合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大造成传动过程中的冲击与噪音。防护罩的内壁与链条外链板之间预留了足够的安全间隙，避免运行过程中防护罩与转动的链条发生刮蹭，防护罩两端的开孔位置与半联轴器的轮毂外径配合，可阻挡大部分外界杂质进入啮合区域，同时预留了润滑注油的位置，不需要拆开防护罩就可以完成链条的定期润滑作业。

　　从结构可靠性角度来看，链条作为标准传动件，市场备件通用性强，当链条达到磨损极限后可以直接采购对应规格的标准双排链条进行更换，不需要定制非标半联轴器部件，后期运维成本更低。半联轴器的轮毂与链轮部分采用整体式结构，材料选用常用的45号钢调质处理，齿面经过淬火处理提升耐磨性，能够承受长期的啮合接触应力，不会在额定扭矩下出现齿面压溃或者断齿的问题。键槽的尺寸按照GB/T1095标准设计，适配标准平键，轴端还设计有锁紧螺钉孔，安装时可以通过锁紧螺钉顶紧轴端，防止半联轴器在轴向上出现窜动，保证传动过程中的轴向定位可靠。
