门锁双角成型专用冲压工装结构

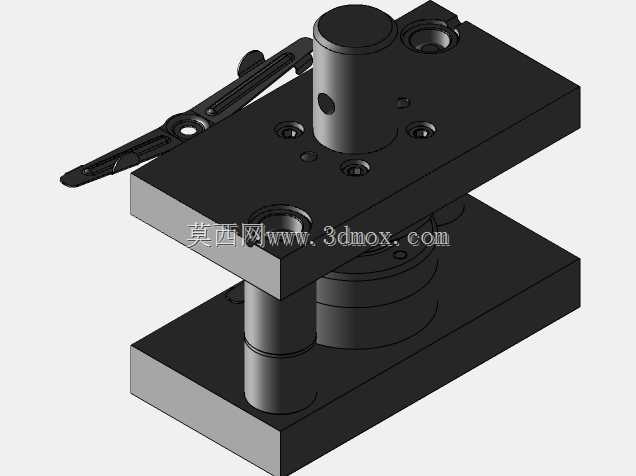

　　这套工装结构针对锁具生产环节中门锁构件的双角同步成型需求开发，日常应用于锁具五金加工车间的冲压工位，适配普通开式可倾压力机的安装接口，可直接装夹在设备滑块与工作台面之间完成批量生产作业，替代传统单角分步折弯的加工模式，解决两次成型带来的定位偏差、角度一致性差的问题。从实际加工场景来看，门锁上的两个弯折角属于锁体装配的关键配合部位，角度公差直接影响后续锁舌、锁扣板的装配顺畅度，单工序分步加工时，工件二次装夹的定位误差往往会导致两个成型角的相对位置偏移，装配时出现锁舌卡滞、配合间隙超差的问题，这套工装通过一次冲程完成两个角的同步成型，从工艺端消除了二次定位带来的误差源。结构上采用标准冷冲模的三板式模架布局，

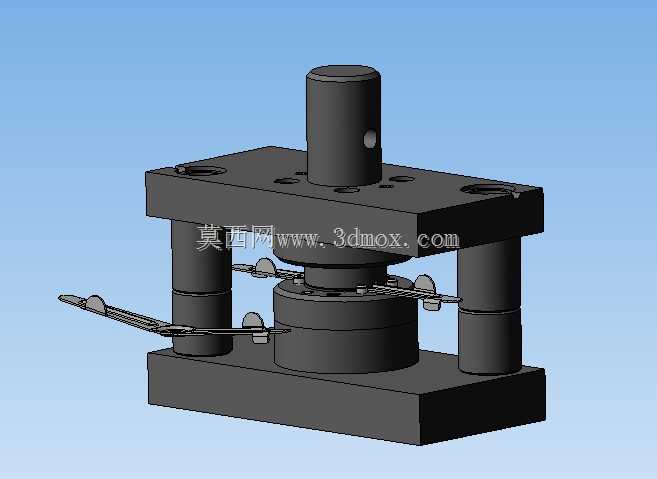

　　上下模座通过对角布置的导柱导套实现合模导向，导柱选用SUJ2轴承钢淬硬处理，配合铜合金导套保证长期往复冲压的导向精度，避免合模时出现啃模、偏载的问题。上模部分通过模柄与压力机滑块连接，模柄与上模座采用H7/m6的过渡配合，加装防转销钉避免冲压过程中模柄转动导致的上模偏移；成型凸模采用分体式镶块结构，两个成型工位的凸模单独加工后通过螺钉、销钉固定在上模固定板上，单个凸模磨损后可单独拆卸更换，无需整体报废上模组件，降低后期维护成本。下模部分设置了对应的成型凹模，凹模入口处做了R0.8的圆角过渡，避免冲压过程中工件表面出现拉伤、压痕，影响门锁构件的表面质量；下模座上加装了弹性卸料装置，通过矩形弹簧提供卸料力，冲压完成后上模回程时，

　　卸料板可将卡在上模的工件平稳脱出，避免工件随上模上行带出工位，保障连续作业的安全性。考虑到门锁冲压件多为0.8-1.5mm厚度的冷轧钢板或镀锌钢板，成型过程中需要控制回弹量，设计时在凸模和凹模的成型面做了1.5°-2°的回弹补偿角，根据不同板材的屈服强度可更换对应补偿量的镶块，保证成型后角度稳定在90°±0.5°的公差范围内。工位两侧设置了可调式定位挡板，挡板通过腰型孔固定在下模座上，可根据不同规格门锁坯料的尺寸调整定位位置，适配一定尺寸范围内的同类型门锁工件加工，减少换模调整的时间。安装边界方面，整套工装的闭合高度适配160吨及以下普通机械压力机的安装参数，上模座的模柄直径为50mm，匹配常规压力机的滑块模柄孔尺寸，

　　下模座的安装槽间距对应标准压力机工作台的T型槽位置，装夹时可直接通过T型螺栓快速固定，无需额外加工转接板。实际生产验证中，这套工装单次冲程即可完成双角成型，单工位加工节拍可达每分钟30-40件，相比传统分步加工效率提升1倍以上，成型后的工件两个角的位置度偏差可控制在0.1mm以内，角度一致性稳定，能够满足锁具大批量生产的质量要求。结构设计上充分考虑了冲压作业的操作安全性，下模前端设置了安全挡边，避免操作人员手部误入合模区域，卸料板的行程做了限位设计，防止弹簧过度压缩失效，导柱的下端加装了防尘圈，减少车间内的金属碎屑进入导套配合面，延长模架的使用寿命。
