立式法兰安装螺旋齿轮减速电机结构

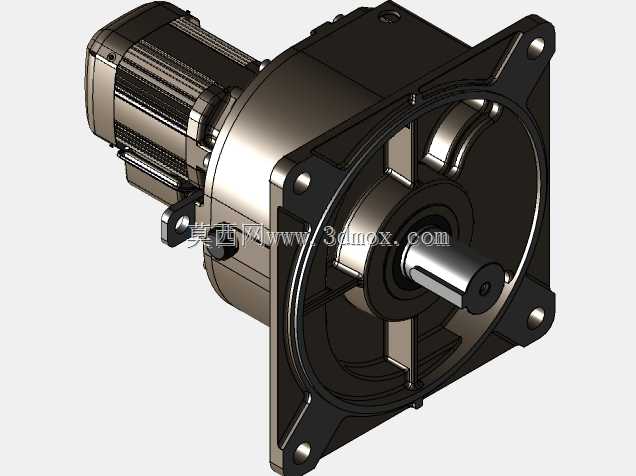

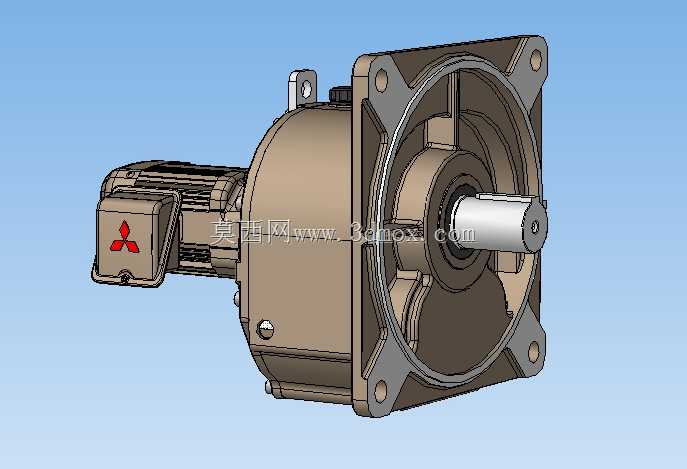

　　在自动化生产线输送段、包装机械主驱动、食品加工设备传动单元这类对安装空间有严格限制的场景里，法兰直装式的螺旋齿轮减速电机一直是选型清单里的高频选项，这类集成式动力单元不需要额外加装联轴器、过渡安装座，能直接把动力输出端对接设备的从动轴系，大幅压缩整套传动链的轴向占用空间。这款螺旋法兰齿轮电机采用一体化集成的结构设计，将异步驱动电机段与斜齿轮减速段做了共壳体整合，没有传统分体式电机配减速机的对接法兰冗余结构，电机的输出轴直接插入减速箱的一级齿轮腔，从根源上消除了对接同轴度偏差带来的运转振动、轴承偏磨问题。从结构布局来看，驱动电机段采用卧式侧置的排布方式，接线盒朝向与输出轴轴线呈垂直角度，现场布线时可以顺着设备侧边走线，

　　不会和前端安装的负载构件产生管线干涉；减速段的输出端采用方形法兰安装面，法兰面上的四个安装孔做了沉台设计，安装螺栓可以完全沉入沉台内，不会突出法兰端面，保证安装面和设备安装板完全贴合，不会出现局部间隙导致的输出轴跳动。齿轮传动部分采用螺旋齿啮合设计，相比直齿传动，螺旋齿的啮合重合度更高，单齿承受的载荷更小，运转时的啮合冲击噪声更低，适合需要长时间连续运转的工业工况；减速箱内部的齿轮轴系采用跨距合理的深沟球轴承支撑，能同时承受径向负载与一定程度的轴向负载，适配带轮、链轮、直连辊轴这类常见的负载连接形式。在安装边界设计上，输出轴采用标准平键连接结构，轴伸长度、轴径尺寸都匹配通用工业安装规范，

　　现场替换同规格产品时不需要重新加工负载端的连接孔位；法兰安装面的止口尺寸做了公差精准控制，安装时可以通过止口快速定位同轴度，不需要反复打表调整就能保证输出轴和负载轴的对中精度。接线盒部分采用独立的密封腔体设计，接线端子和减速箱内部完全隔离，能避免减速箱内的润滑脂挥发物侵入接线腔造成接线端子氧化，同时接线腔的预留走线空间足够容纳常规线径的动力线缆，现场接线操作不需要额外扩腔。从实际使用的角度看，这类集成式减速电机的润滑腔采用一体化密封设计，出厂时已经预注适配长周期运转的润滑脂，日常维护不需要频繁开盖补脂，减少了设备运维的工作量；壳体表面采用散热筋结构设计，顺着电机运转的气流方向排布，连续额定负载运转时能把壳体温度控制在合理区间，

　　不会因为过热导致绕组绝缘老化加速。在结构建模的细节处理上，所有的安装孔位、倒角、密封槽都按照实际加工尺寸还原，螺栓头的沉孔深度、密封胶圈的安装槽尺寸都符合机械设计手册的规范要求，输出轴的键槽位置、退刀槽尺寸也完全匹配实际加工公差，做设备整体装配仿真时可以直接调用，不需要额外修正尺寸就能完成干涉检查；法兰面的安装孔位置度、止口的同轴度都按照实际加工公差带做了建模还原，模拟装配时能真实反映现场安装可能出现的偏差情况，给结构设计阶段的安装空间预留提供准确的参考依据。这类减速电机的选型通常需要匹配负载的转速、扭矩需求，同时核对安装法兰的尺寸、输出轴的轴径与轴伸长度，避免出现安装位不匹配的问题；建模时还原的外形轮廓尺寸可以直接用来做设备布局的空间校验，确认电机安装后不会和周边的护罩、管线、其他构件产生运动干涉，尤其是在设备布局比较紧凑的自动化设备里，精准的外形尺寸能减少设计阶段的反复修改工作量。
