集成电磁制动功能的直流伺服电机结构

　　这款集成电制动单元的直流伺服电机，核心面向需要精准停机定位、断电防溜车的工业传动场景，在数控进给轴、自动化输送线的升降驱动单元、精密装配机械手的关节驱动、包装设备的间歇送料机构中都有广泛适配空间。区别于普通无制动伺服电机，其内置的失电制动结构可在驱动电源切断的瞬间完成输出轴锁止，避免垂直布置的负载因重力下坠，或是高速运转的工位因惯性出现过冲位移，从结构层面提升设备运行的安全冗余。

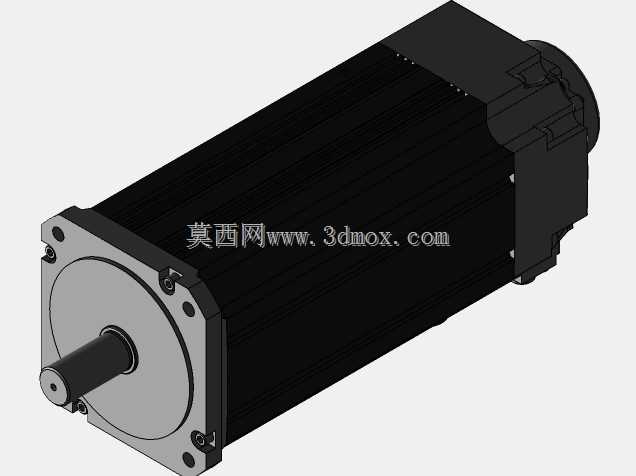

　　从结构设计逻辑来看，该电机采用定子与制动单元同轴集成的布局，将制动摩擦副、励磁线圈布置在电机非输出端的端盖内侧，没有额外增加过长的轴向安装尺寸，适配原有普通伺服电机的安装空间，不需要对设备的安装板位做大规模改动。输出端采用标准法兰安装接口，轴伸端加工有标准键槽，可直接匹配联轴器、同步带轮、行星减速机输入端等常见传动连接件，安装对接时的同轴度公差控制在行业常规精度范围内，不需要额外做复杂的适配加工。

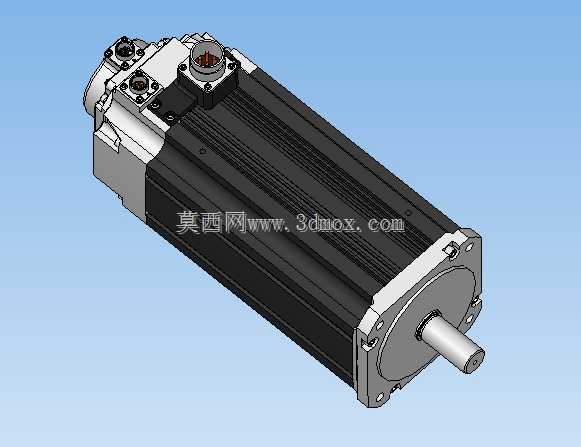

　　电机本体的外壳采用轴向散热筋结构，沿机壳圆周方向均匀分布的凸起筋条可增大与空气的接触面积，在设备常规风冷环境下即可满足额定工况的散热需求，不需要额外加装独立散热风扇，减少了设备的外接布线点位。后端的动力与编码器接插件采用侧向布置的防水接插件，接插件的安装面与机壳端面做了密封槽设计，可适配车间多粉尘、少量切削液飞溅的加工场景，避免异物进入接插件内部导致的接触不良问题。

　　内置的制动单元采用摩擦片式失电制动结构，励磁线圈通电时产生电磁吸力吸合衔铁，使摩擦片与制动盘脱离，电机输出轴可自由运转；当线圈断电时，内置的弹簧结构快速推动衔铁压紧摩擦副，通过摩擦力将输出轴与后端盖锁止为一体，制动响应时间控制在毫秒级，可满足高速工况下的快速停机需求。制动单元的摩擦片采用耐磨损的复合摩擦材料，长期频繁启停工况下的磨损量控制在合理区间，不需要频繁拆解维护。

　　从安装边界来看，该电机的法兰安装孔位采用圆周均布设计，安装孔的中心距、轴伸直径、轴伸长度都符合通用伺服电机的安装尺寸规范，设备设计选型时可直接替换同功率等级的普通直流伺服电机，不需要重新调整安装板的孔位加工尺寸。电机的整体径向尺寸控制紧凑，在狭小的设备腔体内部也可完成布置，不会与周边的走线槽、其他传动部件产生空间干涉。接线端的标识清晰区分动力线、制动控制线、编码器反馈线，现场布线时可快速完成接线对位，减少接线错误导致的器件损坏风险。

　　在实际工况适配中，该电机的直流驱动特性可实现宽范围的转速调节，低速运转时的扭矩输出平稳，不会出现步进电机常见的低速抖动问题，搭配伺服驱动器可实现位置、速度、扭矩三种控制模式的切换，满足不同设备的控制需求。集成的制动单元不需要额外安装独立的外置制动器，减少了传动链的长度，降低了传动环节的背隙，提升了整体传动精度，对于需要正反转频繁切换、定位精度要求高的工位，这种集成结构的优势尤为明显。设计时充分考虑了日常维护的便利性，后端的制动单元可通过拆解端盖完成摩擦片的检查与更换，不需要将整个电机从设备上完全拆除，降低了后期维护的工作量与停机时间。
