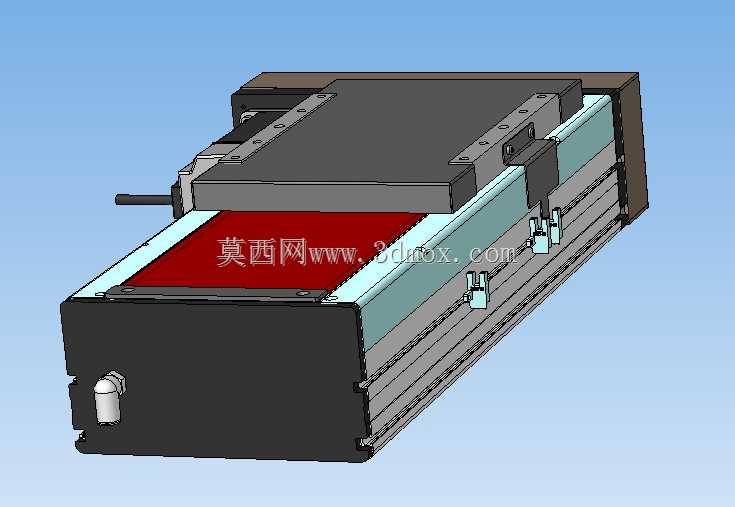

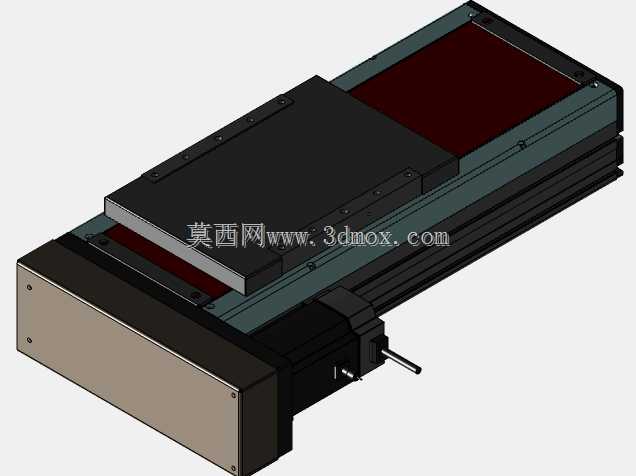

150mm行程右侧驱动直线运动滑台模组

　　在精密装配、检测分选、小型物料移栽这类需要短行程高精度直线往复动作的工位上，这类集成式直线运动单元是设备搭建时的常用核心部件，不用设计人员从零开始拆分导轨、丝杠、驱动、防护的独立结构，能大幅缩短非标设备的开发周期。这款直线运动单元额定有效行程为150mm，驱动电机布置在滑台本体的右侧端，整体采用封闭式结构设计，外侧覆盖有风琴式防护帘与金属侧封板，能阻挡车间环境里的切削碎屑、粉尘、少量切削液溅入内部传动副，在3C电子小件组装、实验室样本移送、小型工件点位检测这类工况下，能长期保持内部传动结构的清洁度，降低日常维护的频次。从结构设计逻辑来看，这款模组将承载滑座、直线导向副、传动副、驱动连接座、限位结构做了一体化集成，

　　底部是平整的安装基准面，加工时保证了安装面与导轨导向面的平行度公差，安装时只需要将模组底部通过螺栓固定在设备的安装基板上，完成驱动电机的接线与原点、限位传感器的调试即可投入使用，不需要现场反复校准导轨平行度、丝杠同轴度这类需要较高装配经验的工序。滑座的顶面加工有标准的螺纹安装孔阵列，用来搭载末端执行件，不管是小型气动夹爪、真空吸盘架还是检测探头支架，都可以直接通过螺栓锁紧固定，不需要额外加工过渡连接板，适配多数轻负载直线移送场景的安装需求。导向部分采用的是高刚性直线导轨搭配滑块的结构，能承受垂直于运动方向的倾覆力矩与径向负载，避免滑台在带载伸出时出现低头、侧偏的问题，保证运动过程中的位置重复精度。

　　传动结构将旋转运动转化为滑座的直线往复动作，端侧的电机安装座做了精准的止口定位，保证电机输出轴与传动部件的同轴度，减少高速运行时的传动抖动与异常磨损。模组的两端设置有硬限位缓冲结构，即使软件层面的限位触发失效，滑座运动到行程端点时也会被缓冲结构承接，避免硬碰撞损坏内部传动零件或者端侧的驱动电机。侧面预留的电气接头可以直接对接设备的控制线路，整体走线可以沿着模组侧部的走线槽布置，不会出现线缆随滑台运动拖拽、剐蹭的问题。从安装边界尺寸来看，这款模组的本体宽度、高度都做了紧凑型设计，在设备内部布局时不会占用过多的安装空间，150mm的行程刚好覆盖多数小型工位的动作范围，不会因为行程冗余造成模组长度浪费、设备整体尺寸变大的问题。

　　在做设备三维布局时，这款模组的模型可以直接导入装配体中，提前模拟滑台全行程运动时的干涉情况，验证末端执行件在各个点位的位置是否符合工艺要求，检查电机端的接线空间、维护操作空间是否充足，避免实际加工装配后才发现结构干涉、操作空间不足的问题。不同于开放式的导轨丝杠组合，这种封闭式集成模组在出厂时已经完成了内部润滑与预紧调整，现场安装不需要拆解内部结构，能避免装配过程中杂质进入传动副、预紧力调整不当造成的运行卡顿、精度丢失问题。针对不同的安装场景，这款模组既可以水平安装作为水平移送轴使用，也可以通过侧装、倒装的方式布置，适配不同设备的结构布局需求，导向结构的负载能力可以覆盖多数轻载高速往复运动的工况要求，运行时的噪音控制也符合车间生产的环境要求，不需要额外加装隔音防护结构。
