交叉滚轮式直线导轨精密导向组件

项目分类:通用机械零部件 发布时间:2023-07-08 ID:696315
  • 交叉滚轮式直线导轨精密导向组件
  • 交叉滚轮式直线导轨精密导向组件

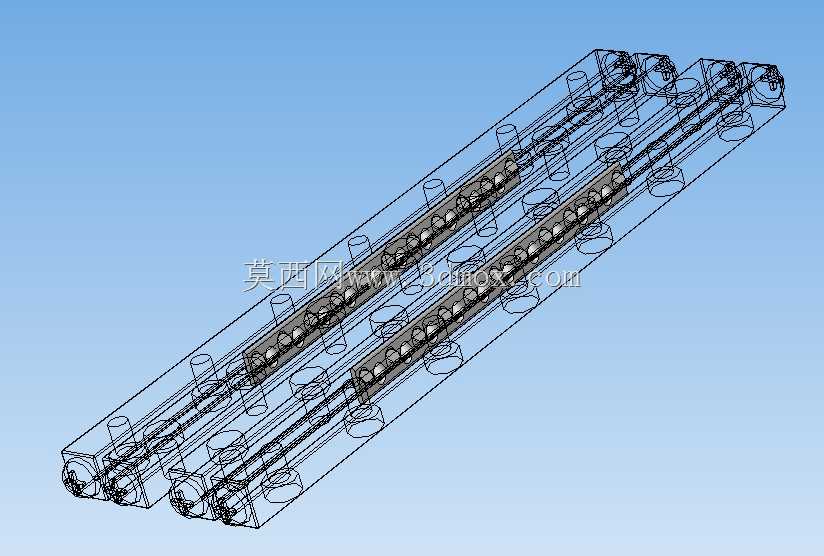

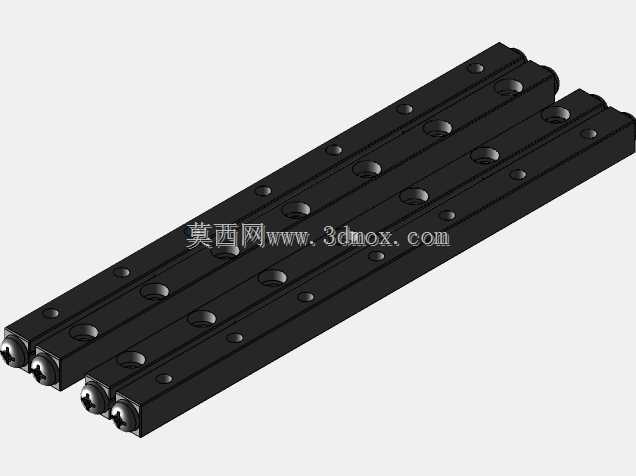

  在精密检测设备、半导体晶圆搬运工位、小型精密机床的进给单元中,这类带交叉滚轮的线性导向结构,是解决小行程高精度直线运动需求的核心部件,区别于常规滚珠直线导轨的循环滚珠结构,交叉滚轮的排布方式能在有限安装空间内提供更高的刚性与负载能力,同时将运动间隙控制在微米级区间。从结构设计逻辑来看,两根平行导轨作为基准安装面,滚轮保持架将圆柱滚轮以90度交叉排列的方式嵌装在两根导轨之间,每颗滚轮的轴线与相邻滚轮呈垂直交错状态,运动过程中滚轮在导轨的V型滚道面上做纯滚动,既可以承受垂直方向的下压负载,也能承受水平方向的侧向负载,同时可抵消一定的倾覆力矩,不需要额外增加辅助导向块就能满足多方向受力的使用场景。本次涉及的导向组件行程为105mm,

  滚轮公称直径2mm,整体截面尺寸紧凑,安装时仅需要在设备基板上加工对应平行度要求的安装平面,通过导轨两端的安装孔位完成锁固即可,不需要复杂的预紧调整工序,保持架的限位结构可以避免滚轮在行程极限位置脱出,同时在往复运动过程中保持滚轮的排布间距稳定,不会出现偏载卡顿的问题。在实际选型应用中,这类小规格交叉滚轮导轨常被用在光学镜头调焦滑台、精密点胶设备的Z轴进给单元、医疗检测仪器的样本移送工位,这类场景的共同特点是行程短、运动频次高、对运动平稳性要求高,不允许出现爬行或者间隙窜动的问题。设计建模过程中,需要重点保证V型滚道的角度公差与表面粗糙度,滚道面的角度偏差会直接导致滚轮接触应力不均,长期运行后出现局部磨损过快、精度丧失的问题;

  滚轮保持架的窗口尺寸需要与滚轮直径做间隙配合,间隙过大会导致滚轮运行中出现歪斜,间隙过小则会增大运动阻力,甚至出现卡滞现象。安装边界方面,两根导轨的平行度公差需要控制在0.02mm/100mm以内,安装平面的平面度不低于0.01mm,锁固螺丝需要采用对称分步锁紧的方式,避免安装过程中导轨产生形变,影响运行顺畅度。不同于大规格重载导轨的密封防护设计,这类小行程精密导轨通常应用在洁净车间环境内,不需要额外加装防尘刮板,仅需要在装配时涂抹适量的低阻尼润滑脂,就能满足长期免维护运行的需求。交叉滚轮的接触形式为线接触,相比滚珠的点接触形式,在相同外形尺寸下,额定动负载能提升40%以上,同时抗冲击性能更优,在频繁启停的往复运动工况下,

  不会出现滚珠挤压回流管产生的振动与噪音,能有效提升设备运行的平稳性,对于需要保证运动过程中无振动干扰的精密检测类设备而言,这一特性尤为关键。建模时需要还原滚轮与滚道的接触状态,保持架的限位结构细节,以及导轨两端的安装孔位、倒角等工艺特征,确保模型导入装配环境后,可以直接完成虚拟装配验证,检查运动行程内是否存在干涉,安装孔位是否与设备基板的预留孔位匹配,减少实际加工装配阶段的试错成本。
