三菱NV225-CWU三极塑壳断路器结构设计

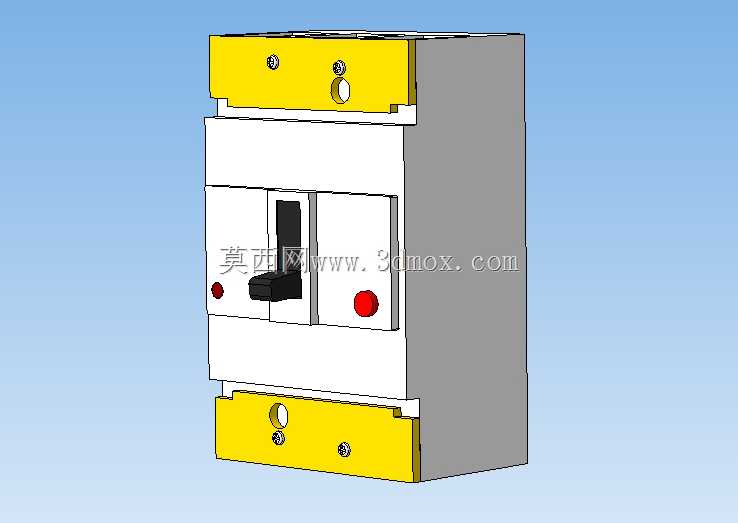

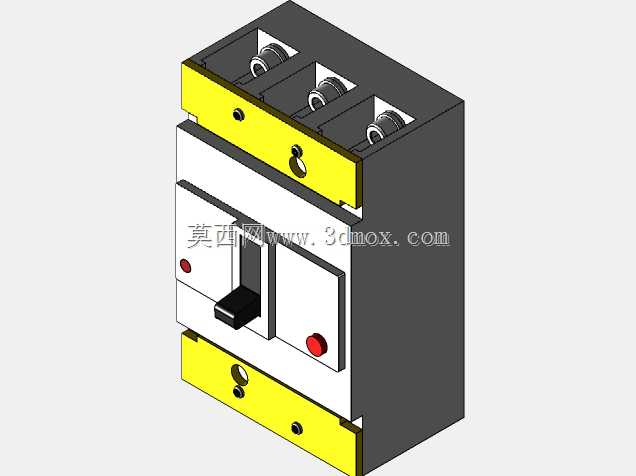

　　在低压配电系统的终端与分支回路设计中，塑壳断路器是承担过载、短路保护与线路分合控制的核心元件，本次呈现的三极断路器结构，适配三相交流配电场景，常见于工业厂房低压柜、设备动力进线端、商用建筑配电竖井等位置，可在回路出现过载电流、短路故障时快速分断电路，避免线缆过热烧毁、后端设备受大电流冲击损坏，同时也可作为线路的手动分合开关，满足日常检修断电的操作需求。从结构设计逻辑来看，该断路器采用模块化分层布局，上下两端的黄色结构为进出线接线端子安装位，预留的螺栓孔位用于压接对应线径的铜排或电缆，端子区域做了凸起的防护边设计，可避免接线后裸露带电体的安全间隙不足问题，降低相间短路的风险。中部的白色主体为操作与脱扣机构容纳腔，

　　正面设置的黑色操作手柄具备明确的分合位置指示，手柄两侧的红色按钮分别对应分闸触发与故障复位功能，左侧红色指示点可直观反馈断路器的分合状态，无需额外辅助指示即可快速判断回路通断情况。整体外壳采用高强度工程塑料注塑成型，灰色侧壳与白色正面盖板通过卡扣与螺丝组合固定，既保证了内部机构的防护等级，也方便后期检修时快速拆解。从安装边界来看，该断路器为标准导轨安装兼容设计？不对，该型号为固定式安装结构，背部预留的安装孔位可直接固定在配电板或柜体安装梁上，整体外形的宽度、高度与深度尺寸适配225A电流等级的常规安装空间，三相极间的隔离筋在壳体内部一体成型，可保证相间的绝缘距离满足低压电器的安全规范要求，避免大电流分断时的电弧跨接问题。

　　在建模细节处理上，接线端子的固定螺丝、操作机构的联动间隙、按钮的按压行程预留都做了1:1的还原，可直接用于配电柜体的布局干涉检查、模拟装配，也可作为低压电器教学演示的三维素材，帮助设计人员直观理解塑壳断路器的外部结构与安装配合关系。在实际工程选型中，这类三极断路器主要用于三相三线制的动力回路，可根据后端负载的额定电流、短路分断能力要求匹配对应参数，安装时需保证进出线的相序一致，接线端子的压接扭矩符合规范，避免接触电阻过大导致的发热问题，同时操作手柄的操作空间需预留足够的手指操作距离，周边预留的散热空间可保证断路器在额定电流下长期工作时的温升不超过标准限值。模型的外观分色完全对照实物做了区分，黄色端子区、白色操作区、

　　灰色侧壳的配色还原了实物的视觉特征，各个部件的装配关系清晰，没有出现结构干涉的问题，可直接导出用于配电系统的三维布线仿真、柜体数字孪生建模等场景，帮助结构设计人员在柜体设计阶段就完成元件的布局校验，减少后期生产装配时的干涉整改工作量。
