XYZ轴手动调节微型位移心轴结构

　　这款XYZ三轴手动调节微型心轴，是面向精密微装配、光学元件对位、实验室小型工装搭建场景开发的手动位移构件，日常在半导体封装辅助工装、微型光学实验架、小型传感器标定工位上的应用频次极高，很多做桌面级精密设备开发的工程师，在需要小行程、高稳定性手动对位的工位上，都会优先考虑这类结构，不需要额外接气接电，纯机械结构的可靠性在小批量试制、实验室调试场景下优势非常明显。

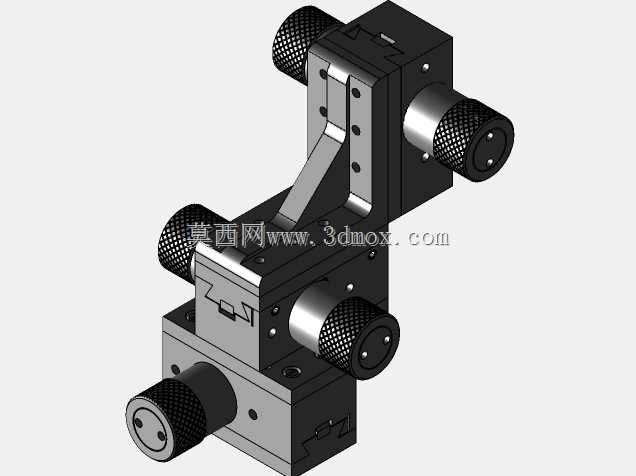

　　从结构设计逻辑来看，三个轴向的调节模块采用层叠式布局，最底层为X轴滑移单元，中间层搭载Y轴调节结构，最上层的Z轴立板直接承载安装心轴，每个轴向的进给都采用滚花旋钮直驱丝杆的结构，旋钮表面做了网纹滚花处理，即使手上沾有少量无尘布纤维、微量防锈油，也能稳定拧动调节，不会出现打滑的问题。每个调节轴的导轨副都采用了燕尾槽滑移结构，配合紧定螺钉可以在调节到位后直接锁死位置，避免设备搬运、调试过程中出现位置偏移，相比交叉滚子导轨的微型滑台，燕尾槽结构的抗侧向冲击能力更强，对使用环境的洁净度要求更低，即使在普通机加工车间的装配工位上使用，也不会因为少量金属粉尘进入导轨面出现卡滞。

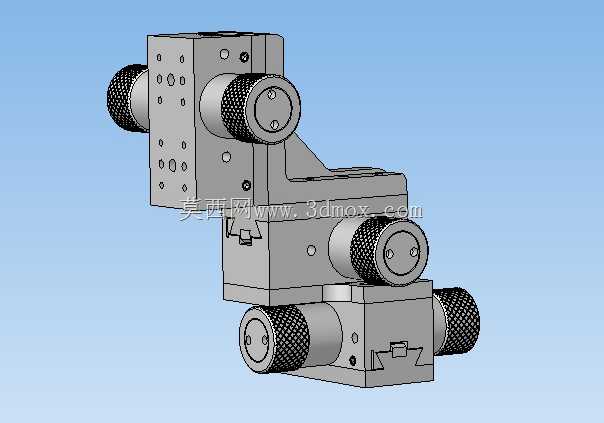

　　安装边界方面，整个构件的底座采用标准燕尾槽安装接口，可以直接适配市面上多数桌面级光学平台、小型工装底板的安装槽位，不需要额外加工转接板；上层心轴的安装面做了密集的标准螺纹孔阵列，孔位间距按照小型光学调整架、微型夹具的通用安装尺寸排布，可以直接装夹直径1-10mm的工件心轴，也可以通过转接板安装小型视觉相机、点胶针头、探针等需要精密对位的执行元件。三个轴向的手动调节行程均控制在±6mm范围内，调节精度可以达到0.02mm每旋钮格，完全覆盖微装配场景下的对位行程需求，不会因为行程过大导致调节时出现过冲，也不会因为行程不足无法覆盖对位偏差范围。

　　实际使用过程中，这类手动心轴的维护成本极低，因为没有电机、光栅尺等电子元器件，只需要定期在导轨面、丝杆副上涂抹少量低温润滑脂，就可以长期保持顺畅的调节手感，不会出现电动滑台常见的丢步、线缆干扰等问题。在做小型工装设计的时候，很多工程师会忽略手动调节构件的安装空间预留，这款微型心轴的整体外轮廓尺寸控制得非常紧凑，三个方向的最大外伸尺寸都不超过60mm，即使在空间非常局促的桌面级设备内部，也能找到合适的安装位置，不会和周边的送料结构、检测元件产生运动干涉。

　　从结构细节来看，每个轴向的滑移块都做了减重槽设计，在保证结构刚性的前提下尽可能降低整体重量，避免因为上层负载过重导致Z轴出现下坠偏移；所有外露的金属表面都做了硬质阳极氧化处理，耐磨性能比普通发黑处理提升三倍以上，长期反复调节也不会出现表面磨损掉屑的问题，适合在洁净度要求较高的装配工位使用。心轴的安装端面做了精磨处理，平面度控制在0.01mm以内，保证装夹元件之后不会出现安装倾斜，减少后续对位的调整工作量。很多做非标小设备的工程师在试制阶段，都会先用这类手动三轴心轴做工艺验证，等工艺参数固化之后再考虑替换成电动位移台，既能降低试制阶段的成本，也能快速验证工位的对位行程、调节精度是否满足工艺要求，避免直接采购电动构件出现参数不匹配造成的浪费。
