带制动结构螺旋法兰安装式齿轮减速电机

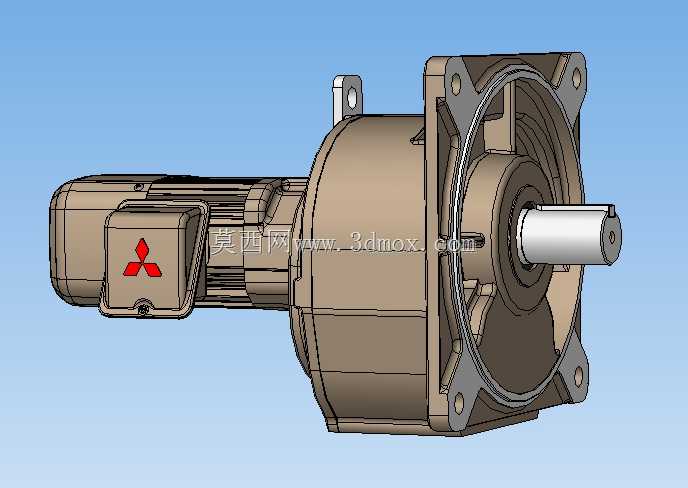

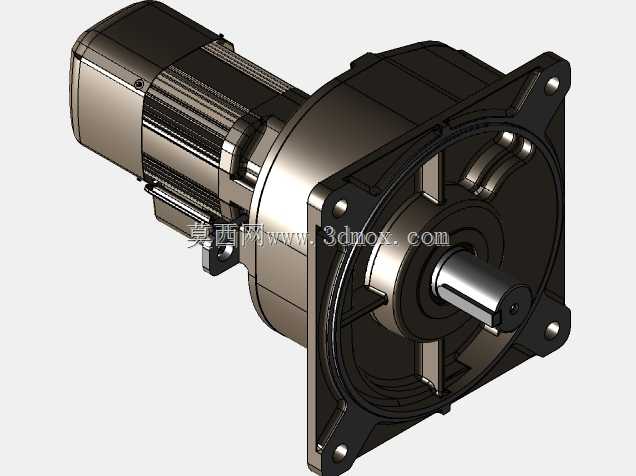

　　在自动化输送线、包装机械、小型起重配套、食品加工生产线这类需要精准停位、负载保持的传动场景里，集成制动功能的齿轮减速电机一直是动力单元的核心选型方向，这款螺旋法兰安装的齿轮电机，就是针对垂直安装、频繁启停、停机后不允许负载溜车的工况做的结构整合设计。从实际安装适配的角度看，前端的方形法兰安装面做了四孔均布的定位设计，止口尺寸匹配通用立式安装的设备接口，不需要额外做转接板就能直接固定在设备的安装立板上，输出轴采用单平键的扭矩传递结构，轴伸长度和直径匹配常规联轴器、链轮、同步带轮的安装孔径，现场装配的时候不需要额外做轴的二次加工，能直接对接负载端的传动件。集成的制动器模块布置在电机尾端和齿轮箱之间的位置，没有额外增加整机的轴向安装长度，

　　对于安装空间局促的立式设备来说，这个布局能有效压缩动力单元的占用空间，不会因为加装制动结构出现和周边机架、护罩干涉的问题。齿轮传动部分采用斜齿啮合的结构设计，相比直齿传动，运行过程中的啮合重合度更高，传动噪音更低，承载的冲击载荷能力更强，针对0.4kW功率段的输出扭矩做了齿面强度校核，齿部做了硬化处理，能承受频繁正反转带来的冲击载荷，不会出现短时间内齿面点蚀、断齿的问题。接线盒布置在电机机壳的侧上方，接线口的朝向可以根据现场布线需求做90度旋转调整，不管是线缆从上方、侧方进入接线盒，都能保证线缆的弯曲半径符合布线规范，不会出现线缆过度弯折导致绝缘层破损的问题。机壳采用散热筋一体化的铸铝结构，既保证了整机的结构强度，

　　又能通过表面的散热筋把电机和齿轮箱运行过程中产生的热量快速散出，长时间额定负载运行的时候，机壳表面温度不会超过绝缘等级允许的温升范围，不需要额外加装散热风扇就能满足连续运行的散热需求。制动器采用断电制动的结构逻辑，设备正常通电运行的时候，制动器的摩擦副处于脱开状态，不会额外增加传动阻力，也不会产生摩擦损耗；当设备断电、或者触发急停信号的时候，制动器的摩擦副会在弹簧力的作用下快速抱合，直接锁止电机的转子轴，从动力输入端切断扭矩传递路径，避免输出端带的负载因为重力或者惯性出现溜车、滑移的问题，停机定位的精度能控制在很小的角度范围内，对于需要定点停位的工位来说，能省掉额外的机械定位结构。在做三维建模的时候，整个模型的安装边界尺寸都做了1:

　　1的还原，包括法兰止口的配合公差、输出轴的键槽尺寸、安装孔的位置度、接线盒的外部轮廓都和实物保持一致，结构设计人员在做设备整体布局的时候，可以直接把这个模型导入装配体里做干涉检查，不需要反复核对二维图纸的尺寸，能有效减少设计阶段的尺寸核对工作量，避免后期装配的时候出现安装孔对不上、和周边零件干涉的问题。从选型适配的角度看，这款电机的速比覆盖范围能满足不同输出转速的需求，不管是需要低转速大扭矩的输送工况，还是需要相对高转速的搅拌工况，都能通过匹配对应的齿轮副参数满足使用要求，法兰安装的结构也能适配卧式、立式两种安装姿态，只需要在安装的时候注意油封的朝向，就能满足不同安装方向的密封要求，不会出现齿轮箱润滑油渗漏的问题。整机的外部轮廓没有突出的尖锐棱角，所有的安装固定螺栓都做了沉台设计，外部没有突出的螺栓头，设备运行过程中不会刮碰到周边的管线或者操作人员的衣物，符合机械设备的安全设计规范。
