带断电制动功能的三菱直流伺服电机结构

　　这款带电动制动器的直流伺服电机，核心应用场景集中在需要精准位置保持、断电防溜车的自动化传动链路中，比如立式数控进给轴、垂直升降模组、关节型工业机器人的大臂回转关节、高精度传送带的启停定位段，这类工况一旦出现驱动断电，负载受重力或惯性冲击出现位移，轻则造成加工件报废、定位精度超差，重则引发设备碰撞、人员操作安全隐患，集成的电动制动器刚好能在驱动失电瞬间完成抱闸锁止，把输出轴的位置牢牢固定，不需要额外加装外置的制动抱闸机构，能大幅缩减设备端的安装空间占用。

　　从实际功能特性来看，这款直流伺服电机的制动器采用失电制动设计逻辑，也就是电机驱动绕组通电时，制动器内部的电磁线圈同步得电吸合摩擦片，解除对输出轴的锁止状态，电机可以正常输出扭矩完成转速、位置的闭环控制；当控制回路断电或者触发急停信号时，电磁线圈立刻失电，内置的弹簧结构会快速推动摩擦片压紧制动盘，在毫秒级时间内完成输出轴的锁止，制动扭矩匹配电机额定输出扭矩的1.2倍以上，能满足常规垂直负载的保持需求，不会出现负载下滑的问题。电机本体采用直流供电架构，相比同功率的交流伺服电机，低速段的扭矩输出线性度更好，转速波动更小，适合低速重载的精准传动场景，比如磨床的进给轴、高精度贴装设备的驱动轴，这类场景对低速运行的平稳性要求极高，直流伺服的特性刚好能匹配需求。

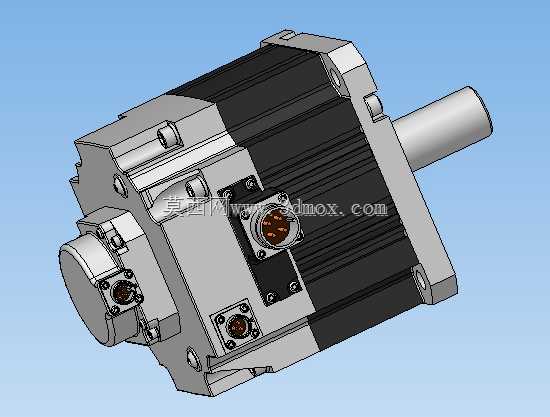

　　在设计思路上，这款电机采用集成化的结构布局，把制动器模块直接集成在电机后端盖的位置，和电机本体共用壳体、输出轴支撑轴承，没有额外的外置连接法兰，整体结构的同轴度更容易保证，不会出现外置制动器安装时的不同心导致的制动偏磨、输出轴卡滞问题。电机的接线接口全部布置在壳体侧方的接线盒位置，三个航空插接口分别对应电机动力绕组、编码器反馈信号、制动器供电回路，接口采用防呆设计，不同功能的插接口针脚定义、外形尺寸做了区分，现场接线时不会出现插错的问题，同时接口的防护等级能满足车间常规的切削液飞溅、粉尘环境使用要求，不需要额外做防护处理。电机壳体的散热筋采用轴向直槽设计，沿电机壳体圆周均匀分布，在电机运行时，转子自带的散热风叶能带动空气沿散热筋轴向流动，把绕组和制动器工作产生的热量快速带走，长时间额定负载运行时，壳体表面温度能控制在合理区间，不会因为过热触发绕组的温度保护，影响设备的连续运行。

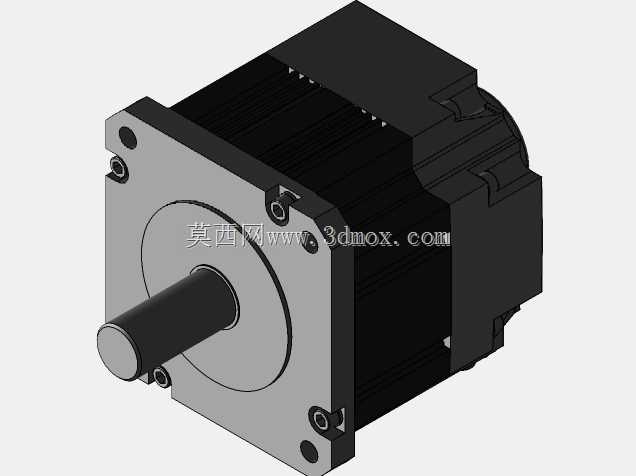

　　从安装边界和外形尺寸来看，这款电机的输出轴采用标准的光轴带键槽设计，轴径、键槽尺寸、轴伸长度匹配通用伺服电机的安装尺寸标准，设备端的安装法兰采用方形止口设计，止口的配合公差采用H7/k6的过渡配合，安装时能快速完成电机和负载端的同轴定位，不需要反复调整同轴度。电机的整体长度比同功率不带制动器的直流伺服电机长约15%，主要是后端集成制动器模块占用的轴向空间，在做设备结构设计时，需要预留出对应的轴向安装空间，避免和设备端的其他结构件出现干涉。电机的安装孔采用通孔设计，可以从电机前端直接穿螺栓固定到设备的安装法兰上，安装操作空间要求低，即使是在设备内部狭窄的安装位置，也能完成固定操作。另外需要注意的是，制动器的供电回路需要和电机的动力回路做独立的布线设计，避免动力线的电磁干扰影响制动器的正常吸合，编码器的反馈线需要采用屏蔽线，屏蔽层单端接地，避免车间内的变频器、焊接设备产生的电磁干扰影响位置反馈信号的准确性，导致电机出现定位偏差、运行抖动的问题。

　　在实际选型匹配时，需要根据负载的转动惯量、运行转速、需要的保持扭矩来确认这款电机的适配性，尤其是垂直安装的工况，要核算负载折算到电机轴的扭矩，确保制动器的保持扭矩有足够的安全余量，避免长时间使用后摩擦片磨损导致制动力不足。电机后端的编码器采用高分辨率的光电编码器，能实现微米级的位置反馈精度，配合驱动器的闭环控制，能实现0.001度级别的定位精度，满足高精度加工、装配设备的使用需求。
