XY轴手动微型位移调节心轴滑台

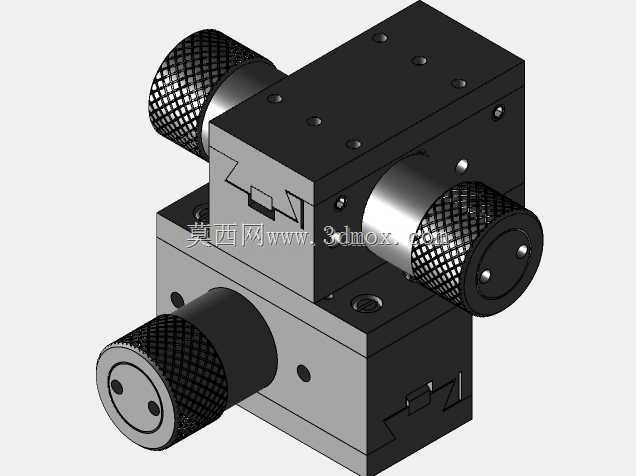

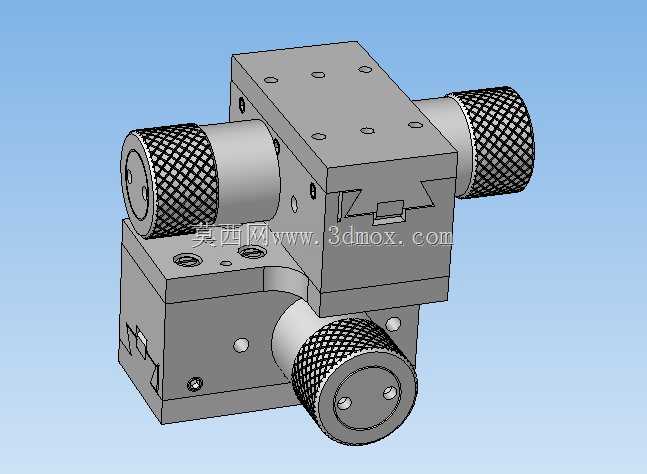

　　在实验室光学装调、小型精密检测治具、微电子工位微调这类对安装空间有严格限制的场景里，大尺寸的电动位移台往往受限于体积无法布设，手动微型调节滑台就成了这类工况下的核心调节部件，本次涉及的XY轴手动微型心轴结构，就是针对这类窄空间精密微调需求开发的手动位移组件。从实际使用场景来看，这类部件常被集成在小型视觉检测工位的镜头微调架、光纤耦合装夹治具、微流控芯片装夹平台上，用来实现两个正交轴向的微米级手动对位，不需要外接动力源，操作人员直接转动外露的滚花调节旋钮就能完成位移量的调整，调试完成后依靠结构自身的阻尼保持位置稳定，不会因为设备运行的微幅振动出现位置漂移。从功能特性上看，该结构采用燕尾槽式的滑动导向配合，

　　两个轴向的导轨副集成在同一个金属块体上，没有额外的外置连接支架，整体结构非常紧凑，三个方向的外伸尺寸都控制在极小的范围内，适配安装空间局促的小型设备内部布设需求。三个外露的滚花旋钮分别对应两个轴向的粗微调？不对，仔细看结构，XY两个正交方向各布置一个调节旋钮，第三个旋钮是对应上层滑台的锁紧？不，不对，实际结构里，下层滑台实现X轴方向的直线位移，上层滑台叠装在下层滑台的燕尾导轨上，实现Y轴方向的直线位移，两个轴向的调节都采用细牙螺杆驱动，螺杆导程选的是小导程规格，转动旋钮的时候，滑台的移动量非常平缓，单手就能实现亚丝级的位移控制，滚花旋钮的网纹滚花设计是为了增大手指转动时的摩擦力，即使操作人员戴着薄型无尘手套也能稳定转动调节，

　　不会出现打滑的情况。设计思路上，整个组件没有采用分散的零件拼接，而是把两个轴向的导轨基体、螺杆安装位、安装螺纹孔都集成在整体式的金属块上，减少了拼接带来的装配累积误差，导轨配合面经过精磨处理，配合间隙控制在极小的范围内，既保证滑动的时候没有卡顿感，又能避免间隙过大带来的回程误差。滑台的顶面和侧面都预留了标准的安装螺纹孔，孔位布局适配常见的小型光学元件、检测探头、工装压块的安装尺寸，不需要额外做转接板就能直接装夹配套的功能部件，降低了用户的二次加工成本。安装边界方面，整个组件的底面为平整安装基准面，布置有对应的安装沉孔，可以直接通过内六角螺丝固定在设备的安装基板上，安装时需要保证基准面的平面度，避免安装面翘曲导致导轨副卡滞，

　　影响调节顺滑度。调节行程上，两个轴向的行程都控制在小行程范围内，刚好覆盖这类精密微调场景下的对位调整需求，不会因为行程过大导致整体结构尺寸增加。在实际选型使用的时候，需要注意该结构的负载能力有限，仅适合搭载重量较轻的功能部件，比如小型镜头、光纤头、微型检测探头这类负载，不能用来承载重型工装，否则会加剧导轨面的磨损，缩短使用寿命。日常维护的时候，只需要定期在导轨配合面涂抹少量的轻质润滑脂，就能长期保持调节的顺滑度，不需要复杂的保养流程。和市面上常见的同类型微型滑台相比，该结构把心轴式的驱动螺杆和导轨集成在一起，没有外露的细长螺杆，避免了车间环境里的粉尘、碎屑落在螺杆螺纹上导致调节卡滞的问题，防护性更好，适合在普通的工业车间环境下长期使用，不需要额外加装防尘罩。在三维建模过程中，这类结构需要重点关注燕尾导轨的配合公差、螺杆轴和滑台的连接间隙、旋钮的防滑结构细节，保证建模完成后装配体的干涉检查完全通过，各个活动部件的运动行程符合设计预期，安装孔位的位置度和实际加工要求一致，方便后续导出工程图指导生产加工。
