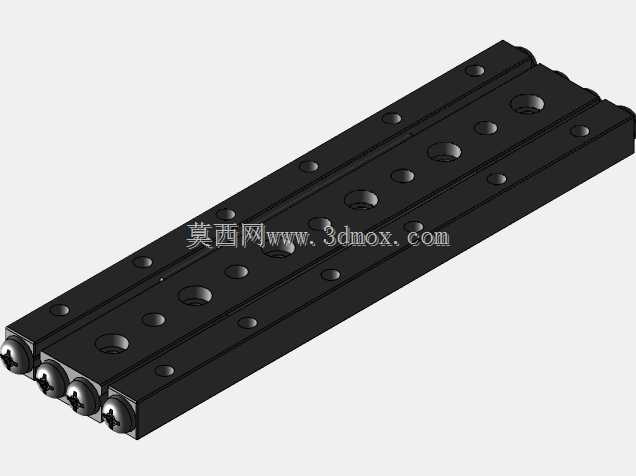

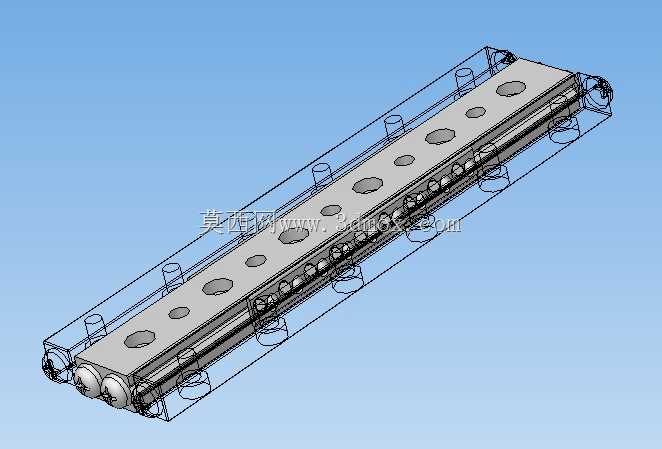

带交叉滚轮的双行程直线导轨结构

　　在精密传动领域，这类带交叉滚轮的线性导轨常被应用在行程需求紧凑、负载方向多元的设备场景中，比如小型光学检测平台的滑台进给、半导体封装设备的短距移位机构、精密工装夹具的换位导轨，还有小型自动化装配工位的直线导向单元，相比普通滚珠直线导轨，它的结构更紧凑，在有限安装空间内可以实现更稳定的低摩擦运动。从实际使用的角度看，这类导轨的核心功能是为运动部件提供高精度的直线导向，同时承受来自垂直、水平两个方向的负载，以及一定的倾覆力矩，交叉排布的滚轮可以在滚道上实现无间隙的滚动接触，避免滑动摩擦带来的爬行问题，在低速微进给的工况下也能保持平稳的运动状态，不会出现卡顿或者位移偏差。设计这款导轨结构的时候，首先要考虑的是滚道与滚轮的配合精度，

　　滚轮的安装轴需要保持严格的平行度，交叉排布的滚轮分别接触导轨两侧的滚道面，预紧力的调整要兼顾运动顺滑度和刚性，预紧过大会增加滚轮磨损、提升驱动阻力，预紧过小则会出现配合间隙，影响导向精度。导轨本体的安装基面设计有均匀分布的安装沉孔，孔位间距按照标准安装尺寸排布，方便用户直接通过螺栓将导轨固定在设备基座上，不需要额外加工转接板，降低安装适配的难度。这款导轨覆盖2mm和90mm两种行程规格，短行程版本可以用在微动调整机构上，比如检测探头的进给导向，90mm行程版本则可以满足小型工位的移位需求，导轨的整体截面尺寸偏小，适合安装在空间局促的设备内部，比如桌面型自动化设备、便携式检测仪器的内部传动结构。从结构细节上看，

　　导轨两端设计有端部限位结构，可以防止滚轮组在运动到行程端点时脱出导轨，同时端部的密封结构可以阻挡外界的粉尘、切屑进入滚道区域，延长导轨的维护周期，滚轮采用带保持架的结构，避免滚轮之间发生相互摩擦，保证每个滚轮都能均匀承受负载，在长期往复运动的过程中不会出现负载集中导致的局部磨损。在选型适配的时候，需要注意导轨的安装平面平面度要求，因为这类精密导轨对安装基面的形位公差比较敏感，如果安装面存在较大的平面度误差，会导致导轨受力变形，直接影响运动精度和使用寿命，安装时需要按照对角顺序逐步拧紧安装螺栓，避免螺栓锁紧顺序不对导致导轨产生扭曲变形。另外，这类交叉滚轮导轨的摩擦阻力比滑动导轨小很多，驱动它所需的动力更小，

　　配套小型驱动元件比如微型气缸、小型步进电机就可以实现平稳驱动，不需要大扭矩的动力单元，进一步降低整套机构的占用空间和成本。在实际的设备调试过程中，这类导轨的预压可以通过端部的调整螺钉进行微调，用户可以根据自身的负载情况和精度需求，调整到合适的预紧状态，不需要额外加工调整垫片，调试操作比较便捷。滚道的表面经过硬化处理，具备足够的耐磨性能，在正常使用工况下可以长期保持精度稳定，不会因为短时间的运行就出现精度衰减。相比同规格的滚珠导轨，交叉滚轮结构的导轨抗冲击性能更好，在有小幅振动的工况下也能保持稳定的导向，不会因为振动导致滚珠与滚道之间出现点蚀损坏，适合用在有轻微冲击的装配工位上。导轨的滑块部分与导轨本体采用一体化的装配设计，出厂时已经完成滚轮与滚道的配磨，用户不需要自行拆解装配，避免二次装配带来的精度损失，拿到后可以直接安装到设备上使用，减少现场装配的调试工作量。
