三菱HK-ST352W直流伺服电机结构模型

　　在自动化产线的传动选型环节，伺服电机的三维结构模型往往是结构工程师做布局校核的核心参考，这款对应三菱HK-ST352W规格的直流伺服电机模型，完整还原了实体产品的装配关系与外形特征，能直接嵌入各类设备的总装布局做干涉校验。从实际应用场景来看，这类中功率直流伺服电机常被用在高精度点位控制的工位，比如电子制造设备的进给轴、包装机械的牵引辊驱动、小型数控机床的进给传动，还有工业机器人的关节驱动单元，相比交流伺服，直流伺服的低速扭矩输出特性更平稳，在需要低速大扭矩直驱、避免减速箱背隙影响的场景下适配性更强。

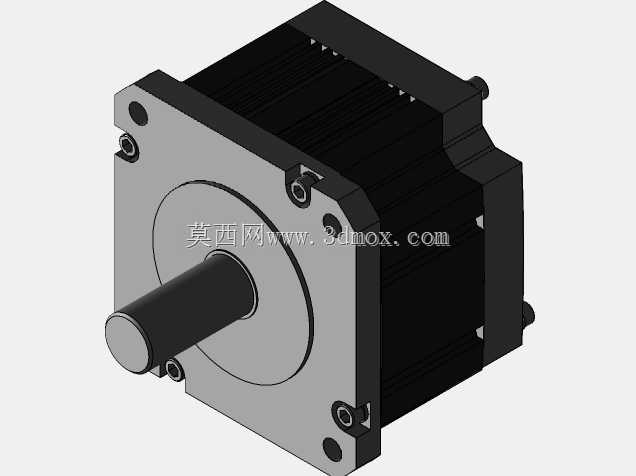

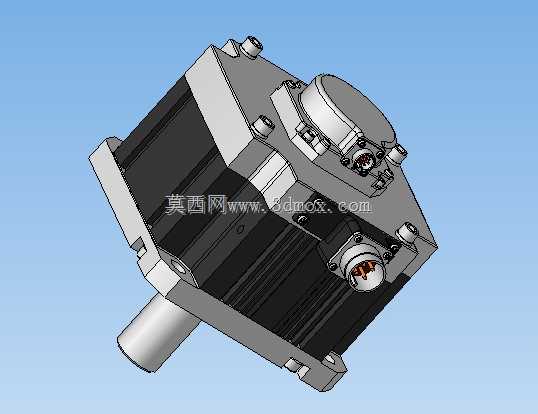

　　从模型还原的结构特征来看，主体的定子壳体采用带散热筋的方形切边结构，不是传统圆形电机的柱面外壳，这种设计一方面是增加壳体的散热面积，在持续额定负载运行时能通过壳体筋条提升空气对流散热效率，另一方面方形的安装基准面更方便做安装定位，不需要额外做抱箍固定，直接通过法兰端面的止口与安装板配合，就能保证输出轴与传动部件的同轴度。输出轴采用带键槽的圆柱轴结构，轴伸长度匹配常规的联轴器安装尺寸，轴肩位置做了退刀槽设计，方便联轴器或者同步带轮的轴向定位，避免传动件在运转过程中出现轴向窜动。电机尾部的编码器安装位做了独立的密封端盖结构，端盖上预留了编码器线缆的航空插头安装位，两个不同规格的航空接头分别对应动力线与编码器信号线，接头的位置做了下沉式设计，避免设备布线时线缆弯折半径过小导致的线芯断裂，同时接头的固定法兰与壳体一体成型，能提升接线部位的防护等级，避免车间内的切削液、粉尘进入电机内部。

　　做设备布局设计时，这款模型的外形尺寸边界能直接作为安装空间的校核依据，电机本体的方形壳体边长、轴伸端到尾部编码器端盖的总长度、安装法兰的止口直径与螺栓孔分布圆直径，都完全对应实体产品的安装尺寸，不需要再额外核对二维样本的尺寸参数，能直接在装配环境里预留安装空间，检查电机与周边走线槽、防护板、相邻传动部件的间隙，避免实际装配时出现干涉。从设计思路的还原度来看，模型拆分了定子壳体、前端盖、后端盖、输出轴、转子组件、编码器安装座、接线端子座这些独立的装配层级，每个部件的配合公差带都能通过装配约束体现出来，比如前端盖与壳体的止口配合、输出轴与前端盖轴承位的配合关系，都和实际产品的装配逻辑一致，做有限元分析或者运动仿真时，可以直接给不同部件赋予对应的材料属性，模拟电机运转时的受力变形情况。

　　在实际选型过程中，很多工程师容易忽略电机尾部接头的布线空间，这款模型完整还原了航空插头的突出高度与接线方向，在做设备布线设计时，可以直接在模型里模拟线缆的弯折路径，预留足够的走线空间，避免后期装配时线缆与电机尾部的结构件产生摩擦。另外电机壳体上的安装吊环孔也做了还原，对于这个功率等级的电机，单人搬运安装难度较大，吊环孔的位置能方便安装时使用吊具起吊，在做重型设备的电机安装位设计时，也可以根据吊环孔的位置预留起吊操作空间，避免安装时吊具与周边部件产生干涉。电机的动力线接头位置做了防松卡扣的结构还原，实际使用时卡扣能避免设备运行过程中的振动导致接头松脱，保证动力传输的稳定性，编码器接头的屏蔽层接触结构也在模型里有所体现，能帮助工程师理解伺服电机的抗干扰设计逻辑，在布线时做好对应的屏蔽接地处理。

　　不同于简化的电机外形块模型，这个结构模型把电机表面的所有安装特征、细节结构都做了还原，包括壳体上的接地螺栓位、铭牌安装的凹槽、端盖上的密封槽结构，在做设备的细节设计时，这些特征都能作为设计参考，比如接地螺栓的位置可以直接对应设备地线的布线路径，密封槽的尺寸可以作为选配密封圈的参考，保证电机安装后的防护性能满足车间使用要求。对于做伺服电机国产化替代设计的工程师来说，这个模型的内部结构布局也有参考价值，比如定子绕组的排布空间、转子磁钢的安装位置、编码器与转子轴的连接方式，都能作为结构设计的参考基准，缩短逆向设计的周期。
