三菱HG-KR43J_A交流伺服电机结构设计

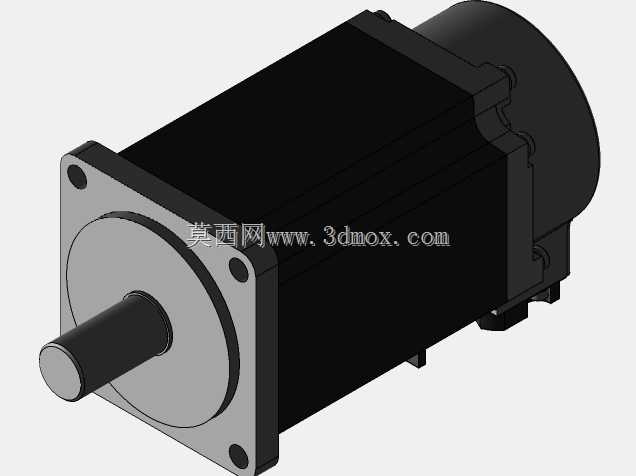

　　在自动化产线的点位定位、数控机床的进给轴驱动、包装设备的牵引辊控制、电子制造设备的精密位移平台这类对转速、转矩、位置控制精度有严苛要求的场景里，交流伺服电机是核心执行单元，这款HG-KR43J_A型号的伺服电机，属于小功率段高响应型驱动部件，适配400W级别的负载驱动需求，在3C装配、半导体分选、小型机械手关节这类安装空间紧凑、动态响应要求高的工位上应用十分广泛。从结构设计来看，这款电机采用方形法兰安装结构，法兰端面上的四个安装沉孔呈对称分布，适配标准的伺服电机安装支座，输出轴为圆柱光轴带键槽结构，可通过键连接传递转矩，也可适配抱紧式联轴器实现无间隙传动，避免传动回程误差影响控制精度。电机本体采用方形截面的机壳设计，相比圆形机壳，

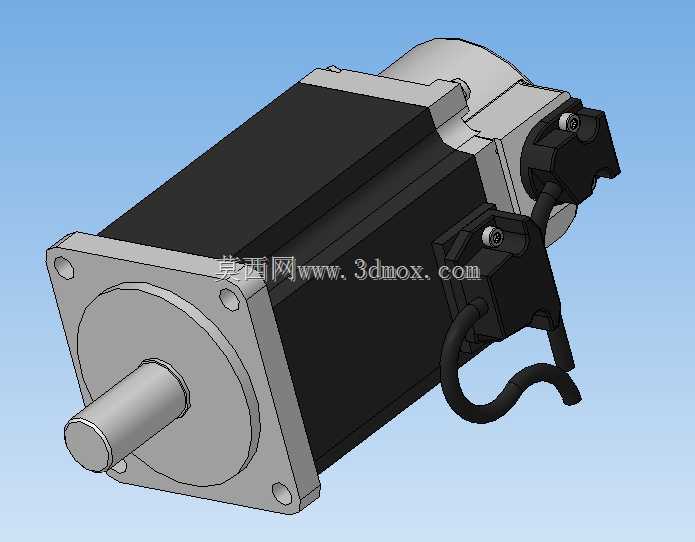

　　方形结构在安装时的防转定位更便捷，机壳表面做了散热筋的一体化设计？不对，这款小功率电机的机壳是光滑金属外壳，依靠自身金属壳体的热传导实现自然散热，因为400W功率段的额定运行发热量不大，不需要额外的强制风冷结构，能缩小整体径向尺寸，适配狭小安装空间。电机尾部集成了两个连接器接口，分别是动力电源接口与编码器信号接口，接口采用侧出式布局，线缆引出方向与电机轴线垂直，相比后出式的接口，侧出结构能缩短电机轴向的总安装长度，在轴向空间受限的设备里更易布置，接口处做了密封防护结构，能阻挡车间环境里的粉尘、切削液溅入，适配工业现场的复杂使用环境。从安装边界来看，这款电机的法兰安装尺寸符合400W级伺服电机的通用安装规范，输出轴的轴径、

　　伸出长度都和同功率段的主流伺服产品保持一致，设备设计时如果做通用化安装接口，可直接替换同规格的其他品牌伺服，不需要重新修改安装板的开孔尺寸、联轴器的适配规格，能降低设备的备件管理成本。在功能特性上，这款电机配套高分辨率的编码器，能实现极低转速下的平稳运转，转矩波动小，在低速进给的工位不会出现爬行现象，动态响应速度快，能在极短时间内完成转速、转矩的调整，适配高速点位运动的工况，比如贴装头的驱动、分拣摆杆的快速启停，都能依靠它的高响应特性缩短动作周期，提升设备运行效率。设计这款电机的三维模型时，重点还原了安装配合面的尺寸精度，比如法兰端面的平面度、安装孔的位置度、输出轴的同轴度，这些尺寸是设备装配时的关键配合尺寸，

　　如果模型里这些尺寸出现偏差，后续做装配干涉检查时就会出现错误，导致实际生产时零件无法装配。建模过程中对电机的外部细节做了完整还原，包括连接器的外形、固定螺丝的位置、机壳的倒角细节，这些细节在做设备整体布线、外观干涉检查时能提供准确的参考，避免后续设计时出现线缆和周边结构件干涉的问题。另外，电机的重心位置也按照实际产品的重量分布做了对应设置，在做设备整体的动力学仿真时，能更准确地计算电机安装支座的受力情况，校核支座的结构强度，避免运行过程中因为电机振动导致支座变形，影响设备的运行精度。在实际选型应用中，这款电机适合搭配额定电压220V的伺服驱动器使用，可工作在位置控制、速度控制、转矩控制三种模式下，位置控制模式下可接收脉冲指令实现精准定位，速度模式下可通过模拟量指令调整运行转速，转矩模式下可恒定输出设定转矩，适配卷绕、压合这类需要恒定张力控制的工位。需要注意的是，这款电机的输出轴径向负载、轴向负载都有明确的额定值，选型时要核算传动结构施加在轴端的负载大小，避免超出负载范围导致轴承过早磨损，缩短电机使用寿命。安装时要保证电机轴和被驱动轴的同轴度误差在允许范围内，同轴度偏差过大不仅会产生运行噪音，还会额外增加轴和轴承的负载，长期运行会导致输出轴变形、轴承损坏。
