双行程交叉滚轮式线性导轨结构

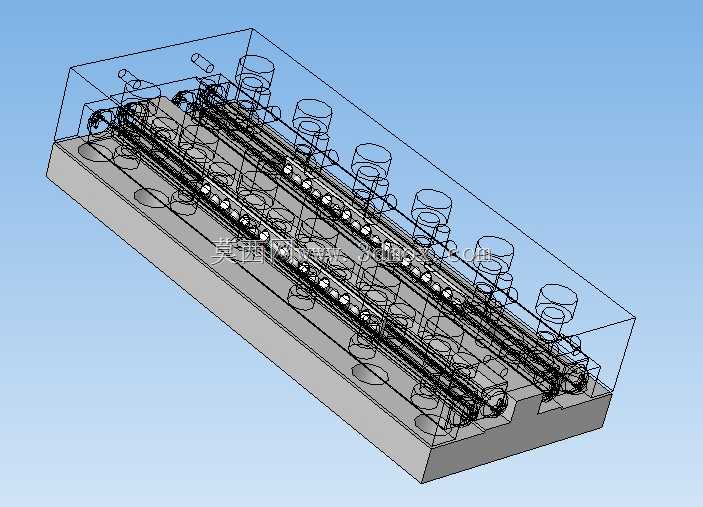

　　在精密滑台、小型检测工位、半导体取放模组这类对安装空间有严格限制的直线运动场景里，常规滚珠直线导轨的预压调整结构、保持架占位往往会压缩有效行程占比，而交叉滚轮结构的线性导向件，恰恰能在窄小安装边界下实现更高的行程利用率。这款导向组件采用双排交叉排布的圆柱滚轮作为滚动体，相邻滚轮轴线呈90度交错布置，可同时承受垂直方向载荷、水平侧向载荷以及倾覆力矩，相比同规格滚珠导轨，滚动体与滚道的接触形式从点接触变为线接触，刚性表现提升明显，在频繁启停、短距往复的运动工况下，能有效降低滚道压溃、爬行抖动的出现概率。从结构设计逻辑来看，导轨基体采用一体化磨削成型的V型滚道，省去了分体式滚道压块的装配调整环节，滚轮组件预装在滑块内部，

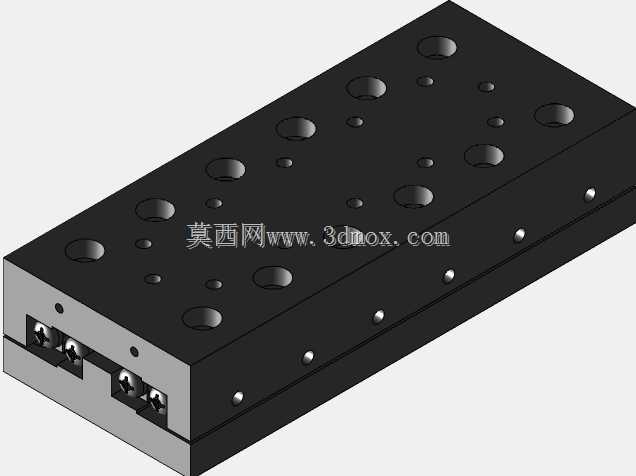

　　两端设置有端面密封挡片，可阻挡加工过程中产生的金属切屑、切削液雾进入滚道啮合区域，适配车间常规机加工环境的使用需求，无需额外加装复杂的防护罩结构就能满足基础防护要求。安装边界上，导轨底面为全平面定位基准，两侧设置有标准沉头安装孔位，可直接通过内六角螺钉锁紧在设备安装基面，无需额外加工定位销孔就能满足常规精度场景的安装要求；滑块顶面预留有对应规格的螺纹安装孔，可直接连接负载滑台、夹具安装板等执行部件，安装孔位的跨距设计参考了通用线性导轨的安装尺寸规范，可在部分改造场景中实现同规格产品的互换，减少设备改型的设计工作量。功能特性层面，该款导轨覆盖2mm与90mm两档行程规格，短行程版本可用于精密微调工位，比如检测探头的进给调节、

　　激光打标头的焦距微调场景，这类场景行程需求短、定位精度要求高，交叉滚轮的低摩擦特性能保证微调时的进给手感顺滑，不会出现粘滞卡顿；长行程版本可用于小型物料的直线移送工位，比如电子元器件的摆盘输送、小型工装的工位切换，线接触的滚轮结构能承受偏载状态下的载荷，当负载安装重心偏离导轨中心时，依然能保持平稳的直线运动，不会出现滑块卡滞、运动阻力骤增的问题。设计过程中，滚轮的滚道轮廓做了修缘处理，避免滚轮端面与滚道边缘出现硬接触刮擦，降低长期运行后的磨损量；滚轮内部的销轴采用过盈配合压装在滑块保持架上，保证滚轮转动时无轴向窜动，同时在销轴与滚轮内孔之间预留了合理的配合间隙，既保证滚轮转动灵活，又不会因间隙过大导致运动精度损失。在实际选型应用中，

　　需要注意安装基面的平面度误差控制，虽然交叉滚轮结构对安装面的误差有一定的适配能力，但如果基面平面度超差过大，会导致滚轮与滚道的接触应力分布不均，局部载荷过大会加速滚轮磨损，缩短整体使用寿命；另外在垂直安装使用场景下，需要额外配置平衡机构抵消负载自重，避免断电状态下滑块出现自由滑移，引发设备碰撞风险。不同于常规循环式滚珠导轨的滚珠回流结构，这款交叉滚轮导轨的滚动体无需做循环回流运动，没有滚珠换向带来的振动波动，在低速运动场景下的运动平稳性更优，适合对运动平顺性有要求的检测、成像类工位使用。
