带被动平台的双轨齿形带直线传动模组

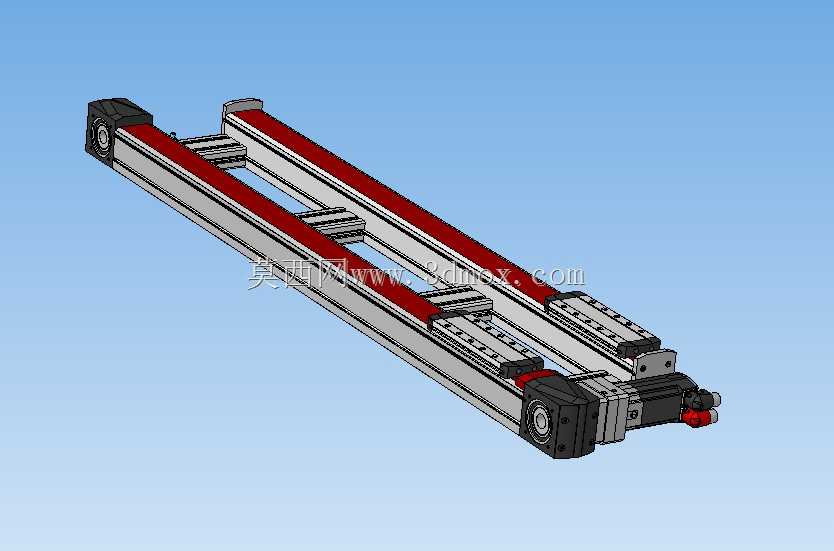

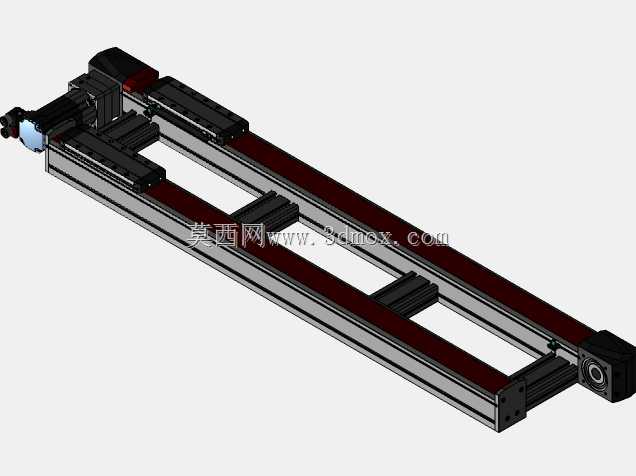

　　在3C电子装配、光伏组件搬运、包装线物料移送这类需要长行程高速往复动作的工位上，齿轮齿条传动存在回程间隙大、润滑维护频繁的问题，丝杆传动在行程超过1米后转速受限、惯量匹配难度陡增，而这款带被动平台的齿形带直线运动装置，恰好填补了中长行程中高速直线传动的选型空白。整套模组以80x80mm规格的工业铝型材作为主体承载基座，铝型材本身自带的T型安装槽可以直接从侧面穿入T型螺栓完成整根模组的机架固定，不需要额外加工安装底板，能大幅缩短现场装配的配做周期，基座的截面尺寸经过校核，在1米有效行程下的静态挠度可以控制在0.2mm以内，满足多数轻载搬运场景的刚性要求。主动端集成了伺服电机安装位，通过同步带轮将电机的旋转运动转化为滑台的直线运动，

　　齿形带采用钢丝芯聚氨酯材质，传动过程中无滑差、重复定位精度可以控制在±0.1mm区间，相比平带传动的打滑问题、链条传动的多边形效应，齿形带的传动平稳性更适合搭载视觉检测、点胶阀这类对振动敏感的执行末端。区别于常规单滑台的带传动模组，这套结构额外配置了第二个被动滑动平台，两个平台既可以通过连接件锁固成一个大跨度的安装面，用来搭载长尺寸的工件或者多组并排执行头，也可以分别独立设置限位块，实现两个工位的同步或者差速动作，比如在分拣工位上可以同时完成取料和放料的并行动作，压缩单工位的动作节拍。滑台部分采用内嵌式双导轨四滑块的支撑结构，导轨直接嵌装在铝型材基座的加工基准面上，不需要额外的转接板，既压缩了模组的整体截面高度，

　　也能保证滑台在承受偏载力矩时的运行稳定性，哪怕在滑台边缘挂载5kg以内的负载，也不会出现卡滞或者爬行的现象。设计时在主动端和从动端都预留了带轮张紧调节结构，不需要拆解模组的外防护，只需要拧动端部的张紧螺栓就能调整齿形带的预紧力，避免长期运行后皮带松弛导致的精度下降，从动端的带轮采用双轴承支撑结构，能承受高速运行时的皮带跳动，减少端部的振动传导。模组的两端都配置了橡胶缓冲块和机械硬限位，配合槽型光电开关的安装位，可以直接外接传感器实现原点复位、软硬限位的安全防护，不需要用户额外设计限位安装支架。外防护采用和铝型材槽口匹配的防尘钢带，可以阻挡车间内的灰尘、切削碎屑进入导轨和皮带传动区域，适配多尘的生产车间环境，减少日常维护的清洁频次。

　　在安装边界上，整根模组的端部电机安装位可以根据现场布局选择左侧或者右侧出线，电机既可以直连安装，也可以通过选配的同步带减速组件侧装，进一步压缩模组的轴向安装尺寸，适配设备内部空间局促的布局场景；滑台台面的安装孔采用标准孔距设计，和市面常见的气动夹爪、旋转气缸、视觉相机支架的安装尺寸直接兼容，不需要额外做转接板配做。这类带传动直线模组的运行线速度最高可以达到2m/s，加速度最高可以做到1g，相比丝杆传动的长行程转速限制，在光伏板移送、快递包裹分拣、液晶屏搬运这类需要快速往复的长行程场景下，传动效率更高、运行噪音更低，而且齿形带本身不需要定期加注润滑脂，维护成本远低于丝杆和齿轮齿条结构。在做结构选型时，需要注意根据实际负载的偏载力矩调整两个滑台之间的间距，如果搭载的负载重心偏离滑台中心较远，可以适当拉大两个平台的连接跨度，提升整体的抗倾覆能力；皮带张紧力调整时不要过度张紧，否则会加剧带轮轴承的磨损，缩短轴承的使用寿命，一般以皮带反向按压挠度为皮带宽度的1/20左右为宜。
