HK-RT503W直流伺服电机结构设计

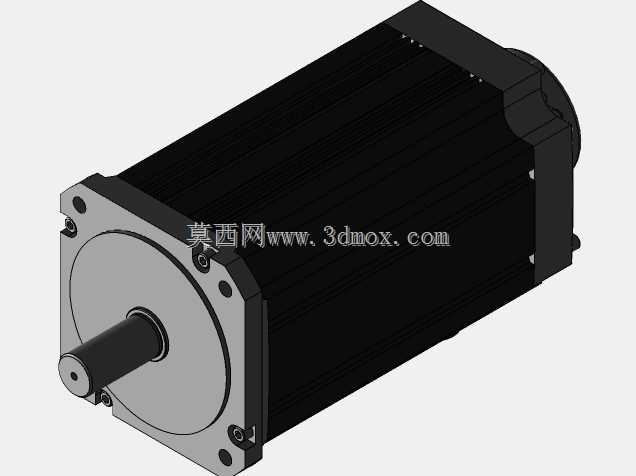

　　定子绕组产生的热量能通过机壳筋条快速和周边空气完成热交换，不用额外加装外置散热风扇就能满足大部分工况的温升要求，也避免了风扇运行带来的粉尘吸入、噪音额外增加的问题，适合用在洁净车间、低噪音要求的装配工位这类场景。电机尾部的编码器安装腔做了独立密封结构，端盖和本体之间预留了密封槽位，装配时压入O型圈就能达到IP65左右的防护等级，能阻挡车间里的切削液飞溅、金属粉尘进入编码器腔，避免码盘污损导致的定位精度丢失问题，这点在数控车床、磨床这类有切削液喷淋的加工设备上尤其重要，很多普通伺服因为编码器腔密封不足，用个一两年就会出现零点漂移、定位不准的故障，这个结构设计刚好规避了这类常见问题。侧面的动力与编码器连接器采用侧出式航空插头设计，这款直流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，没有做多余的外观美化，所有结构特征都对应实体产品的功能逻辑。先从安装边界说起，电机本体采用方形安装法兰设计，法兰端面上的定位止口、安装孔位完全匹配通用伺服安装尺寸规范，输出轴端的轴径、键槽尺寸、轴伸长度严格对应同功率段伺服的配套标准，不管是替换现有产线上的同规格电机，还是给新设备做选型配套，都不用额外调整安装支架、联轴器的适配尺寸，能直接对接同步带轮、行星减速机、滚珠丝杠等常见传动负载。机壳部分采用轴向散热筋结构，不是为了造型做的装饰特征，筋条的高度、间距、排布方向都经过散热效率校核，直流伺服在持续额定扭矩输出时，

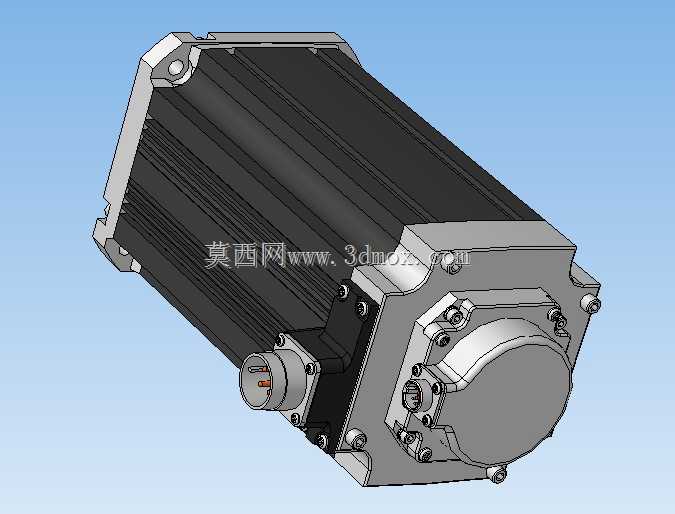

　　插头的安装座和机壳做了一体化定位凸台，不用额外做支架固定，接线时插头对准卡槽拧紧锁扣就能完成连接，不会因为设备运行时的振动导致插头松脱，同时侧出的走线方向也能节省轴向安装空间，在一些安装空间局促的设备内部，比如多轴机械手的关节处、自动化转盘的驱动位，不用预留尾部走线的弯折空间，能有效压缩设备整体体积。从功能特性上看，这款直流伺服的转子部分做了惯量匹配优化，转子铁芯的长度、直径比例经过调校，既满足中低速段大扭矩输出的特性，又不会因为转子惯量过大导致响应速度变慢，能适配点位定位、连续轨迹运动两类常见工况——用在自动化点胶机、贴片机这类需要频繁启停、快速换向的设备上，不会出现过冲、定位滞后的问题；用在传送带、

　　卷绕机构这类需要持续稳速运行的设备上，扭矩输出波动控制在极低范围，不会出现转速忽快忽慢导致的产品良率下降问题。设计过程中还特意还原了电机内部的轴承位结构，前后端盖的轴承安装孔做了同轴度公差标注的对应结构，轴承选用深沟球轴承搭配接触式密封圈，既能承受径向负载，也能承受一定的轴向负载，在直连丝杠做垂直传动的场景下，不用额外加装抱闸之外的轴向承载结构，就能承受滑台、夹具的轴向重量，避免轴承过早磨损导致的轴窜动问题。另外机壳上的接地端子、铭牌安装位、吊环安装孔这些细节结构也都完整还原，在做设备整体布线、铭牌信息核对、重型电机吊装装配时，这些细节结构能直接给装配人员提供准确的参考，不用再反复核对实体样本的尺寸。在实际应用场景里，

　　这类直流伺服电机覆盖的范围非常广，从3C电子制造行业的小型自动化装配设备，到木工机械、包装机械的中负载驱动轴，再到数控设备的进给轴驱动，都能看到同结构产品的应用，这个三维模型把所有和安装、适配、维护相关的结构都做了1:1还原，结构工程师在做设备整体布局时，可以直接把模型导入装配环境，做干涉检查、安装空间校核、走线路径规划，不用再自己从零开始建模，能大幅缩短前期设计的周期，也能避免因为建模尺寸误差导致的后续装配干涉问题。比如在做六轴机械手的关节设计时，直接调用这个模型就能核对电机和关节外壳、谐波减速机的配合尺寸，提前算出连接法兰的厚度、走线的弯折半径，不用等实物电机买回来才发现尺寸不匹配导致的设计返工；在做生产线改造替换旧电机时，也能直接把模型导入现有设备的装配体，核对安装孔位、轴伸尺寸是否匹配，不用到现场反复测量尺寸，提升改造项目的推进效率。
