集成制动功能的三菱HF-JP103B交流伺服电机

　　这款带制动器的交流伺服电机，在自动化产线、数控加工设备、精密传动工位里的应用占比一直不低，尤其是垂直轴、倾斜轴这类断电后需要防止负载下坠、滑移的场景，常规不带制动的伺服电机根本满足不了安全要求，毕竟一旦设备断电或者驱动使能断开，没有制动锁止的话，垂直安装的滑台、机械手末端负载会因为自重滑落，轻则撞坏工装夹具、加工工件，重则造成设备损毁甚至人员安全事故，这也是带制动款伺服在这类工况里成为标配的核心原因。

　　从实际功能来看，这款电机集成的失电制动器属于常闭式结构，也就是制动器供电回路断开的时候，内部的摩擦副会通过弹簧压力牢牢锁死电机输出轴，只有当制动器和电机驱动同时上电的时候，制动摩擦副才会脱开，电机可以正常运转，这种设计的安全冗余度很高，哪怕设备出现意外断电、线路松脱的故障，制动都会自动触发，完全不需要额外的控制逻辑做安全兜底。和外接独立制动器的方案比，集成式的设计不需要额外做制动部件的安装同轴度校准，也不用额外预留制动器的安装空间，整套传动单元的轴向尺寸更紧凑，对于安装空间局促的精密设备来说，这点优势非常明显。

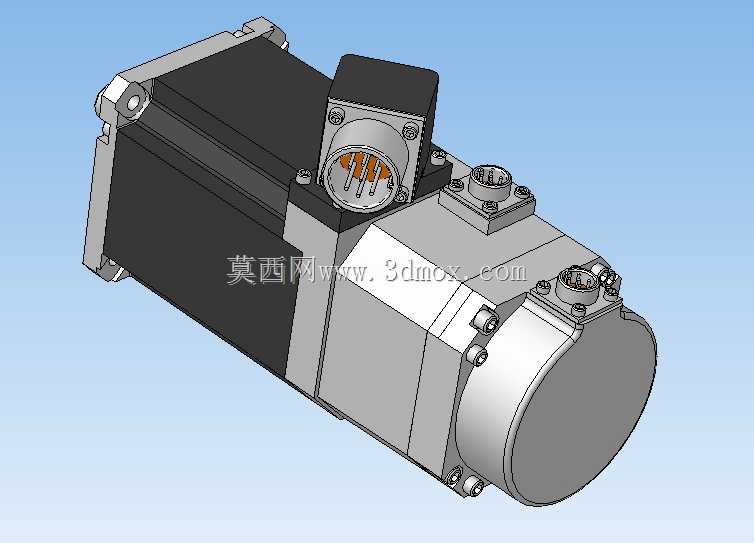

　　做结构设计选型的时候，首先要关注的就是安装边界尺寸，这款电机的安装法兰是标准的方形法兰结构，止口尺寸、安装孔位的孔距都对应同功率段伺服的通用安装规格，替换同规格不带制动的电机时，不需要修改设备上的电机安装板开孔、止口配合尺寸，只需要注意轴向长度比同功率无制动款长出了制动器模块的对应长度，设计的时候要预留出轴向的安装空间，避免和周边的传动部件、设备护板产生干涉。电机侧面的两个连接器分别是动力电源接口和编码器反馈接口，接口的朝向是固定侧出，做布线设计的时候要预留足够的线缆弯曲半径，避免线缆弯折角度过大导致内部芯线断裂，同时要注意接口和周边结构件的间隙，防止设备运行震动的时候接口和周边部件剐蹭磨损。

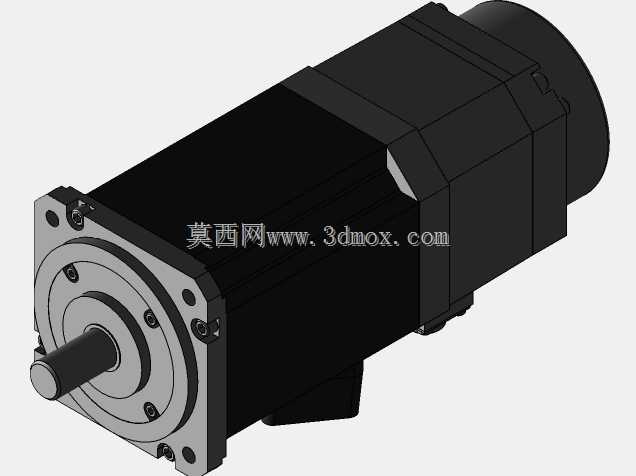

　　从设计思路上来说，这款电机把制动模块集成在电机后端盖和编码器模块之间，并没有额外增加电机的径向尺寸，整体的截面轮廓和普通无制动伺服完全一致，安装的时候径向方向不需要额外预留避让空间，这点对于紧凑型设备的布局设计非常友好。电机输出轴的轴径、键槽尺寸都符合对应功率段的通用标准，不管是直接连联轴器带滚珠丝杠，还是通过同步轮做减速传动，都可以直接选用标准的传动连接件，不需要额外定制轴套、转接法兰，能减少很多非标设计的工作量。

　　实际使用的时候，要注意制动器的供电是独立回路，不要和电机动力回路共用供电线路，要单独配置制动电源的控制回路，确保电机驱动使能之前先给制动器上电松闸，电机停止运转、驱动断使能之后再断开制动电源锁轴，避免出现电机还在输出扭矩的时候制动器已经抱闸，摩擦副长时间滑磨导致制动片磨损过快、制动力矩衰减的问题。另外因为集成了制动模块，电机的整体转动惯量和同功率无制动款相比略有增加，做伺服参数整定的时候，要适当调整刚性参数、增益参数，匹配带制动后的转子惯量，避免出现运行抖动、定位过冲的问题。

　　在三维建模的时候，这款模型把电机外壳的散热筋结构、安装法兰的倒角、连接器的插针细节、固定螺栓的位置都做了还原，导入设备装配体里做干涉检查的时候，可以完全模拟真实的安装状态，不用再额外简化模型或者补充结构细节，能直接用来做整机的布局校验、安装空间校核，也可以用来做设备的运动仿真，验证电机运行的时候和周边拖链、护罩、传动部件的动态间隙，避免实际加工装配的时候才发现空间干涉，减少返工改图的工作量。
