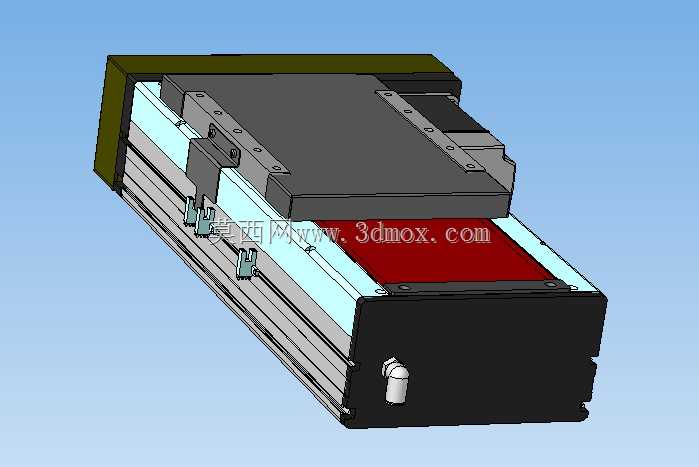

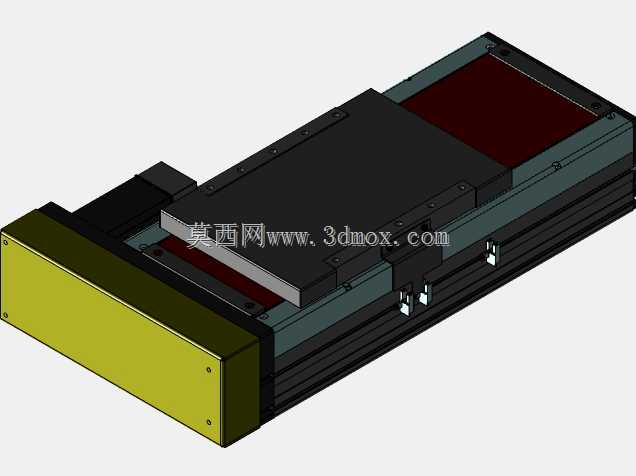

右侧驱动100mm行程直线运动滑台模组

　　在3C电子小件分拣、实验室微量取样平台、小型工装点位进给这类对安装空间有严格限制的自动化场景里，短行程直线运动单元的选型往往需要兼顾驱动布局合理性、结构刚性与安装边界的适配性，这款100mm行程的右侧电机驱动直线运动模组，正是针对这类紧凑安装场景做的结构优化设计。从实际应用角度看，这类短行程线性单元常被集成在桌面型自动化设备的进给工位，比如小型点胶设备的Z轴升降、视觉检测设备的镜头微调工位、半导体封装设备的芯片短距移送工位，这类场景不需要长行程的重载输送能力，但对运动的平顺性、安装空间的利用率有较高要求，将驱动电机布置在滑台右侧的结构，能够有效压缩模组轴向的安装长度，避免电机在滑台行程末端额外占用设备内部的纵向空间，对于内部布局紧凑的桌面级设备而言，这种布局能够给周边的气动管路、传感器走线留出更多排布空间。

　　从结构设计思路来看，这款模组采用了集成式的基座设计，主体承载基座为挤压成型的铝合金型材，型材内部集成了直线导轨的安装基准面，不需要额外拼接导轨安装座，从根源上减少了装配环节的累积误差，同时型材的腔体结构可以作为运动部件的防护腔体，避免加工过程中的切屑、车间环境内的粉尘直接进入导轨配合面，延长日常维护的周期。滑台的运动承载板采用钢板铣削加工而成，台面上预留了成排的螺纹安装孔，能够直接适配不同规格的工装夹具、执行元件的安装需求，不需要额外加装过渡连接板，进一步降低集成时的整体高度。驱动侧采用右侧直连的布局，电机输出轴通过联轴器直接与传动组件连接，省去了同步带传动的张紧结构，既减少了传动环节的背隙，也避免了长期使用后同步带磨损松弛带来的精度衰减问题，对于100mm这类短行程应用来说，直连驱动的响应速度更快，在频繁启停的点位运动工况下，能够更快达到设定的运动速度，缩短工位的动作节拍。

　　在安装边界方面，这款模组的整体外形为方正的块状结构，基座底部预留了贯通的安装槽，既可以从底部通过螺栓锁紧在设备安装面上，也可以从侧面通过压块进行固定，适配不同的设备安装结构。100mm的有效行程刚好覆盖多数小型工位的调整、进给距离需求，滑台的两端设置了硬限位缓冲结构，当运动部件走到行程端点时，缓冲块能够吸收运动的惯性冲击，避免硬碰撞对导轨和传动部件造成损伤，同时也防止超程带来的设备干涉问题。模组的侧面预留了传感器安装槽，可以根据实际使用需求加装原点传感器、正负限位传感器，不需要在设备主体上额外加工传感器安装位，降低集成设计的工作量。从实际使用的功能特性来看，这款模组的运动部件与基座之间采用了密封钢带进行防护，运动过程中钢带随滑台同步移动，将内部的传动、导向部件完全封闭在型材腔体内部，即使在有少量切削液、粉尘的加工环境中使用，也能有效阻挡杂质进入运动配合面，相比开式的直线滑台，防护性能更优，日常使用只需要定期在注油嘴处补充润滑脂即可，维护操作十分简便。右侧的电机安装位采用标准的止口定位设计，能够适配不同规格的伺服电机、步进电机的安装，用户可以根据自身的负载、速度需求选配对应的动力部件，不需要对电机安装法兰做二次加工，通用性较强。在结构刚性方面，滑台的承载板与导轨滑块之间采用了多点锁紧的连接方式，能够承受一定的偏载力矩，在单侧搭载执行元件的工况下，也能保证运动的平稳性，不会出现卡顿、爬行的问题，适合搭载小型点胶阀、检测探头、气动抓手这类轻量化执行元件完成短距的直线往复动作。
