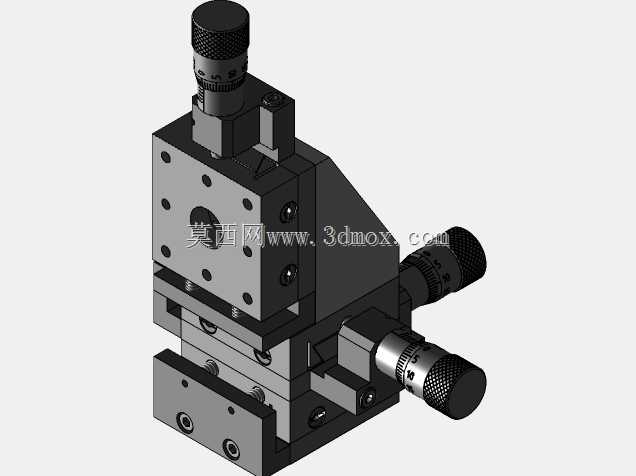

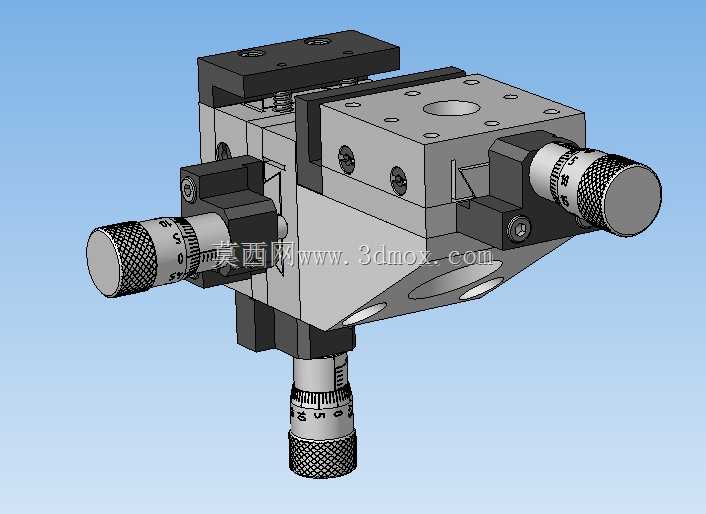

带微型螺丝的XYZ调节显微镜载物台

　　这款手动XYZ三轴调节载物台，是光学显微观测、精密微操作场景下的核心位移承载部件，常配套在正置金相显微镜、体视显微镜、工业视觉检测工位上，用来承载待观测的晶圆切片、微小精密零件、生物载玻片等被测对象，解决观测过程中微米级位置对准、视场切换、焦平面匹配的实际需求。

　　从结构设计逻辑来看，三个轴向的调节均采用微分头驱动配合线性导轨导向的方案，每个微分头带标准刻度环，单圈进给量对应固定位移行程，配合刻度线可实现微米级的读数精度，满足显微观测下的微调需求。三个轴的锁紧结构采用微型螺丝顶紧的方式，当调节到目标位置后，拧紧对应轴的锁紧微型螺丝，即可消除导轨副间隙，固定载台位置，避免观测过程中出现载台漂移、位置偏移的问题，这种锁紧方式结构简单可靠，不会占用过多安装空间，适配紧凑的显微设备安装空间。

　　载物台的上安装面预留了标准的螺纹孔阵列，可直接配套通用的试样夹、玻片夹、晶圆吸附盘等载具，不需要额外加工转接板，降低配套使用的改造成本。三个轴向的行程设计匹配常规显微观测的视场范围，X、Y轴负责水平面内的前后左右位置移动，覆盖常规物镜的全视场范围，Z轴负责垂直方向的升降调节，用来匹配不同厚度试样的焦平面调整，也可配合高倍物镜的小景深特性做精细对焦。

　　安装边界方面，载台底部预留了与显微镜支架连接的标准安装接口，整体外形紧凑，三个微分头的伸出位置做了避让设计，不会在调节过程中与显微镜的物镜转盘、光源模块产生干涉。导轨副采用交叉滚柱导轨结构，相比普通滑动导轨，其空回更小、移动顺滑度更高，长期使用的磨损量更低，能长期保持调节精度，适合实验室、工业检测工位这类频繁调节的使用场景。

　　在实际使用场景中，这类载物台除了常规的材料金相观测、零件尺寸检测外，也可配套在微装配工位上，作为微操作的承载平台，配合显微视觉系统完成微型零件的对位、压接、点胶等操作，三轴独立调节的结构可以让操作人员快速调整工件位置，锁紧结构可以保证操作过程中工件位置稳定，不会因为操作外力产生位移。设计过程中对每个调节轴的限位做了内置处理，调节到行程两端时会自动限位，不会出现微分头脱出、导轨滑块脱落的问题，降低日常使用的维护成本。载台的主体结构采用高强度铝合金加工，表面做阳极氧化处理，重量轻且刚性足够，不会因为长期承重产生形变，同时金属表面的哑光处理可以避免显微照明时产生反光干扰，影响观测成像效果。
