带制动功能的斜齿轮减速三菱电机结构

　　在各类需要精准启停、负载保持的工业传动场景中，带制动器的斜齿轮电机一直是产线改造、设备升级时的核心选型部件，这款0.4kW功率段、减速比270的GM-D系列斜齿轮制动电机，就覆盖了中小负载输送、轻工包装、自动化辅机驱动这类常见工况的使用需求。从实际落地的场景来看，这类集成制动功能的减速电机，常被用在倾斜输送线的驱动端、需要快速停机的定位工装、断电后必须保持负载位置的举升辅件上，普通不带制动的减速电机在停机后会因为负载惯性出现溜车、滑移问题，而集成的制动器可以在断电瞬间完成抱闸动作，直接锁止输出轴，避免工位偏移、物料滑落这类生产隐患。

　　从功能特性上拆解，这款电机采用斜齿轮传动结构，相比直齿轮减速结构，斜齿轮的啮合重合度更高，传动过程中齿面受力更均匀，运行时的噪音、振动都会明显降低，同时承载能力也更强，适合长时间连续运行的工况。集成的制动器属于断电制动型，也就是电机通电时制动器自动脱开，不影响正常传动，电机断电时弹簧推动摩擦片完成锁止，不需要额外的控制逻辑就能实现安全制动，非常适合安全等级要求较高的设备场景。输出端采用实心轴结构，配套标准的安装底座，不管是直接通过联轴器连接负载轴，还是配套链轮、同步轮做传动，都能快速适配。

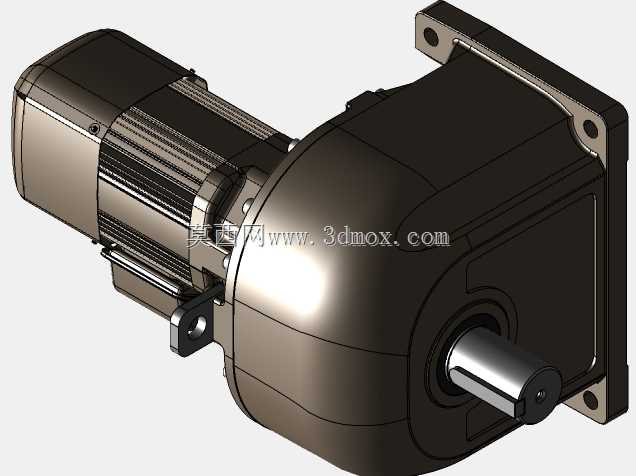

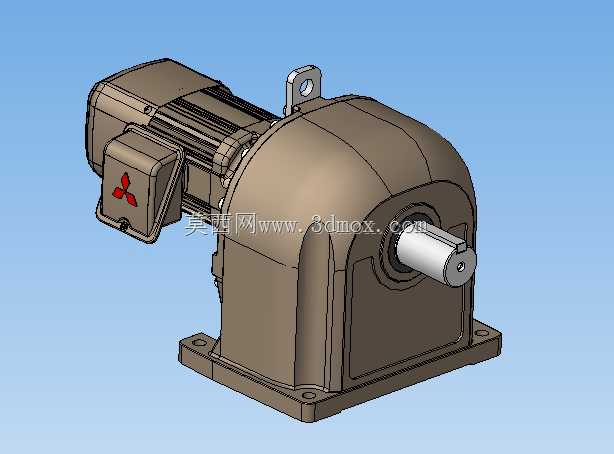

　　从设计思路来看，这款电机采用一体化集成结构，将电机本体、减速齿轮箱、制动器三个模块整合在同一个壳体单元内，不需要用户单独采购电机、制动器、减速箱再做拼接装配，省去了对接同轴度校准、安装支架定制的工作量，出厂时已经完成了齿轮间隙调整、制动力矩匹配，用户拿到现场只需要完成固定接线就能投入使用。壳体采用铸铁材质，兼顾了结构刚性和散热能力，齿轮箱部分的加强筋设计既可以提升壳体抗变形能力，也能增加散热面积，长时间满负载运行时能把齿轮啮合、电机运行产生的热量快速散出，避免温升过高影响绝缘寿命和制动摩擦片的性能。顶部的吊环结构是针对整机重量设计的，安装时可以直接通过吊环起吊，不需要额外捆绑壳体，避免吊装过程中磕碰接线盒或者输出轴。接线盒采用侧置式设计，不管是电机水平安装还是垂直安装，都能方便线缆接入，同时接线盒的密封结构可以阻挡车间内的粉尘、切削液溅入，满足一般工业环境的防护要求。

　　从安装边界和尺寸适配角度来说，这款减速电机的底座采用标准的四点安装结构，安装孔的孔距、输出轴的轴径、键槽尺寸都匹配同功率段的通用安装标准，用户如果是替换旧设备上的同规格电机，不需要重新加工设备上的安装板，直接对位固定即可。输出轴的中心高、轴伸长度都做了标准化设计，配套的联轴器、传动轮不需要重新做轴孔加工。需要注意的是，选型安装时要预留足够的接线空间和散热空间，不要把电机紧贴在设备的钣金壁面上，避免影响散热；制动器的间隙在出厂时已经调整到标准范围，长期使用后如果出现制动滑移的情况，可以通过后端的调整螺母微调摩擦片间隙，不需要拆解整个齿轮箱。另外斜齿轮传动的减速电机在安装时要注意注油孔的位置，保证齿轮箱内的润滑油油位在标准刻度线位置，避免齿轮干磨导致齿面过早磨损。

　　在实际选型匹配时，这款0.4kW小功率段的制动减速电机，适合输出扭矩在450N·m级别的负载工况，因为减速比达到270，输出转速较低，运行时的输出扭矩足够驱动中小型的滚筒输送线、小型物料提升机构、包装设备的进给机构，不需要额外增加减速环节。制动器的制动力矩匹配了电机的最大输出扭矩，即使在满负载运行时突然断电，也能稳稳锁止输出轴，不会出现负载倒转的情况。相比分体式的传动组合，一体化的结构占用的安装空间更小，轴向尺寸更短，对于安装空间局促的紧凑型设备来说，这种集成结构的优势非常明显，不需要预留多个部件的安装位置，也不需要考虑不同部件之间的连接同轴度，能大幅缩短设备的设计和装配周期。
