集成电动制动功能的直流伺服电机结构

项目分类:电动机 发布时间:2023-07-08 ID:696340
  • 集成电动制动功能的直流伺服电机结构
  • 集成电动制动功能的直流伺服电机结构

  在自动化产线的垂直轴传动、精密机床的进给轴驱动、需要快速停机定位的工装夹具变位机构场景里,普通伺服电机断电后会因为负载惯性出现滑移,无法满足位置保持、紧急制动的安全要求,这款集成电动制动器的直流伺服电机,就是针对这类工况做的一体化结构设计。从实际应用角度看,这类带制动的伺服电机常被用在数控雕铣机的Z轴驱动、自动化仓储堆垛机的升降轴、协作机器人的关节驱动单元,还有印刷设备的张力控制辊组驱动上,这些场景要么需要断电后保持负载位置不坠落,要么需要在急停触发时快速锁止输出轴,避免设备碰撞或者工件报废。

  从功能特性上看,这款电机把制动单元集成在电机后端盖内部,没有额外外凸的制动模块安装座,相比传统外接制动器的伺服方案,整体轴向尺寸缩短了近15%,能适配安装空间局促的紧凑型设备布局。制动器采用失电制动结构,也就是电机正常通电运行时,制动器内部的电磁线圈得电吸合摩擦片,解除对输出轴的锁止;一旦设备断电或者触发急停信号,线圈失电,弹簧机构会立刻推动摩擦片压紧制动盘,靠摩擦力锁止电机转子,响应时间可以控制在几十毫秒级别,完全能满足工业设备的安全制动要求。电机本体的散热结构采用轴向分布的散热筋,从前端法兰一直延伸到后端制动舱位置,外壳采用拉伸铝型材工艺,既保证了结构强度,又能在电机持续额定扭矩输出时,把绕组产生的热量快速传导到外壳散出,避免长时间运行出现过热退磁的问题。

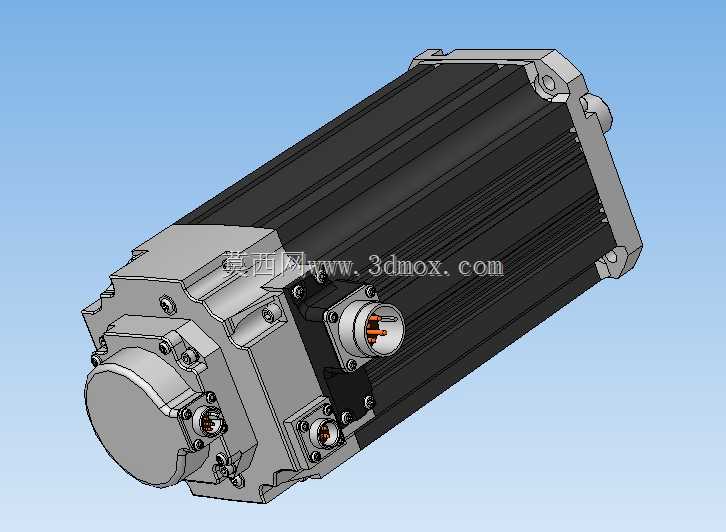

  设计思路上,这款电机没有采用制动器与电机分体拼接的常规方案,而是把制动腔和电机后端轴承室做了一体化的腔体设计,减少了一道拼接密封面,既提升了整体防护等级,又避免了分体安装带来的同轴度误差——要知道外接制动器如果安装时和电机轴不同心,运行时会产生额外的径向负载,很容易导致后端轴承过早磨损,甚至出现制动摩擦片偏磨、制动力矩不足的问题。输出端的安装法兰采用标准的方形伺服电机安装尺寸,止口直径、安装孔位间距、轴伸直径和键槽尺寸都和同功率段常规无制动伺服电机完全兼容,设备做选型替换时不需要修改安装板的加工尺寸,也不需要重新调整联轴器的对中参数,能直接替换原有普通伺服电机,降低设备改型的设计成本。电机侧面的两个连接器分别是动力电源接口和编码器反馈接口,接口采用侧出式布局,相比后出式接口,能减少电机轴向的安装预留空间,接线时线缆可以顺着电机侧面走线,不会和后端的设备结构产生干涉。

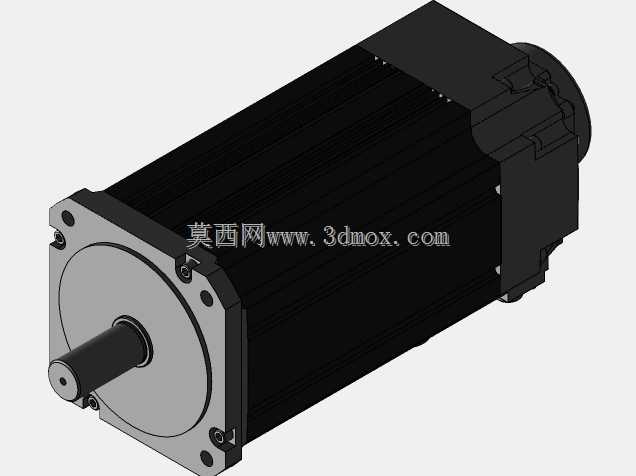

  从安装边界来看,这款电机的输出轴轴伸长度控制在标准范围内,搭配常用的梅花联轴器或者膜片联轴器时,不需要额外调整轴的插入深度,法兰端面到轴伸端面的尺寸公差控制在±0.1mm以内,能保证联轴器的安装位置处于最佳补偿区间。电机底部没有额外的凸起结构,安装时贴紧设备安装板后,整个电机外壳和安装板之间不会出现间隙,固定螺栓从安装板侧穿入电机法兰的螺纹孔,锁紧后能保证电机和安装面的贴合刚度,避免高速运行时出现共振。制动器的供电线路和电机动力线路做了内部集成,外部只需要一个额外的制动电源接线引脚,不需要单独给制动器布设独立的穿线护套,简化了设备的布线工作量。另外,电机后端的制动舱预留了手动释放螺钉的安装位,在设备调试或者断电检修时,可以用内六角扳手拧动释放螺钉,手动解除制动,方便工作人员手动调整负载位置,不需要额外给制动器单独供电就能盘动电机轴,这点在设备故障排查时非常实用。

  实际选型时需要注意,这类集成制动器的伺服电机,其持续输出扭矩和同规格无制动电机保持一致,不会因为集成了制动单元就降低额定输出能力,制动器的静制动力矩通常是电机额定扭矩的1.2倍以上,足够克服垂直轴类负载的重力矩,不会出现断电后负载下滑的问题。电机的编码器采用后置式安装,和制动单元做了物理隔离,制动时产生的摩擦粉尘不会进入编码器舱,避免了粉尘污染码盘导致的反馈信号异常,提升了长期运行的可靠性。
